Instrucciones de Instalación
CÓMO INSTALAR EL REFRIGERADOR (cont.)
0.600”
.
.
Consulte 239D4144P001 Pub Nº 31-45474-2

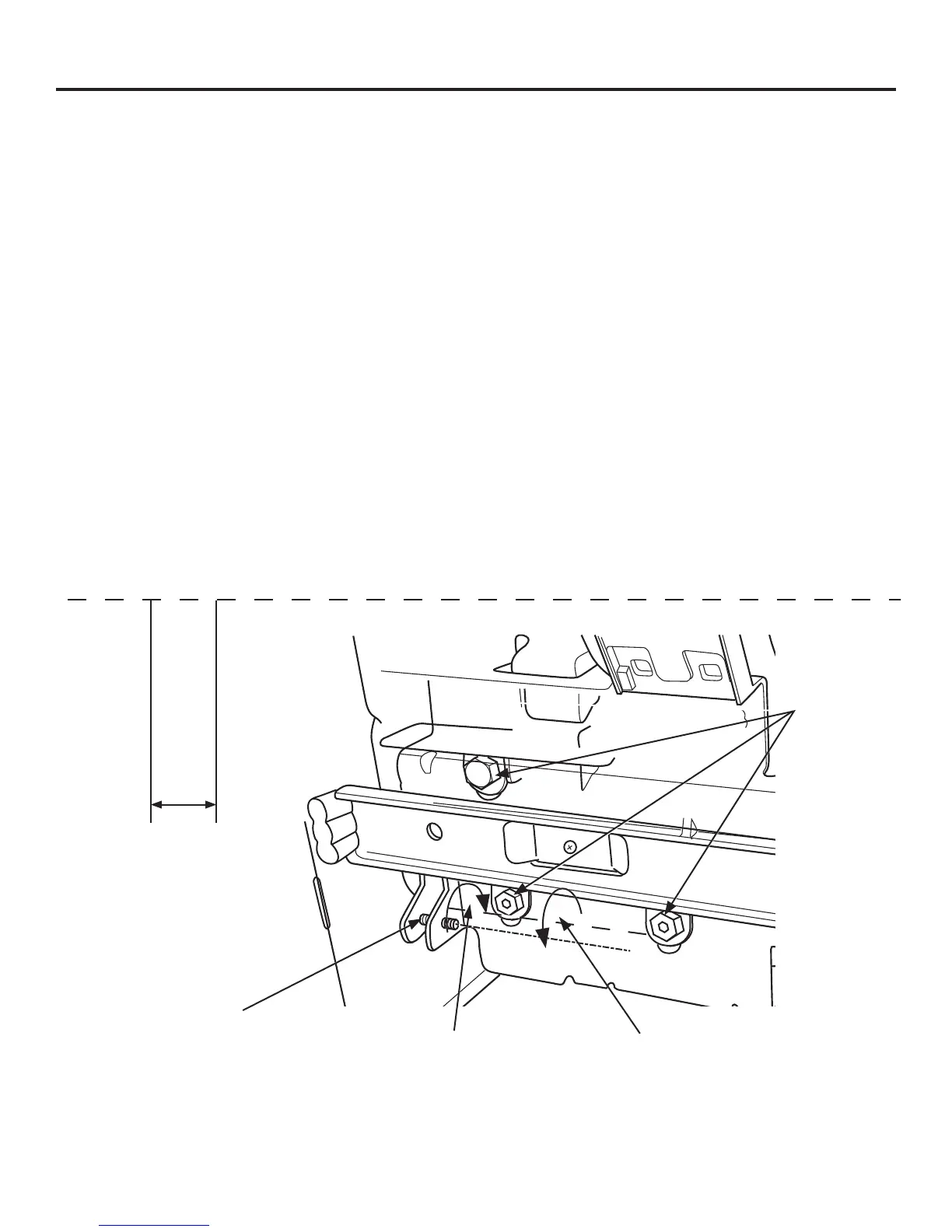

Instrucciones para ajustar los espacios de la puerta del freezer:
¡IMPORTANTE!
Los 6 tornillos de montaje (3 en cada lado) NO son intercambiables con los tornillos de la bisagra
central o superior.
Luego de la instalación de la puerta del freezer, controle que los espacios sean uniformes (la parte superior e
inferior del lado derecho e izquierdo) con la plantilla provista.
En caso de espacios excesivos siga los siguientes pasos para ajustar la puerta del freezer.
Paso 1 – Afloje los 3 tornillos a cada lado (derecha e izquierda) de la puerta del freezer.
Paso 2 – Ajuste el tornillo del set en dirección de las agujas del reloj si el espacio en la parte superior es demasiado
grande (vea la plantilla). Gire el tornillo del set usando una llave hexagonal de 3/32” en dirección de las agujas del
reloj con una rotación de un cuarto hasta la mitad.
Paso 3 – Ajuste el tornillo del set en dirección contraria a las agujas del reloj si el espacio en la parte inferior
es demasiado grande (vea la plantilla). Gire el tornillo del set usando una llave hexagonal de 3/32” en dirección
contraria a las agujas del reloj con una rotación de un cuarto hasta la mitad.
Paso 4 – Ajuste los 3 tornillos a cada lado (derecha e izquierda).
Paso 5 – Vuelva a controlar los espacios usando la plantilla y repita los pasos 1 a 4 si se requiere y complete con el
paso 5.
Dóblelo aquí para usar la plantilla
Plantilla para el control de
espacios. El espacio debería
ser de 0.6” o inferior.
Tornillo del Set
Paso 2
Paso 3
Paso 1
Paso 4
