CÓMO CONECTAR EL REFRIGERADOR
AL SUMINISTRO DE AGUA DEL HOGAR
Se requiere un suministro de agua fría para el
funcionamiento de la máquina de hielo automática. Si
no se cuenta con un suministro de agua fría, deberá
proveer uno. Consulte la sección sobre Cómo Instalar el
Suministro de Agua.
NOTAS:
• Antes de realizar la conexión al refrigerador, asegúrese
de que el cable de corriente del mismo no se encuentre
enchufado al tomacorriente.
• Si su refrigerador no cuenta con un filtro de agua, le
recomendamos que instale uno si el suministro de agua
posee arena o partículas que podrían atascar la rejilla
de la válvula de agua del refrigerador. Instale el mismo
en la tubería de agua más cercana al refrigerador.
Si usará el Kit de Tuberías para Refrigeradores de GE
SmartConnectTM, necesitará una tubería adicional
(WX08X10002) para realizar la conexión al filtro. No
corte la tubería de plástico para instalar el filtro.
• Antes de conectar la tubería de agua al hogar, purgue
la cañería del hogar durante por lo menos 2 minutos.
Si usará una tubería de cobre, coloque una tuerca de
compresión y una abrazadera de refuerzo (mango) en el
extremo de la tubería proveniente del suministro de agua
fría del hogar.
121
Instrucciones de Instalación
11
A
B
C
Tuerca de
Compresión de ¼”
Abrazadera
de refuerzo
(manga)
Tubería de
SmartConnect
TM
Conexión del
Refrigerador

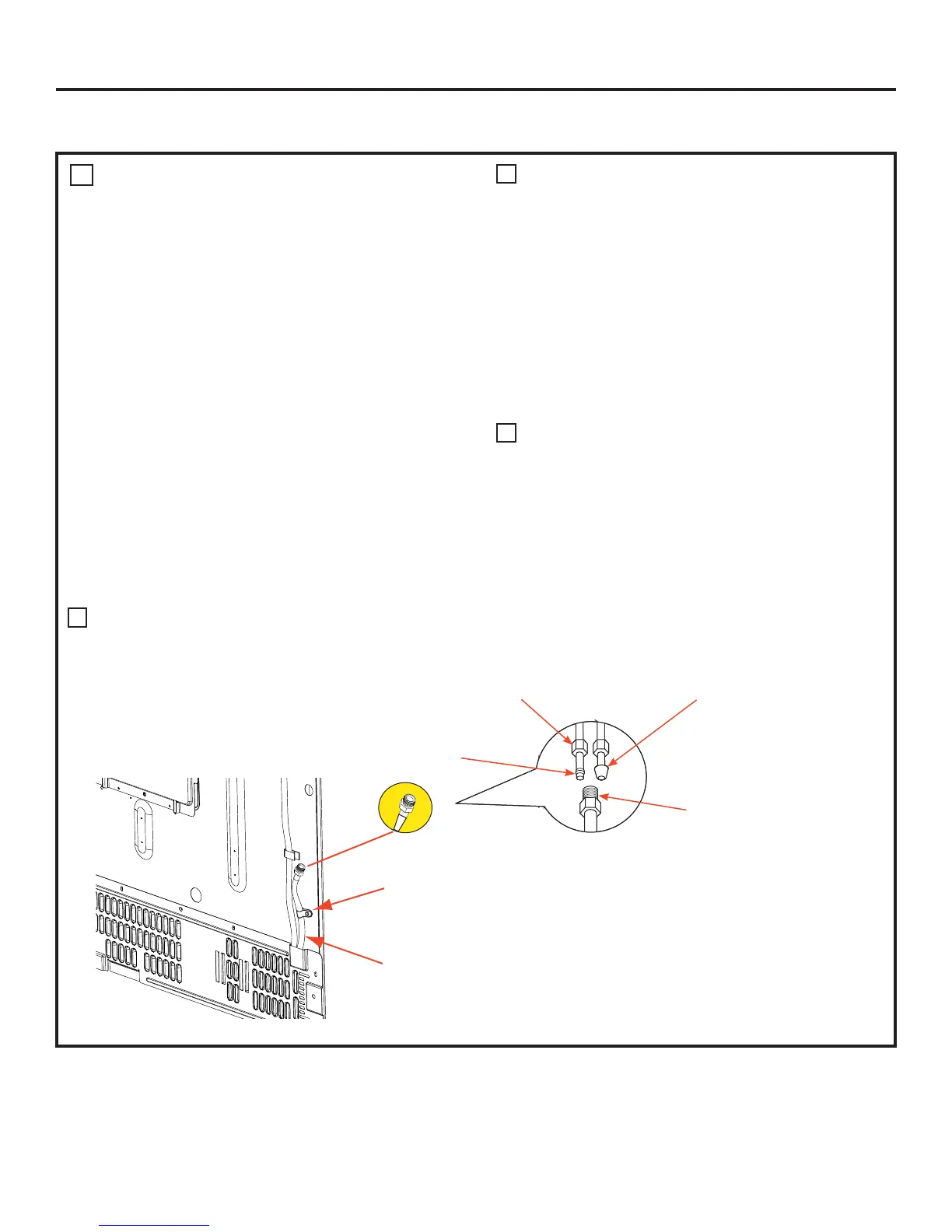

CÓMO INSTALAR EL REFRIGERADOR (cont.)
1/4“ Tubing
Tuyau de 1/4 po
Tubería de 1/4“
Tubing Clamp
Bride
Abrazadera del tubo
Si usará tuberías de GE SmartConnectTM, las tuercas ya
están ensambladas en la tubería.
Si usará tuberías de cobre, inserte el extremo de la
tubería en la conexión del refrigerador, en la parte trasera
del refrigerador, lo más lejos posible. Al sostener la
tubería, ajuste la unión.
Si usará tuberías de GE SmartConnectTM , inserte el
extremo moldeado de la tubería en la conexión del
refrigerador, en la parte trasera del refrigerador, y ajuste
la tuerca de compresión hasta que quede ajustada
manualmente. Luego realice un ajuste adicional con
un giro de llave. Un ajuste excesivo podrá ocasionar
pérdidas.
Ajuste la tubería en la abrazadera provista para sostener
la misma en la posición correcta. Será necesario que
abra la abrazadera haciendo palanca.
Abrazadera
del Tubo
Tubería de ¼”
