Instructions d’installation

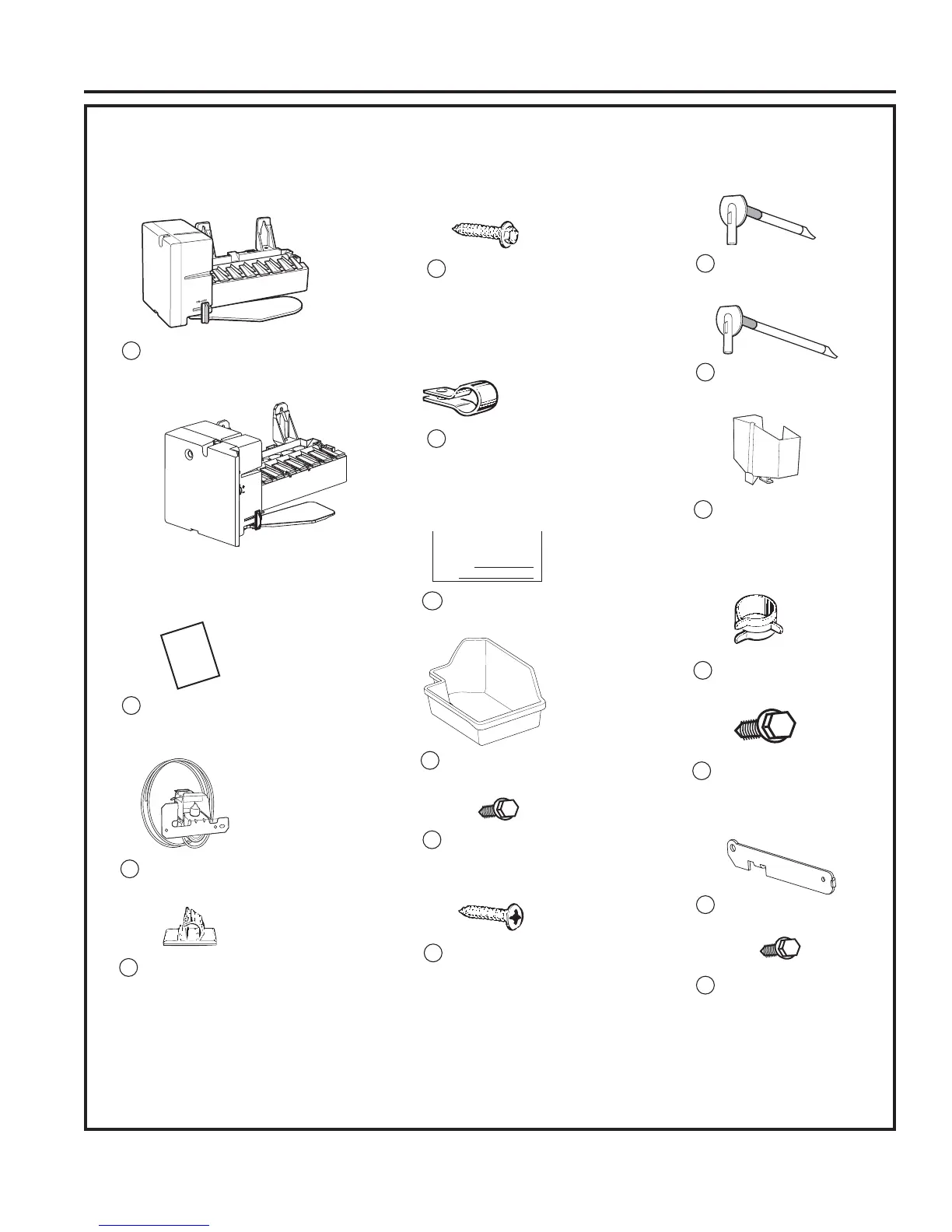

Contenu de la trousse im-4D et IM4LED
Vis à tête hexagonale,
pour attacher le robinet
d’eau (1/2 po)*
9
Bac de glaçons
8
6
10
Vis à tête
Phillips, pour monter
la machine à glaçons (2)
(7/8 po)*
Étiquette de garantie
7
ICEMAKER
WARRANTY VERIFICATION
Date Installed
Dealer
13
14
15
5pFLSLHQWGH
remplissage
de la machine à
glaçons (montage
de côté)
Collier de serrage
Vis à tête hexagonale
(2) pour le couvercle
d’entrée de conduite
d’eau (5/8 po)*
Manuel du propriétaire et
instructions d’installation
2
Vis à tête hexagonale pour
collier de serrage de conduite
d’eau (3/4 po)*
5
Ensemble de robinet
et de conduite d’eau
3
'LVSRVLWLIVGHIL[DWLRQGH
conduite d’eau avec envers
adhésif, pour attacher
la conduite d’eau en matière
plastique (4)
4
0DFKLQHjJODoRQV/¶DVSHFWSHXW
varier) ou
1
Installation
Instructions
Collier de serrage
de conduite d’eau (collier
de serrage), pour
la conduite d’alimentation
d’eau de la maison
11
12
Tube de remplissage
court (~8 po)
Tube de remplissage long
(~9 po)
*NOTE :/DORQJXHXUGHYLVHVWFHOOHGHVDSDUWLHILOHWpHVDQVLQFOXUHODWrWH
17
16
Vis à tête hexagonale,
pour rallonge de
support (1) (1/4 po)*
5DOORQJHGHVXSSRUW
INSTRUCTIONS D’INSTALLATION
0DFKLQHjJODoRQV,0/('
