TUBERÍA PLÁSTICA DE AGUA
Ɣ5HWLUHODWXEHUtDGHDJXDGHOHQVDPEOHGHODYiOYXOD
(3) en este kit, retirando el tubo del sujetador y
empujando la parte inferior del acople rápido de la
válvula, desenganchando el tubo y empujando el
mismo para retirarlo de la válvula.
Ɣ8VHODWXEHUtDGHDJXDGHOHQVDPEOHGHOWXERGH
OOHQDGRLQFOXLGRFRQHOUHIULJHUDGRU/DWXEHUtDGH
agua está adherida al ensamble del tubo de llenado
que ya se encuentra instalado en el refrigerador.
5HWLUHHOHQFKXIHGHOH[WUHPRGHODWXEHUtDGHDJXD
'LULMDODWXEHUtDGHDJXDDWUDYpVGHOVXMHWDGRUGHOD
válvula, empujando la misma hacia el acople rápido
GHODYiOYXOD/DOtQHDEODQFDVHUiDSHQDVYLVLEOHVL
se adhiere de forma correcta.
1
RETIRE LA CUBIERTA
A fin de eliminar el riesgo de descarga eléctrica
o lesión durante la instalación, primero deberá
desenchufar el refrigerador antes de proceder. Si
no se siguen estas instrucciones, se podrá producir
descarga eléctrica.
Asegúrese de guardar los tornillos ya que la cubierta
de acceso se debe reinstalar más adelante para
asegurar que su refrigerador funcione correctamente.
3
ADHIERA LA EXTENSIÓN DEL
SOPORTE A LA VÁLVULA DE AGUA
Ɣ8VHXQDOODYHGHWXHUFDVGHó´SDUDDGKHULU
la extensión del
soporte (16) al
soporte de la
válvula de agua
con el tornillo


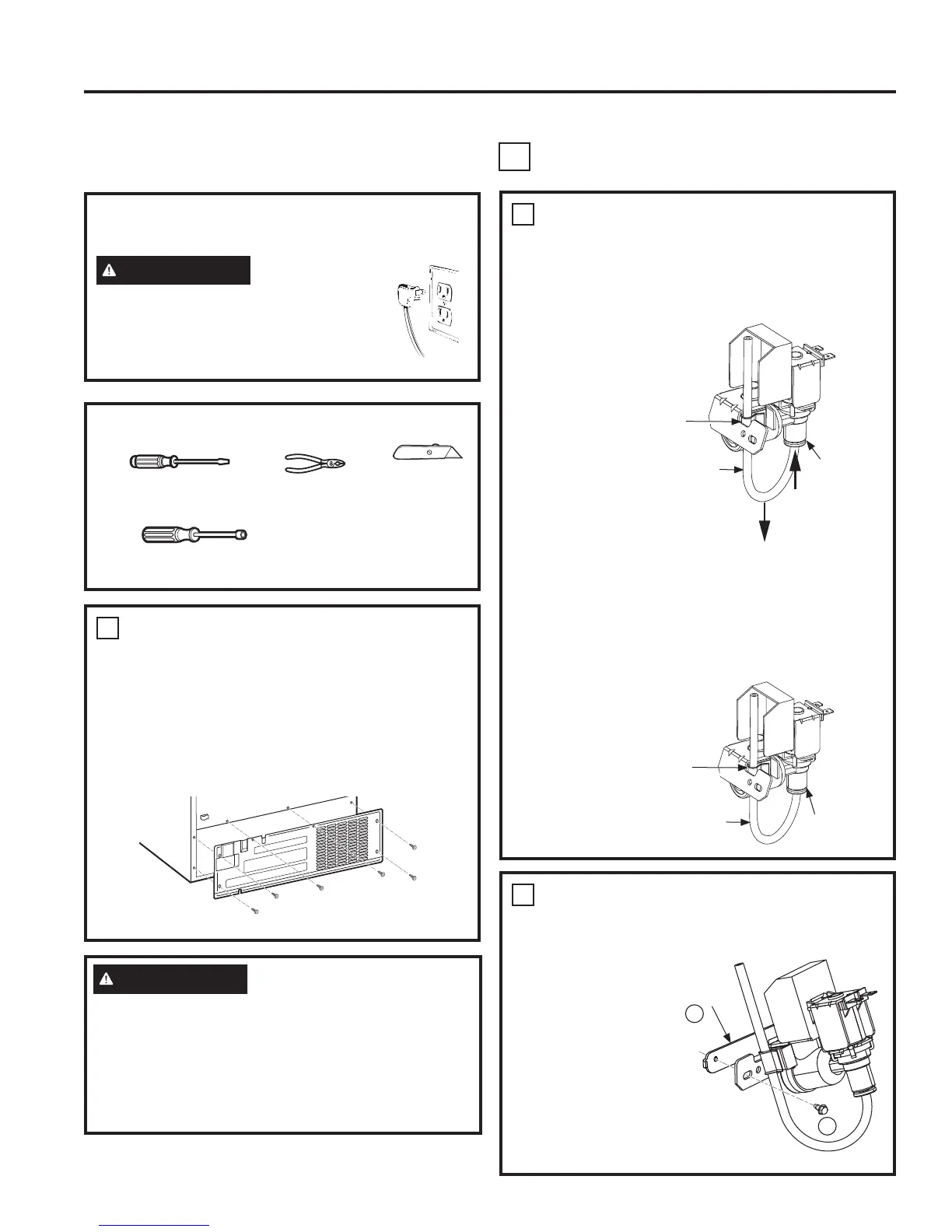

INSTRUCCIONES PARA LA INSTALACIÓN DEL ENSAMBLE DE
LA VÁLVULA DEL AGUA
T
- IM4D ÚNICAMENTE
Instrucciones para instalación
Push up
Quick-connect
Pull down
Clip
Water line
Quick-connect
Clip
Water line
Extensión
del soporte
17
16
'HVWRUQLOODGRUSODQR
y Phillips
Alicates
Cuchillo
afilado
HERRAMIENTAS NECESARIAS
'HVWRUQLOODGRUGHWXHUFDVGH
1/4" y 5/16"
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
ADVERTENCIA
A fin de reducir el
riesgo de descarga eléctrica o lesión durante
la instalación, primero deberá desenchufar el
refrigerador antes de proceder. Si no se
siguen estas instrucciones, se podrá producir
descarga eléctrica.
INSTRUCCIONES PARA INSTALACIÓN
ADVERTENCIA
A fin de reducir el riesgo de
muerte o de descargas eléctricas, se deberán seguir
estas instrucciones:
Ŷ Desenchufe el refrigerador antes de retirar cualquier
panel.
Ŷ No dañe ningún cable mientras el panel es retirado.
Ŷ Reemplace todas las piezas y paneles antes de
volver a enchufar el refrigerador.
