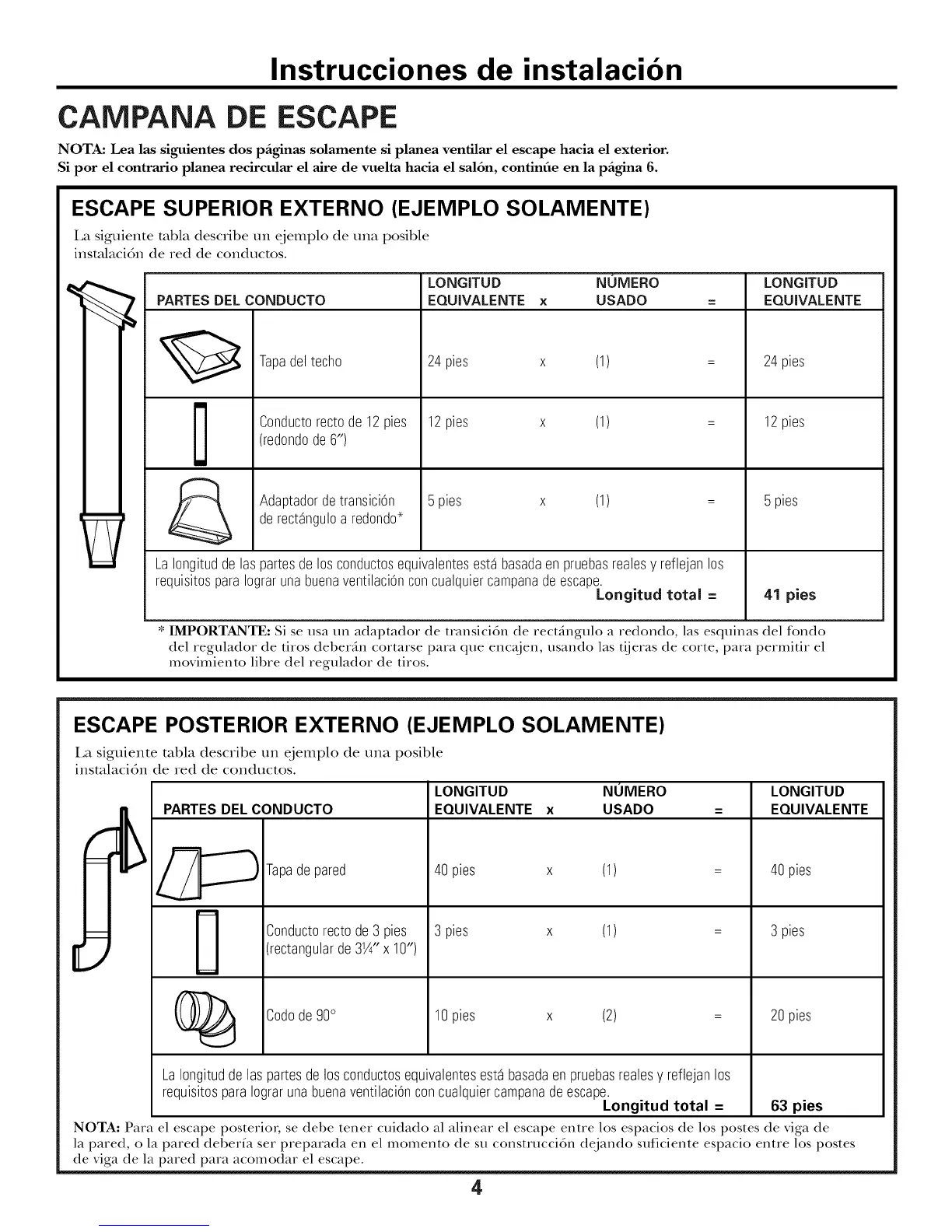

Instrucciones de instalacion
CAIVIPANA DE ESCAPE
NOTA: Lea las siguientes dos pfiginas solamente si planea ventilar el escape hacia el exterior.
Si por el contrario planea recircular el aire de vuelta hacia el sal6n, continfie en la pfigina 6.
ESCAPE SUPERIOR EXTERNO (EJEMPLO SOLAMENTE)
La siguiente mbla describe un ejemplo de una posible
instalaci6n de red de conductos.
PARTESDEL CONDUCTO
Tapadeltecho
Conductorectode 12pies
(redondode6")
Adaptadordetransici0n
derect{inguloa redondo_
LONGITUD NOMERO LONGITUD
EQUIVALENTE x USADO = EQUIVALENTE
24pies x (1)
12pies x (1)
5pies x (1)
LaIongitudde las partesde losconductosequivalentesest,1basadaen pruebasrealesy reflejan los
requisitosparaIograrunabuenaventilaci0nconcualquiercampanade escape.
Longitud total =
24pies
12pies
5 pies
41 pies
* IMPORTANTE: Si se usa un adaptador de transici6n de rectfingulo a redondo, las esquinas del rondo
del regulador de tiros deberfin cortarse para que encajen, usando las tijeras de corte, para permitir el
moximiento libre del regulador de tiros.
ESCAPE POSTERIOR EXTERNO (EJEMPLO SOLAMENTE)
I,a siguiente mbla describe un ejemplo de una posible
instalaci6n de red de conductos.
LONGITUD NUIVIERO
PARTESDELCONDUCTO EQUIVALENTE x USADO =
_ Tapade pared 40pies x (1) = 40pies
Conductorectode3 pies 3 pies x (1) = 3 pies
(rectangularde31/4"x 10")
Cododeg0° 10pies x (2) = 20pies
LaIongituddelaspartesde losconductosequivalentesest8basadaenpruebasrealesy reflejanlos
requisitosparaIograrunabuenaventilaciOnconcualquiercampanadeescape.
Longitud total = 63 pies
NOTA: Para el escape posterior, se debe tener cuidado al alinear el escape entre los espacios de los postes de riga de
la pared, o la pared deberfa ser preparada en el momento de su construcci6n dejando suficiente espacio entre los postes
de riga de la pared para acomodar el escape.
LONGITUD
EQUIVALENTE
