Instrucciones de instalacion

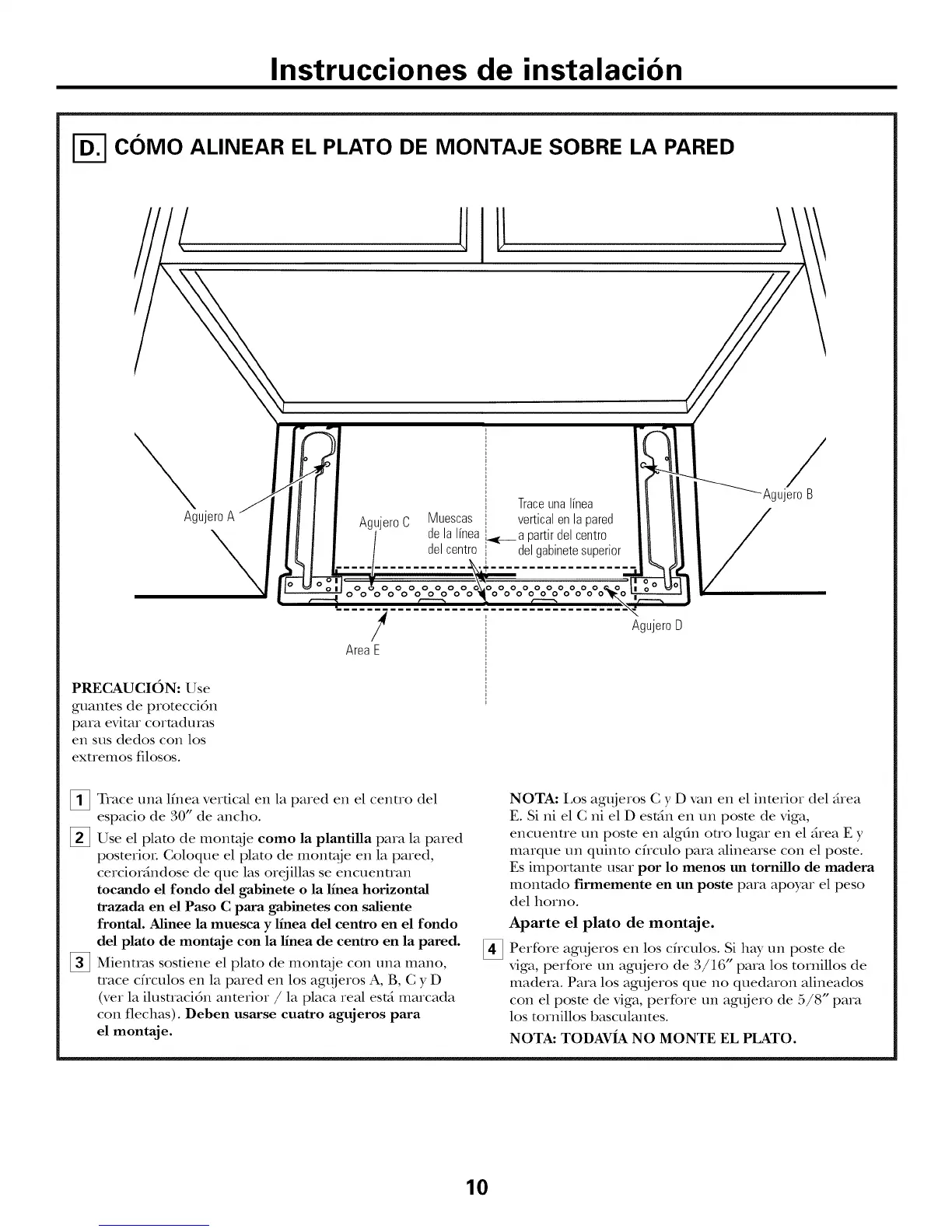

c01vio ALINEAR EL PLATO DE MONTAJE SOBRE LA PARED
AgujeroA
Agujero C
Trace una linea
Muescas vertical en la pared
de la linea _ a partir del centro
del centro del gabinete superior
/
AgujeroB
PRECAUCION: Use
guantes de protecci(m
para evitar cortaduras
en sus dedos con los
exuemos filosos.
OOOOOO
O OOOOOOO
!
AreaE
OOOOOOO
OOOOOOOO
AgujeroD
[] Trace una lfnea ver6cal en la pared en el cenuo del
espacio de 30" de ancho.
[] Use el plato de mont_je eomo la plantiUa para la pared
posterioL Goloque el plato de mont;_je en la pared,
cerciordndose de que las orejillas se encuenmm
tocando el fondo del gabinete o la linea horizontal
trazada en el Paso C para gabinetes con saliente
frontal. Alinee la muesca y linea del centro en el rondo
del plato de montaje con la linea de centro en la pared.
[] Mienuas sos6ene el plato de montaje con una mano,
uace chculos en la pared en los agt{jeros A, B, G y D
(vet la ilusuaci6n anterior / la placa real est:i marcada
con flechas). Deben usarse cuatro agujeros para
el montaje.
NOTA: I,os agt{jeros G y D van en el interior del drea
E. Si ni el G ni el D est_in en un posm de riga,
encuenue un poste en algfin ouo lugar en el _rea E y
marque un quinm chculo para alinearse con el posm.
Es impormnm usar por 1o menos un tornillo de madera
monmdo firmemente en un poste para apoyar el peso
del homo.
Aparte el plato de montaje.
Perfore agt{ieros en los chculos. Si hW un poste de
riga, perfore un agt{iero de 3/16" para los tornillos de
madera. Para los agt{ieros que no quedaron alineados
con el poste de riga, perfore un agt{jero de 5/8" para
los tornillos basculantes.
NOTA: TODAViA NO MONTE EL PLATO.
