GE PGD Series User Manual

24 49-1000713 Rev. 0
3
RETIRE LA PUERTA DEL LADO
IZQUIERDO (cont.)
NOTA: Para una instalación posterior adecuada,
siga el siguiente paso de forma cuidadosa.
Ŷ Retire la cinta manteniendo la puerta lo más derecha
posible, y luego levante la misma para retirarla.
PRECAUCIÓN
Riesgo al levantar la puerta
La puerta del freezer es pesada. Use ambas manos para
asegurar la puerta antes de levantar la misma.
4
RETIRE LA PUERTA DEL LADO
DERECHO
Ŷ5HWLUHODWDSDGHODELVDJUDGHUHFKD
Ŷ'HIRUPDVHJXUDHQFLQWHODSXHUWDFHUUDGDFRQFLQWDGH
mascarar o pídale a otra persona que sostenga la puerta.
Ŷ5HWLUHORVWRUQLOORVTXHVRVWLHQHQODELVDJUDFRQXQ
adaptador de 5/16”. Levante la bisagra del refrigerador y
de la puerta.
Para una instalación posterior adecuada, siga los
próximos pasos de forma cuidadosa:
Ŷ Retire la cinta manteniendo la puerta lo más derecha
posible, y luego levante la misma para retirarla.
PRECAUCIÓN
Riesgo al levantar la puerta
La puerta del freezer es pesada. Use ambas manos para
asegurar la puerta antes de levantar la misma.
To reassemble doors, reverse removal steps.
5
RETIRE LA BISAGRA CENTRAL
(si es necesario)
Retire los tornillos que aseguran la bisagra al gabinete. Los
tornillos interiores necesitan un adaptador de 5/16”. Para el
tornillo exterior es necesaria una llave Phillips nº2 o Llave
Torx T25.

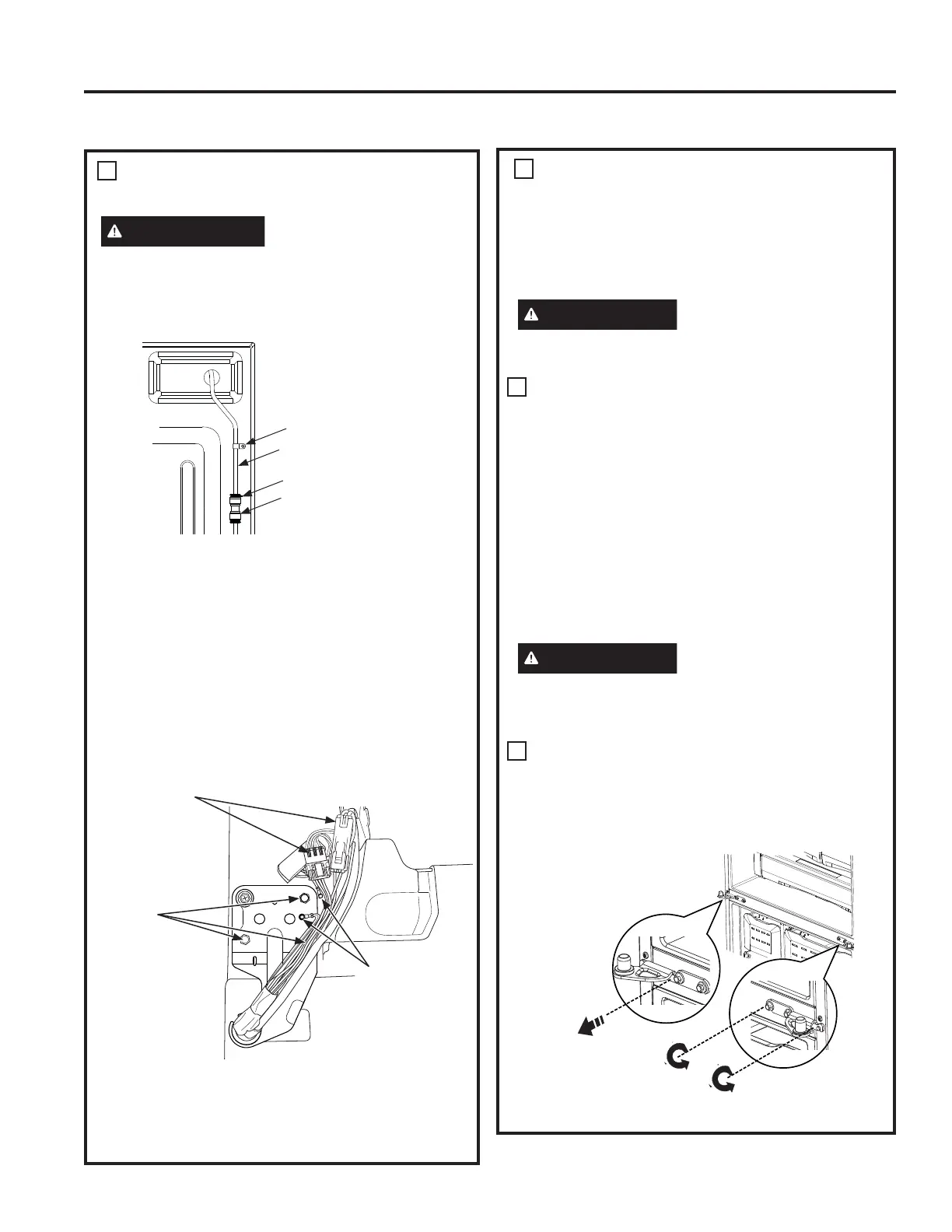

Instrucciones de Instalación
CÓMO INSTALAR EL REFRIGERADOR (Cont.)
3
RETIRE LA PUERTA DEL LADO
IZQUIERDO
ADVERTENCIA
Siga todos los pasos para
retirar y volver a instalar la puerta. Si no se siguen estas
instrucciones, dejando piezas sin uso o ajustando tornillos
en exceso, esto podrá hacer que la puerta se caiga y
producir lesiones y daños sobre la propiedad.
Ŷ
Afloje la tubería de suministro de agua de la máquina de hielo.
Ɣ$IORMH\UHWLUHODDEUD]DGHUDGHOWXERTXHVRVWLHQHOD
tubería de suministro de agua sobre la parte trasera del
refrigerador.
Ɣ5HWLUHHOFXHOORQHJURVXSHULRUGHOFRQHFWRUGHOD
tubería de suministro de agua, en la parte trasera
superior derecha del refrigerador.
Ɣ3UHVLRQHODOHQJHWDEODQFDKDFLDDEDMR\VHSDUHOD
tubería del suministro de agua del conector.
Ŷ Retire la tapa de la bisagra izquierda, retirando los 2
tornillos de la tapa de la bisagra con un destornillador
de cabeza Phillips, hexagonal de 7 mm o Llave Torx
T20 y levantando la misma desde el lado izquierdo.
'HVFRQHFWHORVFRQHFWRUHVHOpFWULFRV\HPSXMHODWXEHUtD
de suministro de agua de la máquina de hielo a través de
la carcasa.
Ŷ'HIRUPDVHJXUDHQFLQWHODSXHUWDFHUUDGDFRQFLQWDGH
mascarar o pídale a otra persona que sostenga la puerta.
ŶRetire los tornillos que sostienen la bisagra con un
adaptador de 5/16”. Levante la bisagra del refrigerador y
de la puerta.
Retire el tornillo
central
Afloje los tornillos
exteriores
Cuello
Conector
Tubería de Suministro
de Agua
Abrazadera de Tubería
Conexiones
Eléctricas
Tornillos de
Bisagra
Tornillos de
Conexión a
Tierra
INSTRUCCIONES DE INSTALACIÓN
