INSTALLATION NORMALE
Si la construction de votre armoire ne peut
fournir une surface plate de 6 mm (1/4 po) à
l’arrière de l’ouverture du comptoir, envisagez
changer le comptoir pour obtenir cette
dimension. Consultez la section d’autre
construction.
REMARQUE : Vous devez conserver un espace
libre minimum de 1-1/2 po entre l’arête arrière
de la surface de cuisson et le mur arrière
au-dessus de la surface de cuisson.
9
22
Instructions d’installation
LISTE DE VÉRIFICATION AVANT L’INSTALLATION (SUITE)

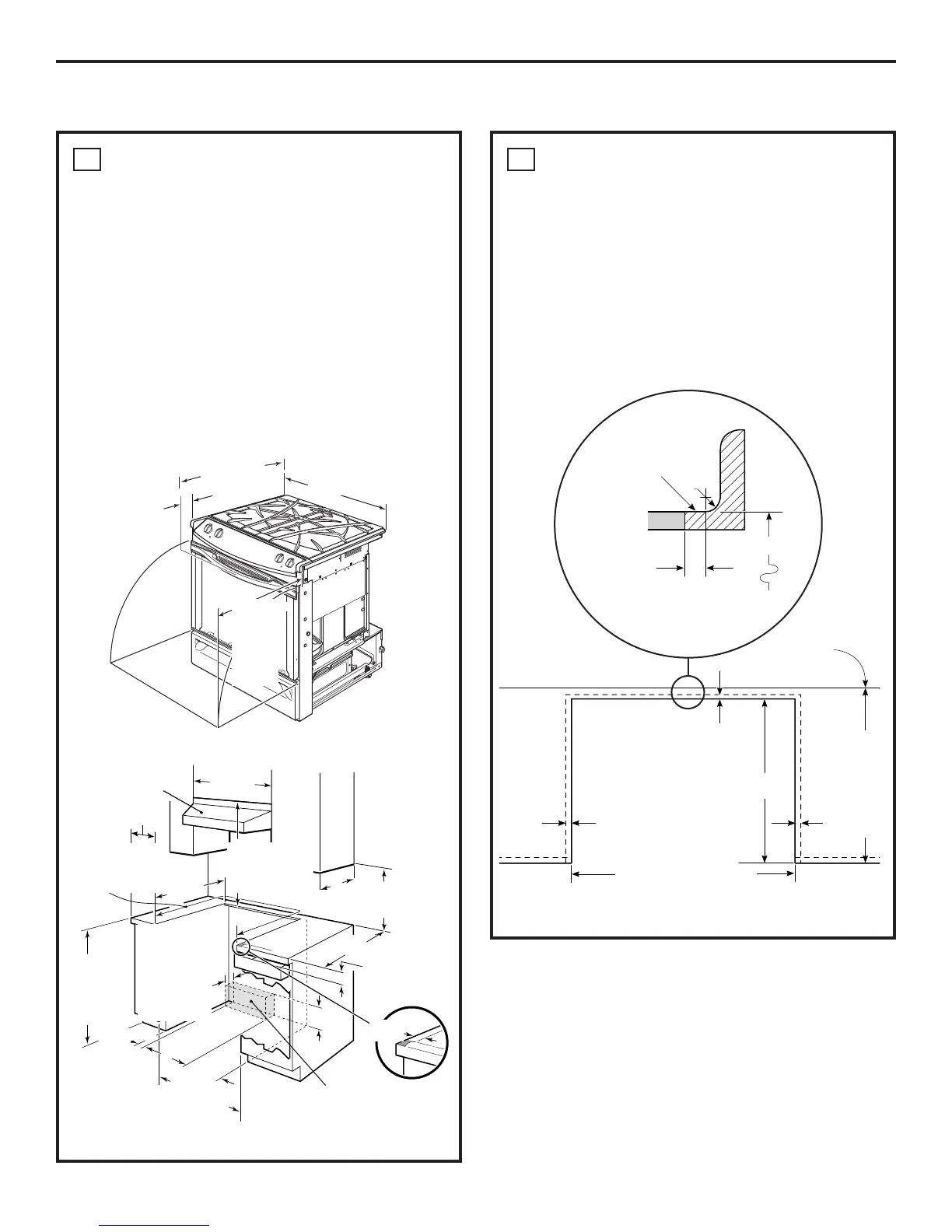

DÉCOUPE AVANT
L’INSTALLATION ET
DÉGAGEMENT REQUIS
(POUR L’USAGE D’INTÉRIEUR
SEULEMENT)
Si les armoires sont placées à moins de
76,2 cm (30 po) au-dessus de la cuisinière,
consultez la section d’autre construction,
étape 25D, à la page 33.
Les revêtements de mur, les comptoirs et
les armoires autour de la cuisinière doivent
supporter la chaleur (pouvant atteindre 194°F
[90°C]) produite par la cuisinière.
8
24,1 cm (9,5″)
min depuis
les murs
Pour une bonne
installation, ces
surfaces doivent
être plates et
horizontales
8,9 cm (3,5″)
Profondeur
max. pour le
cordon, la
prise, la prise
électrique et le
raccordement
de gaz pour
éviter de gêner
le tiroir
Tiroir
33 cm (13″)
max de
profondeur
45,7 cm (18″)
min de
distance
verticale
depuis le bas
des armoires
supérieures
adjacentes
63,5 cm (25″) Profondeur
de comptoir (normal)
76,2 cm (30″) min
depuis la table de
cuisson jusqu’au
bas de l’armoire
supérieure
3,2 cm (1-1/4″)
min depuis le
comptoir jusqu’en
haut du tiroir
76,2 cm
(30″) min
Rabotez l’arête
saillante pour libérer
79,1 cm (31-1/8″)
d’épaisseur de
panneau de contrôle
38,1 cm
(15″)
Endroit acceptable
pour la conduite de
gaz et la prise
électrique
58,9 cm
(23-3/16″)
17,8 cm
(7″)
7,6 cm (3″)
Suivez les instructions
emballées avec l’autre
appareil ménager
30,5 cm (12″)
90,8 cm
(35-3/4″) à 92,7
cm (36-1/2″)
depuis le
plancher
jusqu’au
comptoir
1,5 cm
(9/16″)
76 cm (29-15/16″) min
76,5 cm (30-1/16″) max
Profondeur totale
70 cm (27-1/2″)
7,3 cm (2-7/8″)
Depuis la surface
avant du comptoir
52,4 cm
(20-5/8″)
Espace
libre pour
la porte,
depuis la
surface
avant du
comptoir
79,4 cm (31-1/4″)
6 mm (1/4″)
Plat min.
76 cm à 76,4 cm
(29-15/16″–30-1/16″)
Coupe douce
58,9 cm (23-3/16″)
63,5 cm
(25″)
Typiquement
Mur
Surface plate
R
6 mm (1/4″)
14 mm
(9/16″)
Plat min.
91,4 cm (36″)
14 mm
(9/16″)
Plat min.
Avant
Plancher
Arrière
