25
Instructions d’installation
NOUVELLE CONSTRUCTION
ET CIRCUIT DE DÉRIVATION
À QUATRE CONDUCTEURS
Toutes les nouvelles
constructions, les maisons
mobiles, les véhicules récréatifs
et les installations où les codes
locaux ne permettent pas la mise
à la terre par l’intermédiaire du
neutre doivent utiliser le cordon
à 4 fils fourni.
POUR UNE CONSTRUCTION
EXISTANTE, VOUS POUVEZ
UTILISER UN CORDON FLEXIBLE
À TROIS FILS
Suivez les instructions
de l’étape 14 si vous avez
besoin d’un cordon à 3 fils :
13
12
NEMA 14-50R
4-fils
208/240 40 Amp
Cordon triphasé

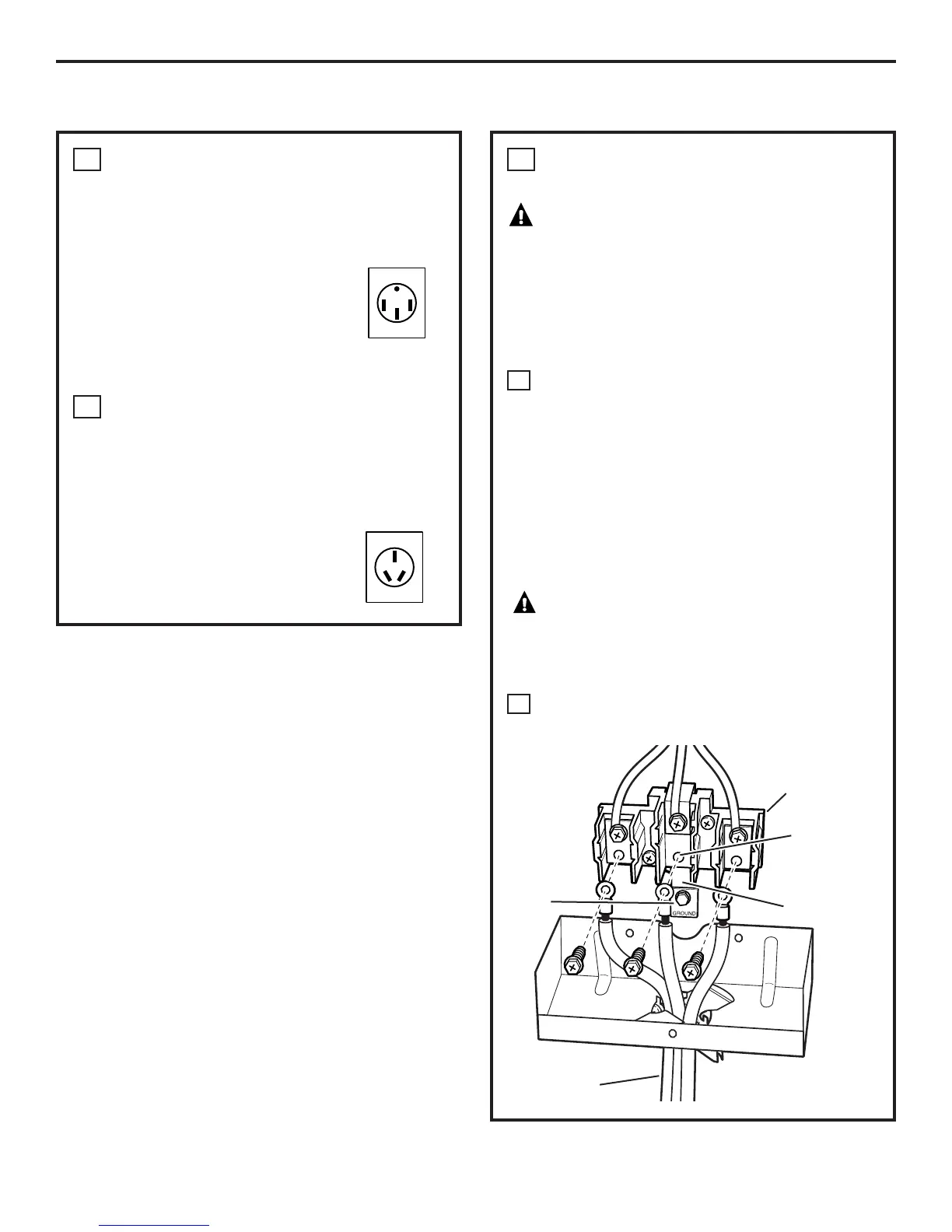

INSTALLATION AVEC CORDON
D’ALIMENTATION À 3 FILS
AVERTISSEMENT : Vous
devez brancher le fil neutre ou de mise
à la terre du cordon d’alimentation à
la borne neutre située au centre de la
boîte de connexion. Vous devez brancher
les fils de courant aux bornes situées
en bas à gauche et à droite de la boîte
de connexion.
Enlevez les trois vis des bornes du
bas de la boîte de connexion. Insérez
les 3 vis des bornes dans les rondelles
de borne du cordon d’alimentation et
dans les bornes du bas de la boîte de
connexion. Assurez-vous que le fil du
centre (blanc/neutre) soit branché en bas
au centre de la boîte de connexion. Serrez
fort les vis dans la boîte de connexion.
N’ENLEVEZ JAMAIS la connexion
à la tresse de masse.
AVERTISSEMENT : Avant
de mettre le courant à votre appareil,
assurez-vous que la tresse de masse
soit branchée à la borne de connexion
et à la borne neutre.
Passez à l’étape 18 et continuez votre
installation.
A
14
B
Boîte de
connexion
(son aspect
peut varier)
Plaque
de mise à
la terre
Cordon
d’alimentation
Tresse
de masse
Borne
neutre
