GE Profile P2S975DEP

INSTALLATION DE LA CUISINIÈRE (SUITE)
PRÉPARATION POUR UNE
AUTRE CONSTRUCTION
TROUSSE DE REMPLISSAGE DU
HAUT OU TROUSSE D’APPUI EN
OPTION
Si l’ouverture s’étend jusqu’au mur, elle
nécessitera la trousse de remplissage du haut
(fournie avec la cuisinière) ou la trousse de
dosseret (JXS32XX ou JXS37XX) pour
remplir la fente.
NOTE : Si le comptoir est plus grand que
63,5 cm (25 po), il y aura une fente entre
le dosseret et le mur ou entre la trousse
de remplissage et le mur.
Si le comptoir est inférieur à 63,5 cm (25 po),
il y aura une fente entre le devant du
comptoir et le extrémités du panneau
de contrôle (voir l’étape 8).
Si vous utilisez la trousse de dosseret
en option, consultez les instructions
de la trousse de dosseret pour obtenir
les détails de l’installation.

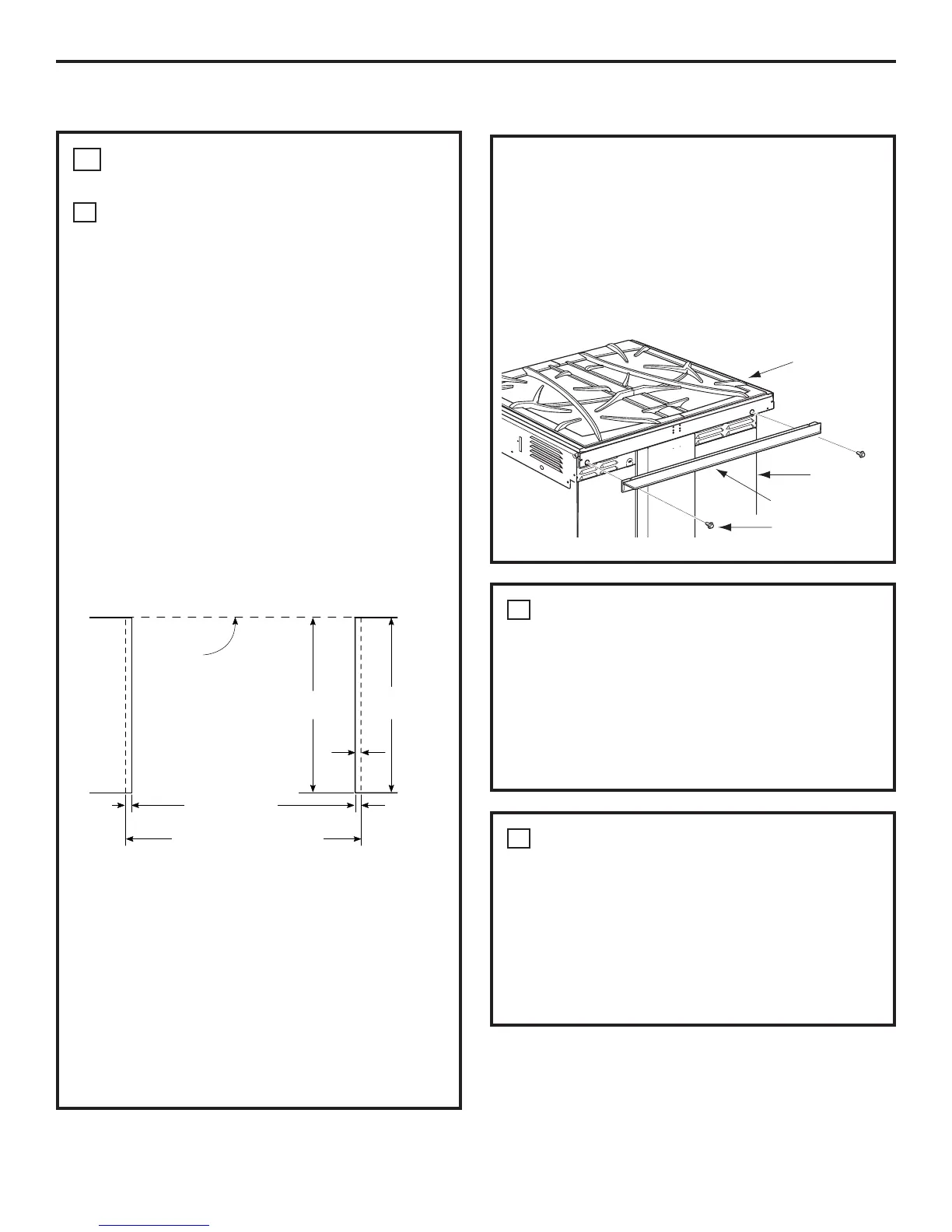

Si vous utilisez la trousse de remplissage,
placez la pièce de remplissage en métal
fournie avec la cuisinière dans l’arrière
de la cuisinière comme le montre la figure
ci-dessus. Engagez les 2 vis dans les trous
du haut à l’extérieur arrière de la cuisinière
et par les fentes de la garniture, en tenant
la pièce de remplissage centrée sur le châssis
du haut et en poussant vers l’avant pour
réduire l’écart entre le bas de la table de
cuisson et la garniture de remplissage.
A
25
Mur
63,5 cm (25″)
Doit être
horizontal
Doit être
plat
76,2 cm (30″)
Coupe douce
Doit être horizontal
79,1 cm (31-1/8″)
Doit
être
plat
POUR UNE INSTALLATION NON
ENCASTRÉE (EMPLACEMENT EN
EXTRÉMITÉ DE L’ARMOIRE)
Quand vous installez la cuisinière à
l’extrémité d’une section d’armoire qui
expose le côté non fini de la cuisinière,
utilisez la trousse de côté de cuisinière
(JXS77XX). Consultez les instructions de
la trousse pour les détails de l’installation.
B
32
Instructions d’installation
Quand la garniture est posée dans la bonne
position, serrez les 2 vis de montage. Le haut
de la garniture doit se trouver au-dessous de
la surface le haut de la table de cuisson pour
empêcher les casseroles, les poelles et
les ustensiles de cuisine d’endommager
les pièces peintes.
Consultez l’installation normale de
la cuisinière page 22.
(2) #8 Vis
Remplissage
du haut
Cuisinière
Table de
cuisson
INSTALLATION EN ÎLOT
Attachez le soutien anti-basculement
conformément aux instructions fournies avec
le soutien. Attention! Les vis fournies sont
longues et peuvent pénétrer dans l'arrière des
armoires de l'îlot. Suivez les instructions qui
accompagnent le soutien.
N'utilisez pas la Trousse de dosseret JXS32XX
ou JXS37XX.
C
