GE Profile P2S975DEP Installation Instructions

43
Instrucciones de instalación
NUEVA CONSTRUCCIÓN
Y CIRCUITO DERIVADO DE
CUATRO CONDUCTORES
Todas las nuevas construcciones,
casas rodantes, vehículos
recreativos e instalaciones donde
los códigos locales no permitan
la conexión a tierra a través de
un neutral deben utilizar el cable
de 4 espigas provisto.
PARA UNA CONSTRUCCIÓN
EXISTENTE, PUEDE USARSE
UN EQUIPO DE
CABLE FLEXIBLE DE
TRES ESPIGAS
Siga las instrucciones del
paso 14 si requiere un cable
de 3 espigas:
13
12

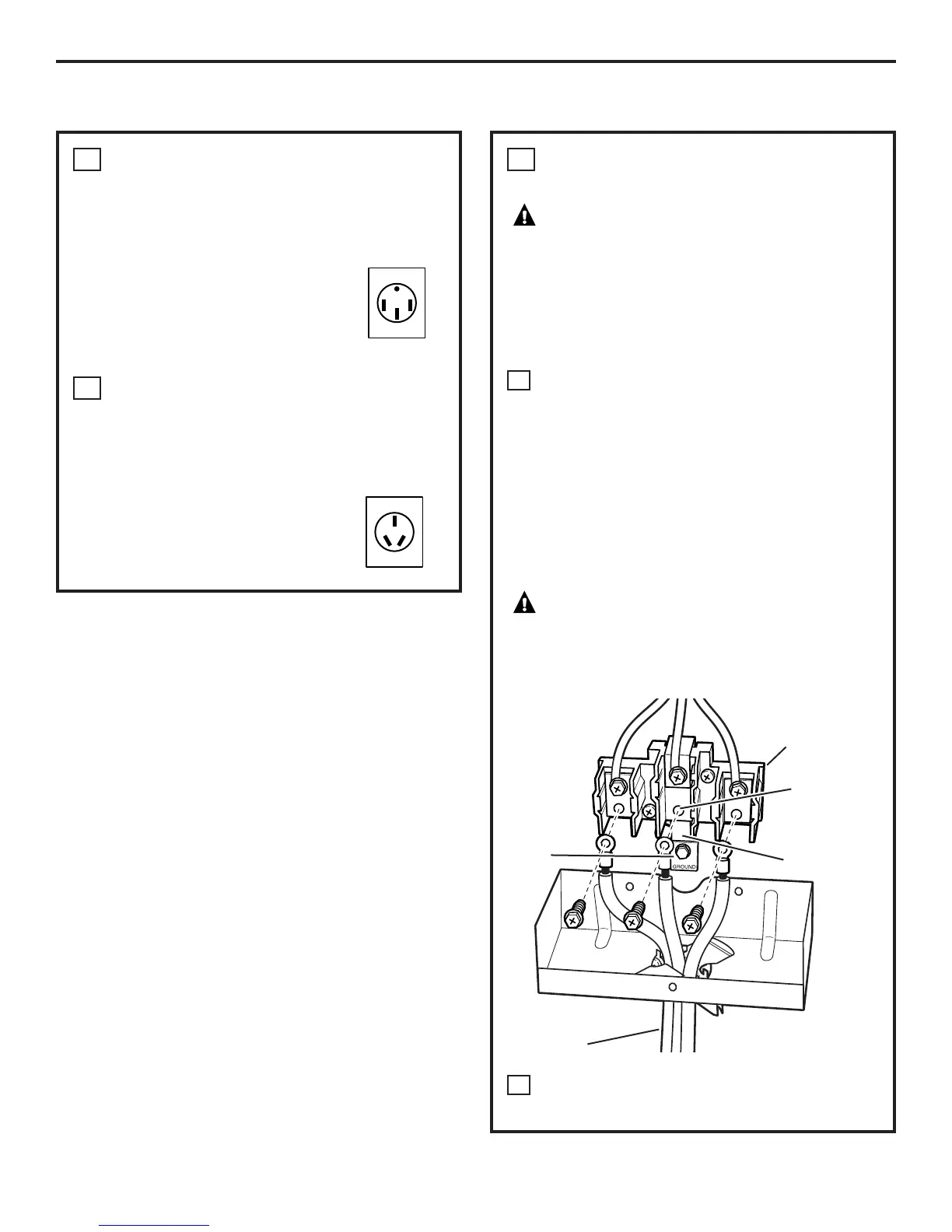

CABLE DE ENERGÍA DE 3
ESPIGAS INSTALACIÓN
ADVERTENCIA
:
El cable
neutral o a tierra del cable de energía
debe estar conectado a la terminal
neutral ubicada en el centro del bloque
terminal. Los cables de energía deben
estar conectados a las terminales
inferior izquierda e inferior derecha
del bloque terminal.
Quite los 3 tornillos inferiores del bloque
terminal. Introduzca los 3 tornillos de
terminal a través de cada anillo de
terminal de cable de energía y dentro
de las terminales inferiores del bloque
terminal. Asegúrese de que la espiga
central (blanca/neutral) está conectada
a la posición central inferior del bloque
terminal. Ajuste bien los tornillos al
bloque terminal.
NO QUITE la cinta de conexión a tierra.
ADVERTENCIA
:
Antes de
energizar la unidad, verifique que la
cinta de conexión a tierra esté unida
al bloque terminal y la placa de conexión
a tierra.
Siga con el Paso 18 y continúe con
la instalación.
A
14
B
NEMA 14-50R
4 espigas
Cable de 3
espigas 208/240
40 amperes
Bloque terminal
(la apariencia
puede variar)
Cable de
energía
Placa de
conexión
a tierra
Cinta de
conexión
a tierra
Terminal
neutral
