Instrucciones de instalación
VUELVA A COLOCAR LA TAPA
DE LOS CABLES
NOTA: Cuando vuelva a instalar la tapa de
los cables, verifique que los cables no sufran
pellizcos entre la tapa de los cables y la caja.
NOTA: La cinta de conexión a tierra debe
estar conectada cuando se utilice un cable
de 3 espigas.
• Las terminaciones deben ser de bucle
cerrado o de pernos de pala de extremos
abiertos.
• En algunos modelos, puede conectarse un
capacitor de filtro entre los cables negros
y a tierra en el bloque de conexiones. No
quite el capacitor.
18

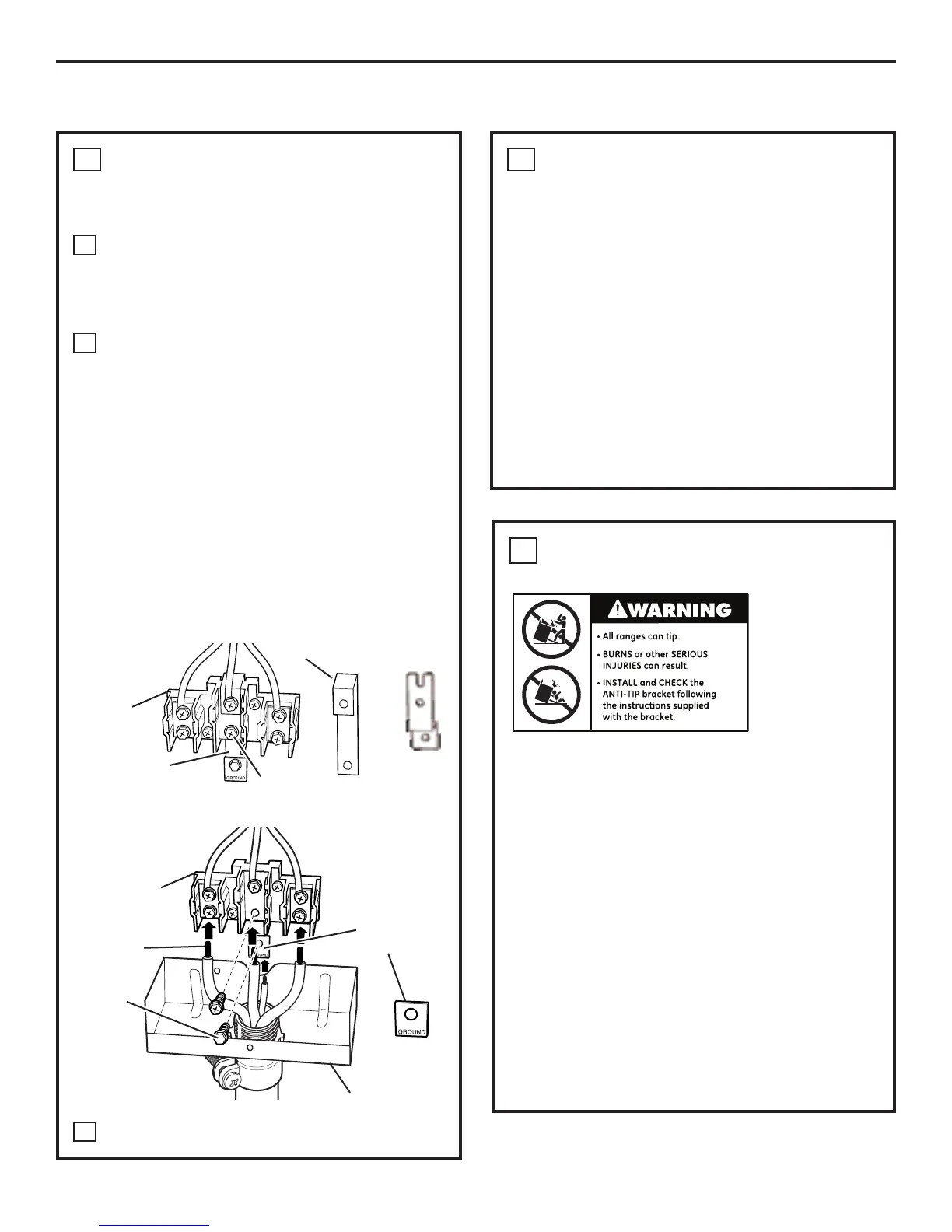

INSTALACIÓN DE CONDUCTO
PASACABLES PARA CUATRO
CABLES
Quite los 3 tornillos inferiores del bloque
terminal. Quite el tornillo a tierra y la
placa de conexión a tierra y consérvelos.
Corte y descarte la cinta de conexión a
tierra. NO ELIMINE NINGÚN TORNILLO.
Introduzca la punta pelada del cable a
tierra entre el marco de la cocina y la
placa de conexión a tierra (quitada antes)
y asegúrela en su lugar con el tornillo
de conexión a tierra (quitado antes).
Introduzca la punta pelada del cable
(blanco/neutral) a través del centro
inferior de la abertura del bloque
terminal. Introduzca las dos puntas de
cable pelado dentro de las aberturas
de bloque terminal izquierda inferior
y derecha inferior. Ajuste los tornillos
hasta que el cable quede bien firme
(35 a 50 pulg.-lb.). No ajuste los tornillos
de más porque podrían dañarse.
Siga con el Paso 18.
B
C
A
17
o
Bloque
terminal
Cinta de
conexión a tierra
Terminal
neutral
Cinta de conexión
a tierra
Antes
Bloque
terminal
Puntas de
los cables
Tornillo
de
conexión
a tierra
Soporte
Placa de
conexión
a tierra
(conexión
a tierra de
la cocina)
Después
INSTALACIÓN DE DISPOSITIVO
ANTI-VOLCADURAS
Para reducir
el riesgo de
volcar la cocina,
ésta debe
sujetarse
mediante
un soporte
anti-volcaduras
con una adecuada instalación. Ver las instrucciones
de instalación enviadas con el soporte para obtener
detalles completos antes de iniciar la instalación.
Para verificar si el soporte se ha instalado y sujetado
correctamente, quite el cajón de almacenamiento
o panel de protección y mire debajo de la cocina
para controlar que la pata niveladora se encuentre
enganchada al soporte. En los modelos sin cajón
de almacenamiento o panel de protección, incline
la cocina hacia adelante con mucho cuidado.
El soporte debe detener la cocina dentro de
las 4 pulgadas. Si no lo hace, el soporte debe
reinstalarse. Si la cocina se separa de la pared por
cualquier razón, siempre repita este procedimiento
para verificar que la cocina esté bien sujeta mediante
el soporte anti-volcaduras. Nunca quite las patas
de nivelación por completo porque la cocina no
quedará bien sujeta al dispositivo anti-volcaduras.
19
