5
La longitud de las partes de conductos equivalentes está basada
en pruebas reales y reflejan los requisitos para lograr una buena
ventilación con cualquier campana de escape.
* IMPORTANTE: Si se usa un adaptador de
transición de rectángulo a redondo, las esquinas del
fondo del regulador de tiros deberán ser cortadas
para que encajen, usando las tijeras de corte, para
permitir el movimiento libre del regulador de tiros.
NOTA: Si usted necesita instalar conductos, tenga
pendiente que la longitud total del conducto rectangular
de 3
1
⁄4″ x 10″ o el conducto redondo de 6″ de diámetro
no debe sobrepasar 140 pies equivalentes.
La ventilación externa requiere un CONDUCTO DE
CAMPANA DE ESCAPE. Lea lo siguiente cuidadosamente.
NOTA: Es importante que la ventilación sea instalada
usando la ruta más directa y con la menor cantidad de codos
posible. Esto asegura la ventilación del escape y ayuda a
prevenir bloqueos. También, cerciórese de que el regulador
de tiro pende libremente y nada bloquea los conductos.
Conexiones de escape:
La campana de escape ha sido diseñada para encajar
con un conducto rectangular de 3
1
⁄4″ x 10″ estándar.
Si un conducto redondo es necesario, se debe usar un
adaptador de transición de rectangular a redondo.
No use un conducto menor de 6″ de diámetro.
Longitud máxima del conducto:
Para lograr un movimiento satisfactorio del aire, la
longitud total del conducto rectangular de 3
1
⁄4″ x 10″
o el conducto redondo de 6″ de diámetro no debe
sobrepasar 140 pies equivalentes.
Los codos, transiciones, paredes y tapas
de techo, etc.,
presentan resistencia adicional
al flujo de aire y son equivalentes a una sección de
conducto recto el cual es más largo que su tamaño físico
real. Cuando calcule la longitud total del conducto,
agregue las longitudes equivalentes de todas las
transiciones y adaptadores, más la longitud de todas
las secciones de conducto rectas. La tabla más adelante
muestra cómo puede calcular la longitud aproximada
de la red de conductos usando pies aproximados de
longitudes equivalentes de algunos conductos típicos.
Instrucciones de instalación

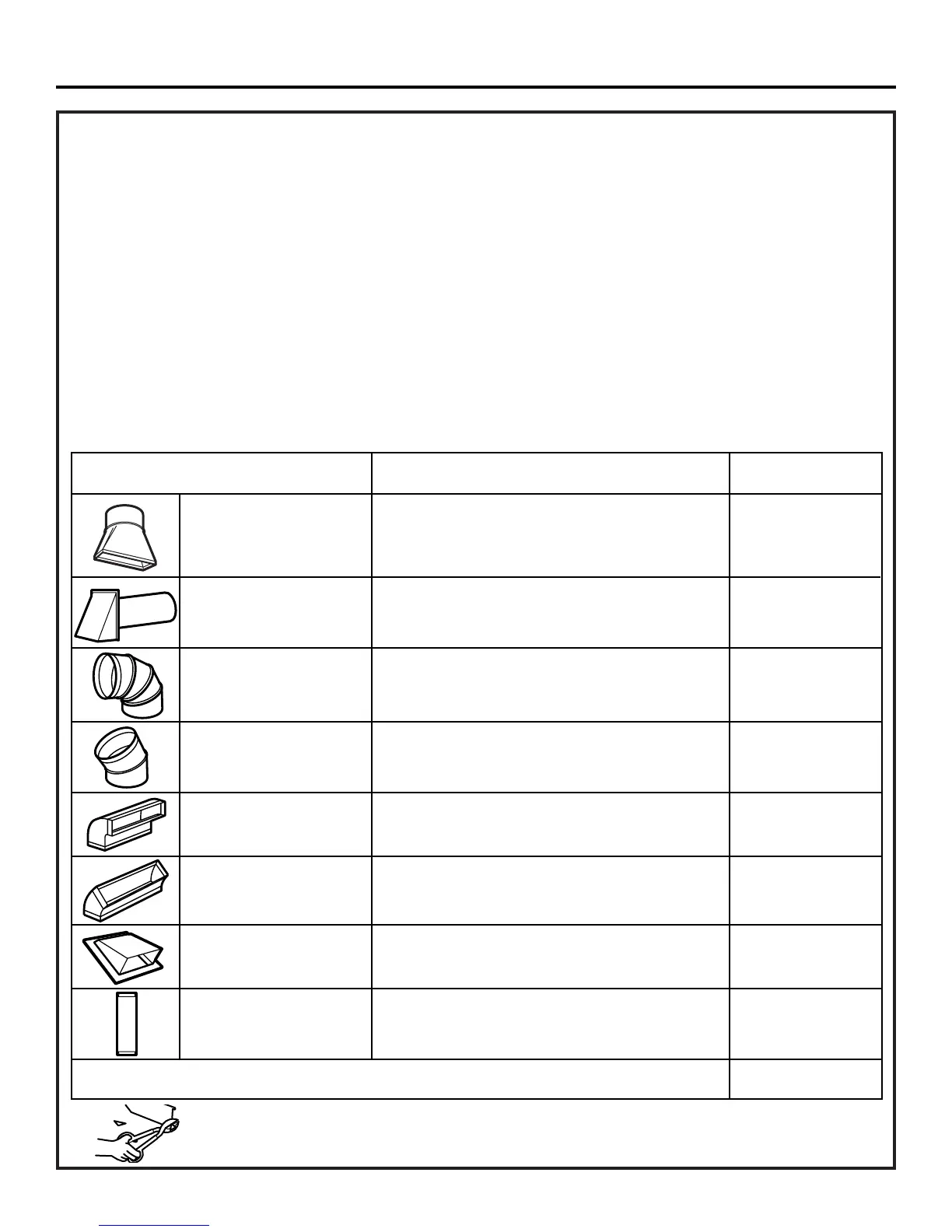

LONGITUD NÚMERO LONGITUD
PARTES DE CONDUCTO EQUIVALENTE x USADO = EQUIVALENTE
Adaptador de transición de 5 pies x ( ) = pies
rectángulo a redondo*
Tapa de pared 40 pies x ( ) = pies
Codo de 90° 10 pies x ( ) = pies
Codo de 45° 5 pies x ( ) = pies
Codo de 90° 25 pies x ( ) = pies
Codo de 45° 5 pies x ( ) = pies
Tapa de techo 24 pies x ( ) = pies
Conducto recto de 6″ redondo 1 pies x ( ) = pies
o rectangular de 3
1
⁄4″ x 10″
Total red de conductos = pies
