16
Adhiera la cinta de espuma de 28″ al frente del
plato de montaje alrededor de las aberturas de
escape y donde tocará el microondas.
11
CÓMO PREPARAR LA PARED
POSTERIOR PARA EL ESCAPE
POSTERIOR
(continuación)

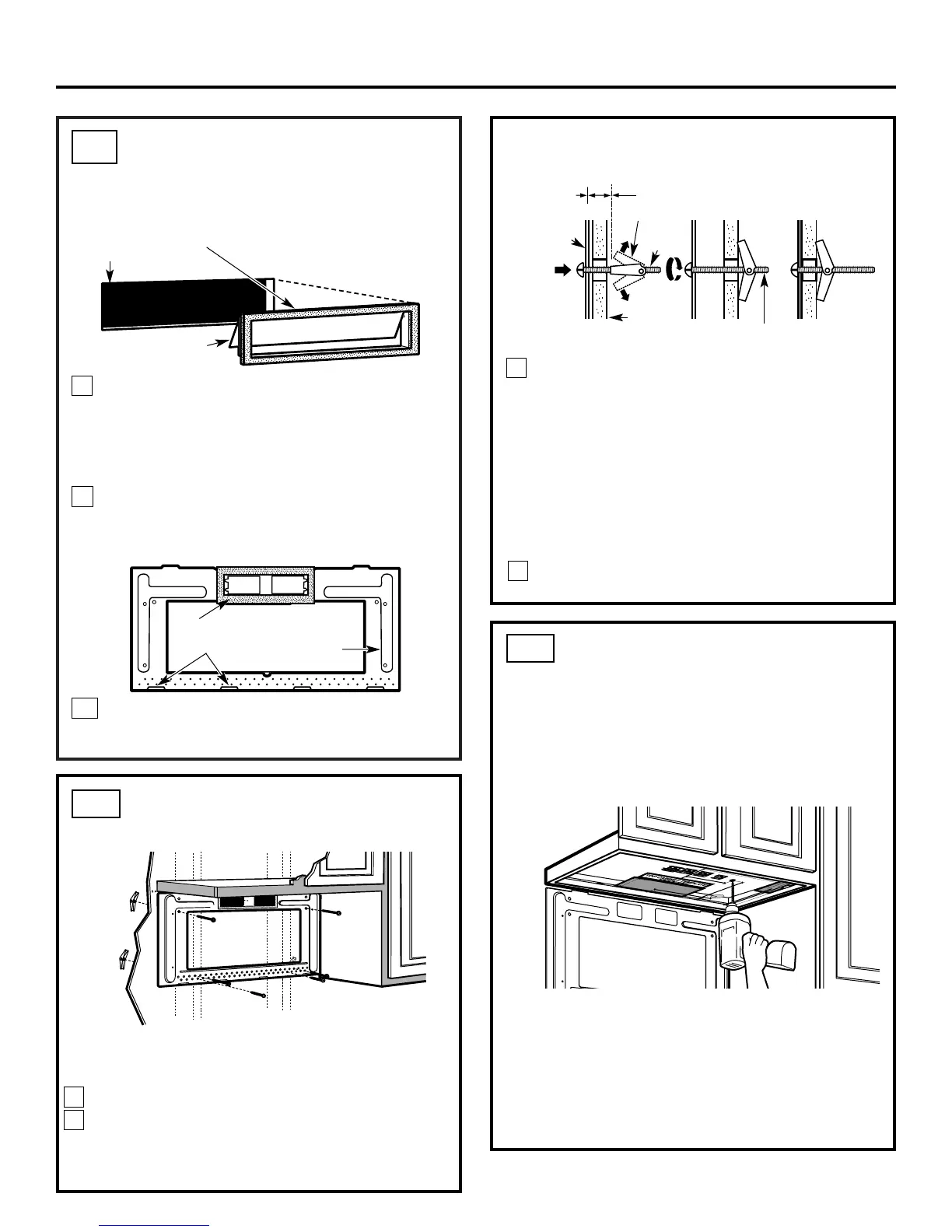

B1.
Conducto
alojamiento
Alas del regulador de tiro
libres
Ajuste el adaptador de escape en el conducto
alojamiento como se muestra. Cerciórese de que
el adaptador de escape (con el regulador de tiro)
está alineado con el conducto alojamiento y que
las líneas están alineadas con los agujeros en el
plato de montaje.
Remueva el papel del lado pegajoso de la cinta
de espuma de 28″. Presione el lado pegajoso en la
cara del adaptador de escape. (No estire la cinta
de espuma.)
Espuma
Plato de
montaje
Bisagra del regulador de tiro en la parte superior
9
Orejillas
10
CÓMO ADHERIR EL PLATO DE
MONTAJE A LA PARED
B2.
Pegue el plato a la pared usando los tornillos basculantes.
Por lo menos un tornillo de madera debe ser usado para
pegar el plato al poste de viga de la pared.
Remueva las mariposas de los tornillos.
Inserte los tornillos en el plato de montaje a través
de los agujeros diseñados para colocarse contra la
pared de mampostería seca y pegue otra vez las
mariposas de
3
⁄4″ a cada tornillo.
1
2
USE LA PLANTILLA DEL
GABINETE SUPERIOR PARA
PREPARAR EL GABINETE
SUPERIOR
B3.
•
Lea las instrucciones sobre la PLANTILLA DEL
GABINETE SUPERIOR.
• Péguela debajo del gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones en
la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN: Use gafas de seguridad cuando
perfore los agujeros en el fondo del gabinete.
Pared
Plato de
montaje
Espaciadores para los basculantes
mayores que el ancho de la pared
Tornillo de
mariposa
Alas de mariposa
Para usar los tornillos basculantes:
Extremo del tornillo
Instrucciones de instalación
Necesita perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
Coloque el plato de montaje contra la pared e
inserte las alas de mariposa en los agujeros de
la pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes y el
tornillo de madera, cerciórese de que las orejillas en
el plato de montaje toquen el fondo del gabinete
cuando se empujen contra la pared y de que el plato
esté centrado apropiadamente debajo del gabinete.
PRECAUCIÓN: Tenga cuidado de evitar pellizcar sus
dedos entre la parte posterior del plato de montaje y
la pared.
Apriete todos los tornillos. Tire del plato en dirección
opuesta a la pared para ayudar a apretar los tornillos.
3
4
