DESPUES: LAS ABERTURAS DE LA PALETA DEL
VENTILADOR ESTÁN ORIENTADAS HACIA ATRÁS
Coloque la unidad del calefactor de nuevo en
la abertura.
6
8
Reemplace el plato del calefactor en la misma
posición en que estaba antes con el tornillo.
7
Ruede la unidad del calefactor 90° de forma tal
que las aberturas de la paleta del ventilador estén
orientadas hacia la parte posterior del horno
microondas.
5
1
Remueva y guarde el tornillo que sostiene el
motor del calefactor adherido al microondas.
17
Parte posterior del
horno microondas
Plato del calefactor
Tornillo del motor
del calefactor
Asegure la unidad del calefactor al microondas
con el tornillo del paso 1.
Antes de la rotación Después de la rotación
Parte posterior del
horno microondas
Extremo A
Extremo B
Parte posterior del
horno microondas
Parte posterior
del horno
microondas
PRECAUCIÓN: No tire ni estire los cables del
calefactor. Cerciórese de que los alambres no
están pellizcados.
NOTA: Las aberturas del escape del calefactor
deberán encajar con las aberturas del escape
en la parte posterior del horno microondas.
Motor del calefactor
Tornillo del motor
del calefactor
ANTES: LAS ABERTURAS DE
LA PALETA DEL VENTILADOR
ESTÁN ORIENTADAS
HACIA ARRIBA
4
3
2

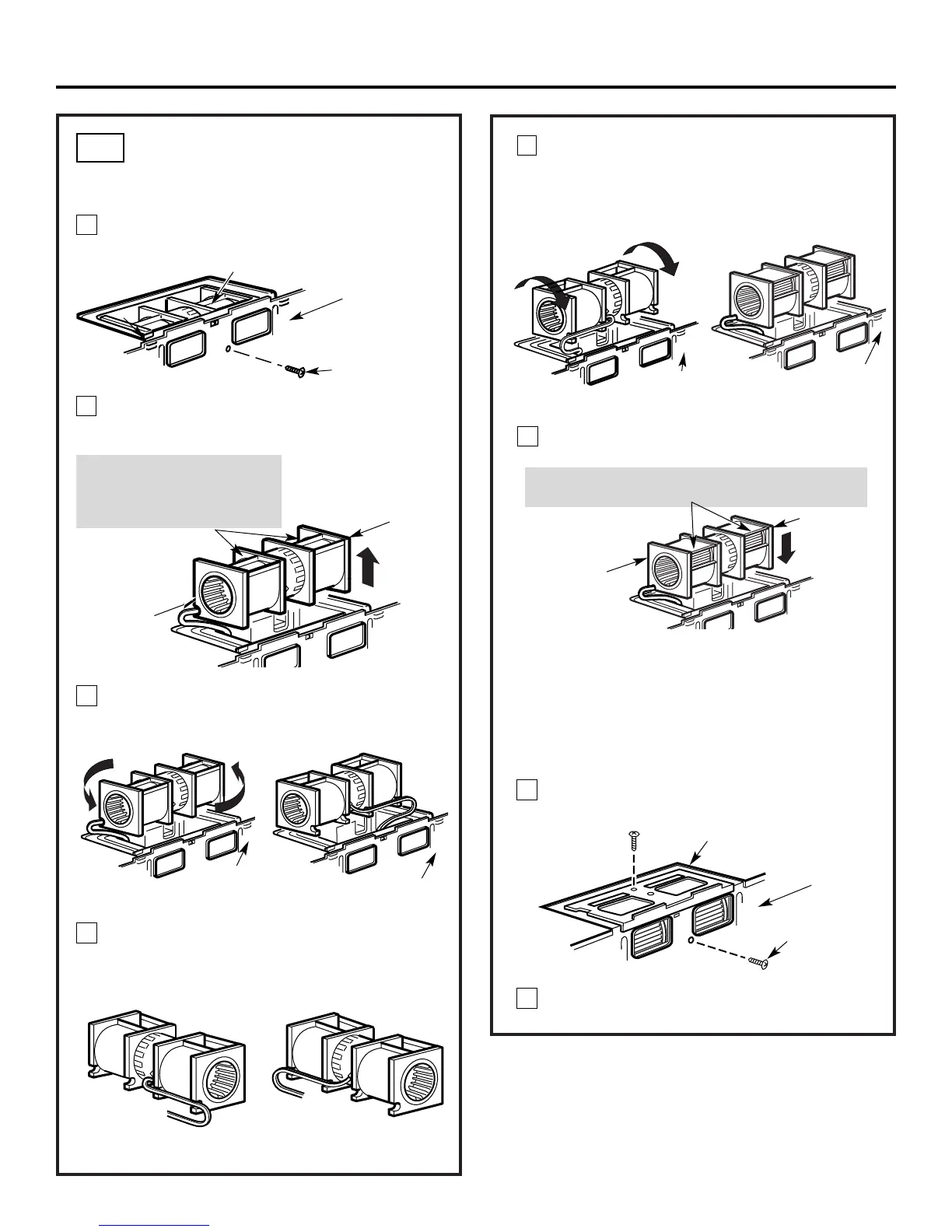

CÓMO ADAPTAR EL CALEFACTOR
DEL MICROONDAS PARA EL
ESCAPE EXTERIOR
B4.
Extremo B
Extremo A
Cuidadosamente tire del calefactor. Los alambres
se extenderán lo suficiente como para permitirle
que usted ajuste la unidad del calefactor.
Rote la unidad 180° en sentido contrario a las
agujas del reloj.
Antes de la rotación Después de la rotación
Suavemente remueva los alambres de las ranuras.
Redirija los alambres a través de las ranuras en
el otro lado de la unidad del calefactor.
Antes de redirigirlos Después de redirigirlos
Alambres dirigidos a través del
lado derecho
Alambres dirigidos a través del
lado izquierdo
Parte posterior del
horno microondas
Parte posterior
del horno
microondas
Instrucciones de instalación
