GE Spectra Series User Manual

Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 3 – Splicing the Switchboard Sections / Chapitre 3 – Jonction des sections du tableau de contrôle
15

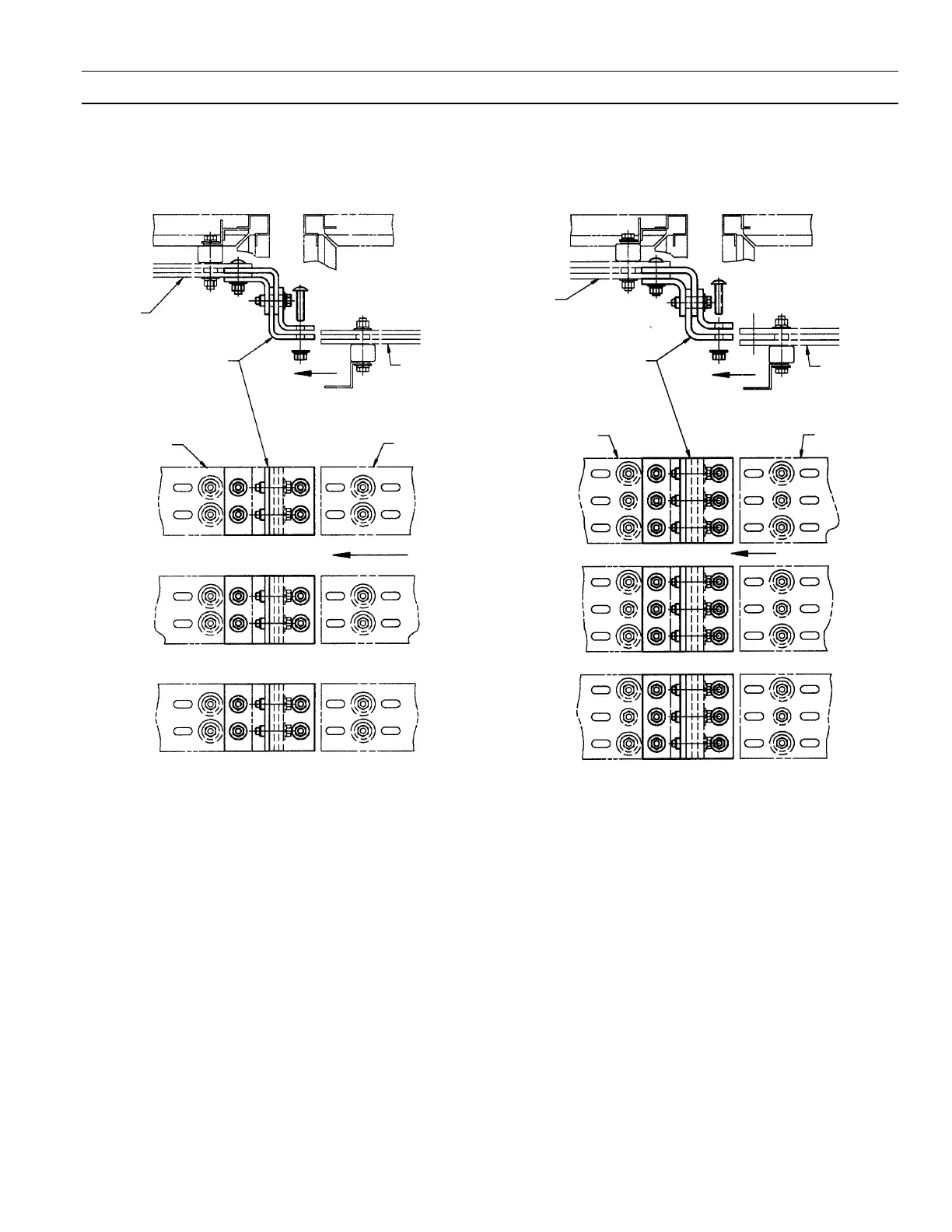

Figure 16. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with 1600–2500 A aluminum or copper
offset main bus.
Figure 16. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec barre omnibus décalé
d’aluminium ou de cuivre 1600–2500 A.
Figure 17. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with 3000–4000 A aluminum or copper
offset main bus.
Figure 17. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec barre omnibus décalé
d’aluminium ou de cuivre 3000–4000 A.
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
AØ
BØ
CØ
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus Offset Splice
Jonction décalée de la barre
omnibus de principal
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted
main/feeder or utility section
Sections de principal/
dérivation ou venant de cosse
montées individuellement
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
AØ
BØ
CØ
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus Offset Splice
Jonction décalée de la barre
omnibus de principal
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted
main/feeder or utility section
Sections de principal/
dérivation ou venant de cosse
montées individuellement
