GE Spectra Series User Manual

Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 3 – Splicing the Switchboard Sections / Chapitre 3 – Jonction des sections du tableau de contrôle
18

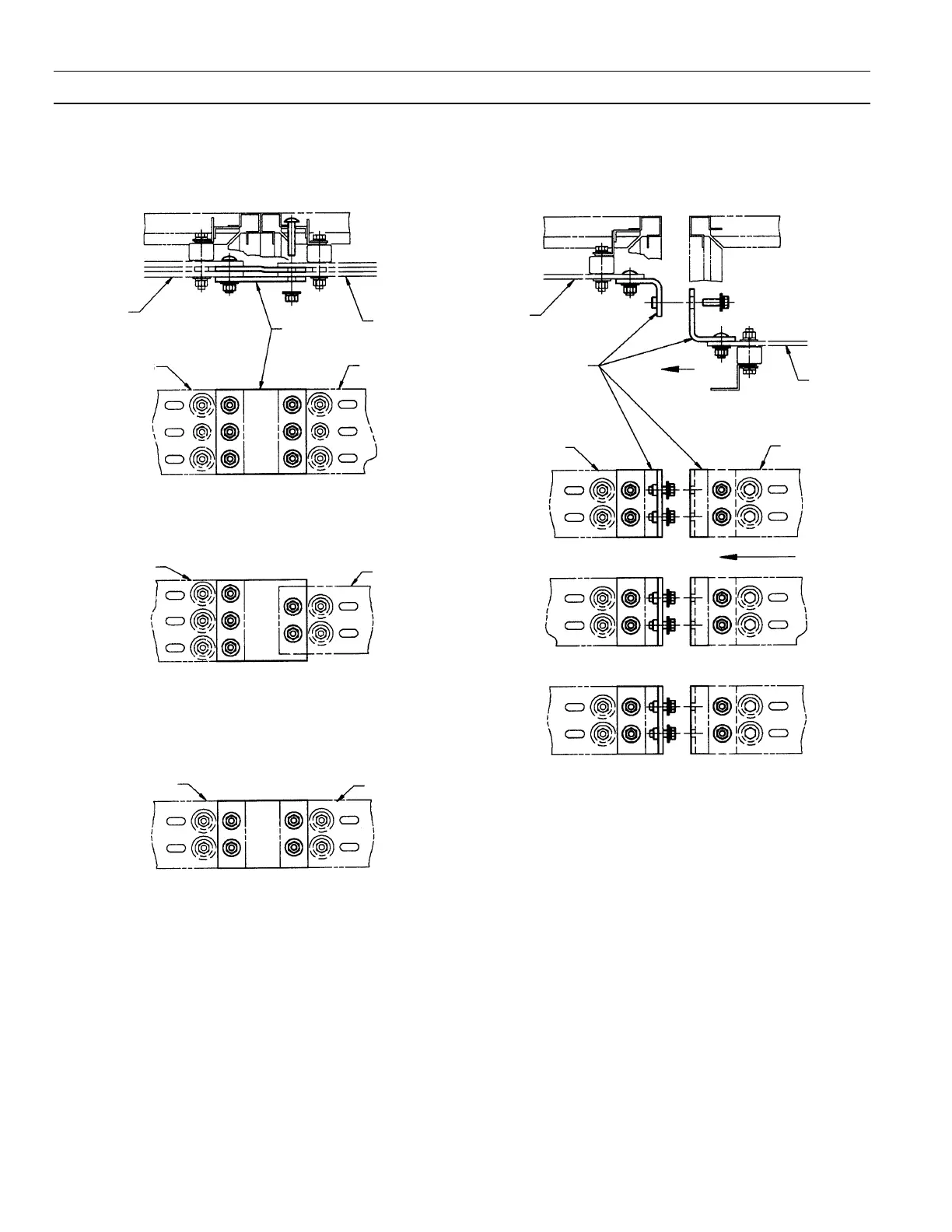

Figure 22. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with aluminum or copper tapered main
bus.
Figure 22. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec barre omnibus amincie
d’aluminium ou de cuivre.
Figure 23. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with aluminum or copper tapered offset
main bus.
Figure 23. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec barre omnibus décalée
amincie d’aluminium ou de cuivre.
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted
main/feeder or utility section
Sections de principal/
dérivation ou venant de
cosse montées
individuellement
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus Tapered Splice
Jonction amincie de la barre
omnibus de principal
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
A, B, & CØ
High Current
Courant élevé
4000 A
Low Current
Bas courant
3000 A
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted
main/feeder or utility section
Sections de principal/
dérivation ou venant de
cosse montées
individuellement
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus Tapered Offset Splice
Jonction amincie et décalée de
la barre omnibus de principal
AØ
BØ
CØ
High Current
Courant élevé
1200 A
1200 A
1000 A
Low Current
Bas courant
1000 A
800 A
800 A
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
A, B, & CØ
High Current
Courant élevé
4000 A
4000 A
3000 A
Low Current
Bas courant
2500 A
2000 A
1600 A
Main Bus
Barre omnibus
de
p
rinci
p
al
Main Bus
Barre omnibus
de principal
A, B, & CØ
High Current
Courant élevé
2500 A
2000 A
Low Current
Bas courant
1600 A
1600 A
