GE Spectra Series User Manual

Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 3 – Splicing the Switchboard Sections / Chapitre 3 – Jonction des sections du tableau de contrôle
20

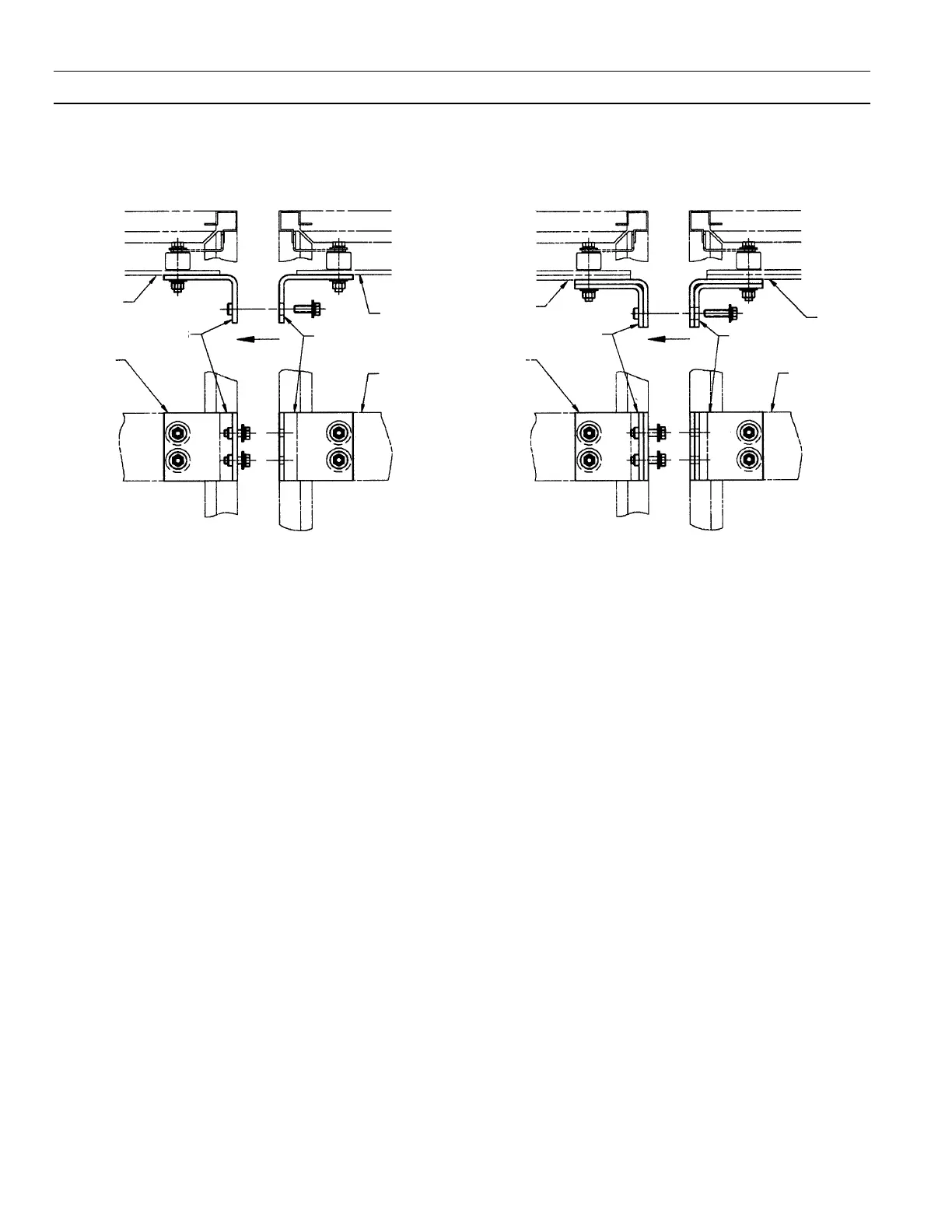

Figure 26. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with 800–1200 A aluminum or copper
neutral disconnect.
Figure 26. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec sectionneur de neutre
d’aluminium ou de cuivre 800–1200 A.
Figure 27. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with 1600–2500 A aluminum or copper
neutral disconnect.
Figure 27. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec sectionneur de neutre
d’aluminium ou de cuivre 1600–2500 A.
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted
main/feeder or utility section
Sections de principal/
dérivation ou venant de
cosse montées
individuellement
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus
Barre omnibus de
neutre
Neutral Bus
Barre omnibus
de neutre
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted
main/feeder or utility section
Sections de principal/
dérivation ou venant de
cosse montées
individuellement
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
