Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 3 – Splicing the Switchboard Sections / Chapitre 3 – Jonction des sections du tableau de contrôle
22

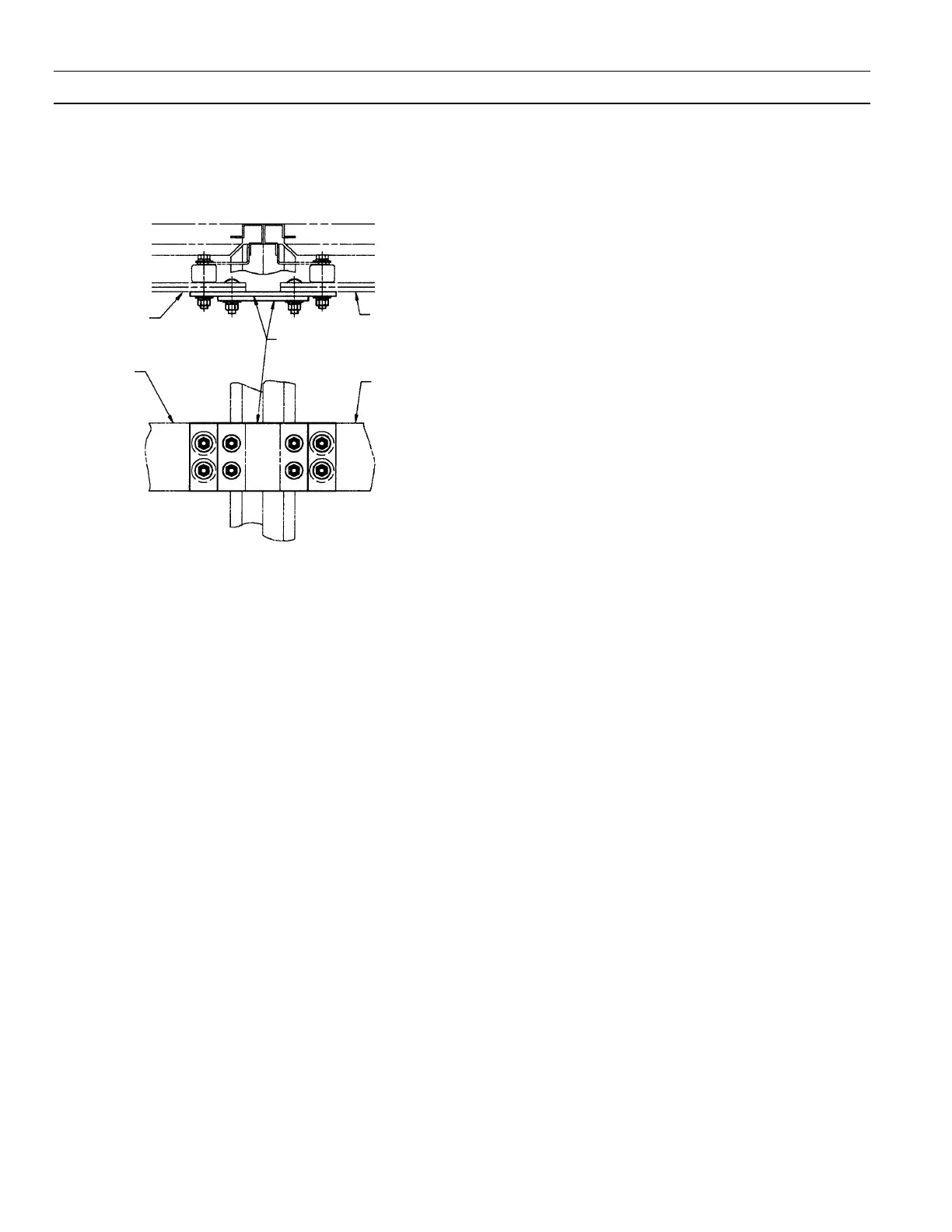

Figure 30. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with 1600–2500 A aluminum or copper
neutral bus.
Figure 30. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec barre omnibus de neutre
d’aluminium ou de cuivre 1600–2500 A.
Figure 31. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to individually mounted
main/feeder utility sections with 3000–4000 A aluminum or copper
neutral bus.
Figure 31. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou venant de
cosse d’entrée, connectées à des sections de principal/dérivation ou
de service montées individuellement avec barre omnibus de neutre
d’aluminium ou de cuivre 3000–4000 A.
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted main/
feeder or utility section
Sections de principal/
dérivation ou venant de
cosse montées
individuellement
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Individually mounted main/
feeder or utility section
Sections de principal/
dérivation ou venant de
cosse montées
individuellement
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
