Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 3 – Splicing the Switchboard Sections / Chapitre 3 – Jonction des sections du tableau de contrôle
35

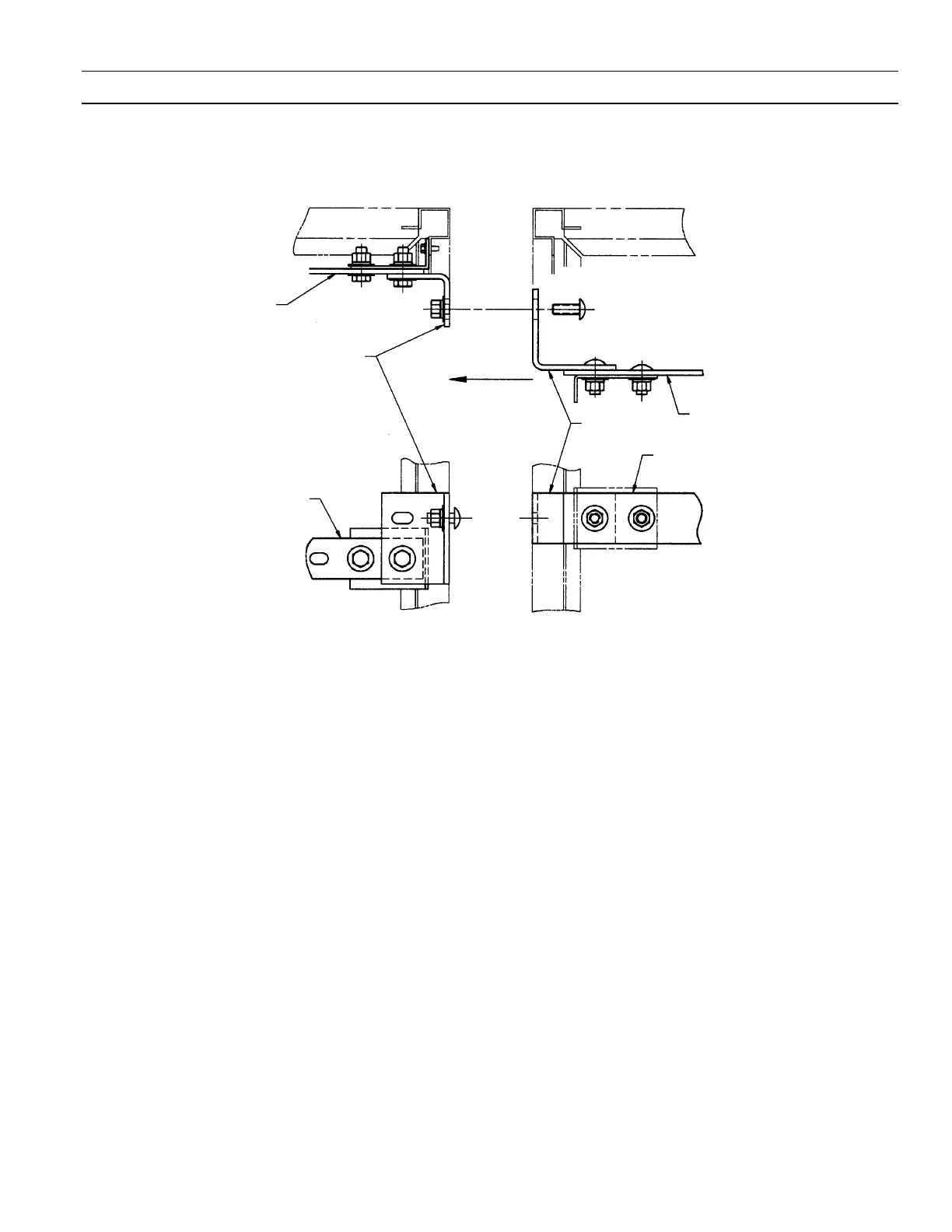

Figure 55. Splicing diagram for individually mounted main/feeder, utility, or incoming lug pull sections to group-mounted
distribution sections with 800–4000 A aluminum or copper offset ground bus.
Figure 55. Diagramme de jonction pour des sections montées individuellement de principal/dérivation, de service ou
provenant de cosses d’entrée, connectées à des sections de distribution montées en groupe avec barres omnibus décalée de
mise à la terre en aluminium ou cuivre de 800–4000 A.
Group
-
mounted
distribution section
Section de distribution
montée en groupe
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Ground Bus
Barre omnibus de
mise à la terre
Ground Bus Offset Splice
Jonction décalée de la barre
omnibus de mise à la terre
Ground Bus
Barre omnibus de
mise à la terre
Ground Bus
Barre omnibus de
mise à la terre
Ground Bus
Barre omnibus de
mise à la terre
Ground Bus Offset Splice
Jonction décalée de la barre
omnibus de mise à la terre
