Preparación para la instalación
PLAN DE INSTALACIÓN
PRECAUCIÓN
A fin de reducir riesgos de
incendios y para que el aire salga de forma apropiada,
asegúrese de que el aire sea conducido hacia fuera - No
ventile el aire de la salida hacia espacios dentro de paredes
o cielorrasos o áticos, espacios muy bajos o garajes.
ADVERTENCIA
! RIESGO DE LESIONES PERSONALES
Es recomendable que la campana extractora sea
instalada por 2 personas. Si la campana no es elevada
de forma correcta, se podrán producir daños sobre el
producto o lesiones personales.
NOTA: Esta campana puede ser instalada con conducto
o con recirculación. En una aplicación con conducto,
esta campana puede ser ventilada a través de la pared
o del cielorraso.
Al ser instalada por recirculación, la
campana ventila hacia afuera los costados de la cubierta
del conducto.
QUITE EL ENVOLTORIO
PRECAUCIÓN
Se guantes para protegerse de
los bordes afilados.
Ŷ Quite la bolsa de piezas, el paquete de instrucciones y
otras piezas en cajas.
Ŷ Quite y descarte adecuadamente el envoltorio plástico
de protección y otros materiales de empaque.
PREPARACIÓN PARA LA INSTALACIÓN

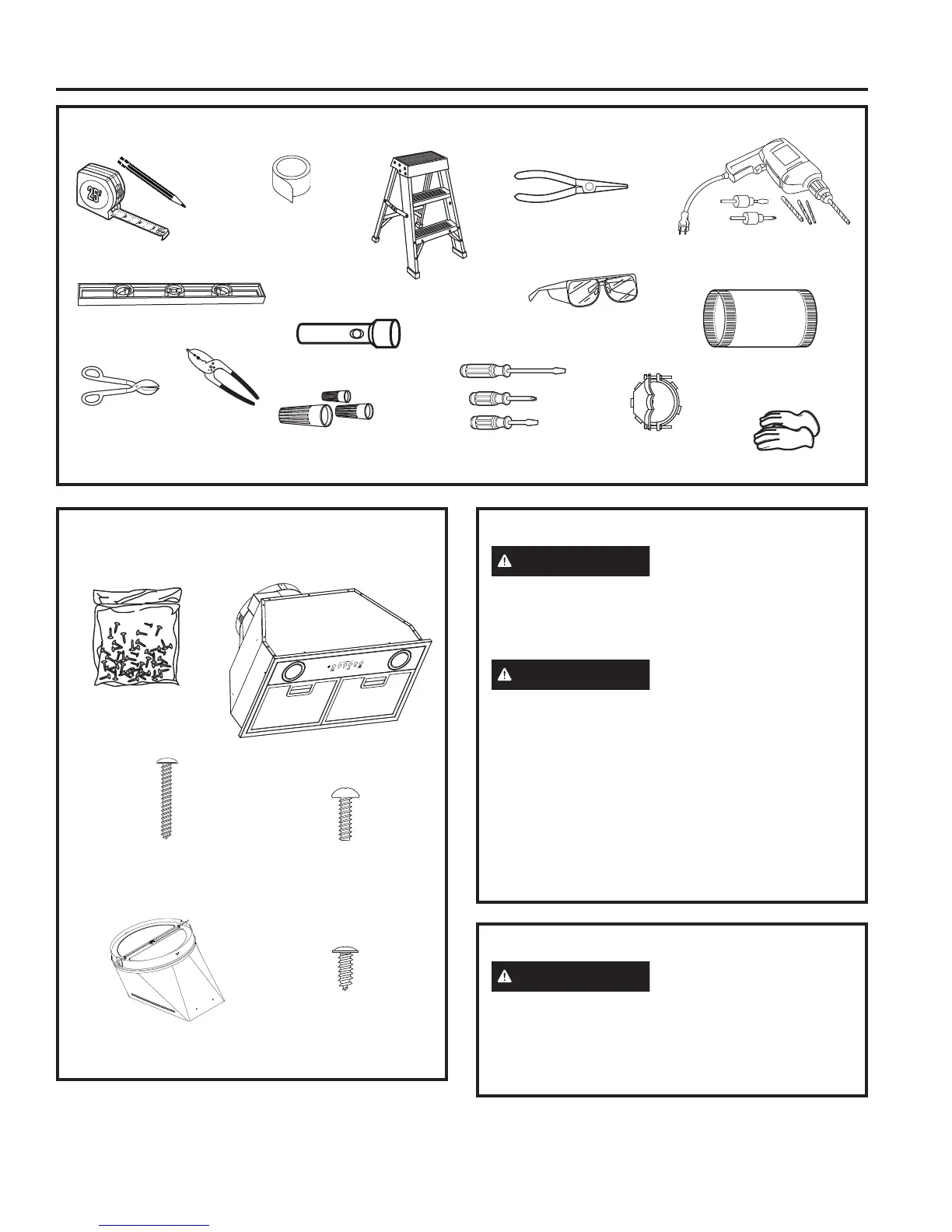

HERRAMIENTAS Y MATERIALES REQUERIDOS (NO SUMINISTRADOS)
Lápiz y cinta métrica
Escalera de mano
Destornilladores de estrella y
de lados planos
Nivel
Gafas de seguridad
Conductos de 8"
y tapas según sea
necesario
Cinta aislante
de aluminio
Perforadora eléctrica y
brocas correspondientes
Guantes
Linterna
Alicates de punta larga
Tijeras para
hojalata
Alicate
pelacables
Alivio de tensión para
la caja de conexiones
Tapones de alambre
aprobados por UL
PIEZAS PROVISTAS
Ubique las piezas empacadas con la campana.
Ensamble del
Regulador
Valija de
Herramientas
Campana
Tornillos de Madera
con Cabeza Phillips
3/16" x 1-1/2" (QTY: 4)
Tornillos para Máquina
con Cabeza Phillips
1/8" X 3/8" (QTY: 16)
Tornillos de Madera
con Cabeza Phillips
1/8" X 3/8" (QTY: 4)
A
B
D
