12 49-80797

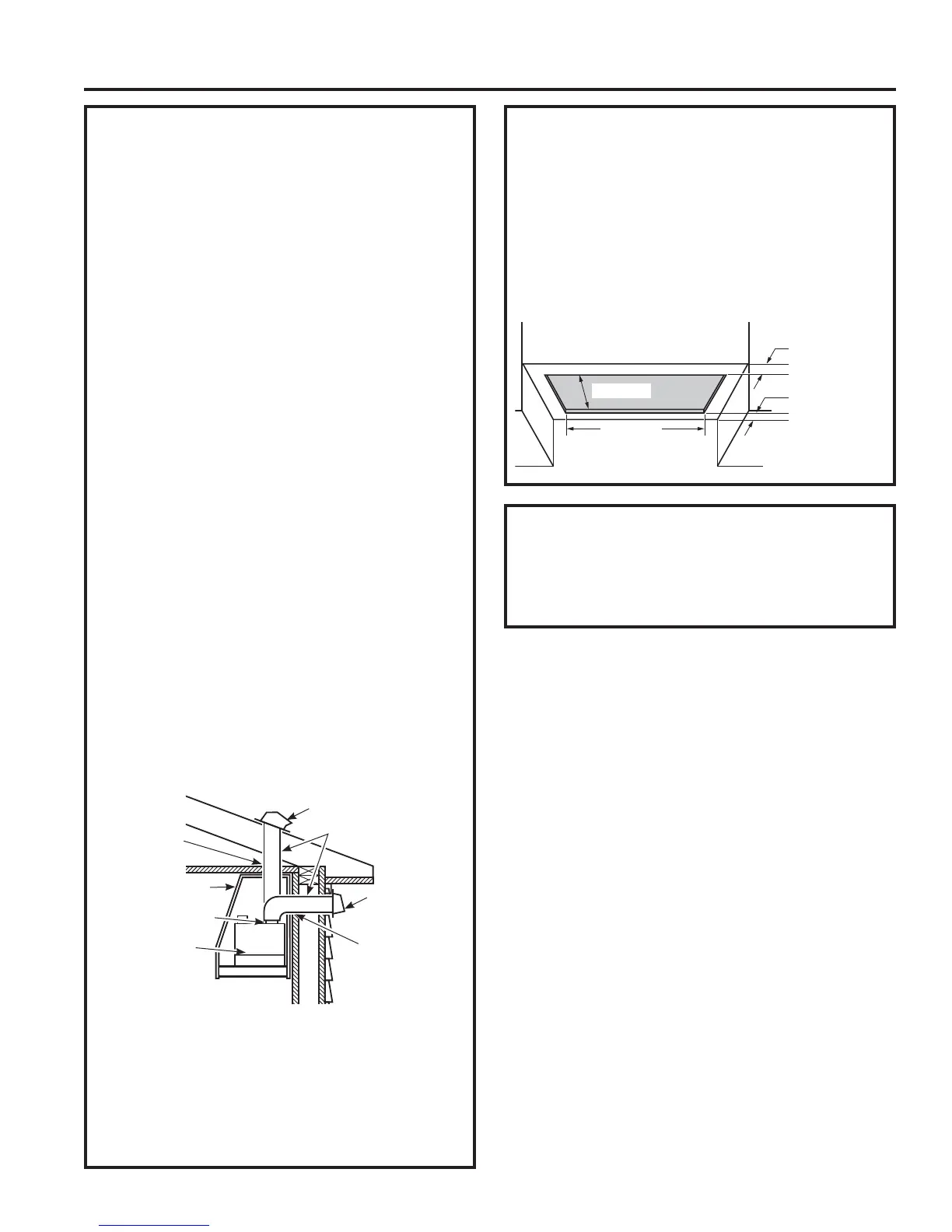

Preparación para la instalación
PREPARACIÓN PARA LA INSTALACIÓN
PLANIFICACIÓN PREVIA
Planificación para la Instalación con Conducto
ŶEsta campana está diseñada para ventilarse en forma
vertical a través del cielorraso. Use un conducto circular
de 8”. Utilice codos suministrados en forma local para
ventilación horizontal a través de la pared trasera.
Ŷ8VHWXEHUtDVPHWiOLFDV~QLFDPHQWH
ŶDetermine la ubicación exacta de la campana
de ventilación.
ŶPlanifique el recorrido de la salida de ventilación hacia
el exterior. A fin de maximizar el rendimiento de la
ventilación del sistema de ventilación:
1. Minimice la longitud del conducto y el número de
transiciones y codos.
2. Mantenga un tamaño de conducto constante.
3. Selle todas las juntas con cinta para conductos a fin
de evitar pérdidas.
NOTA: No se recomienda una ventilación flexible. La
ventilación flexible crea una presión trasera y turbulencia
del aire que reduce el rendimiento significativamente.
Ŷ Longitud máxima equivalente del conducto para 100
CFM: 150 pies para campanas de ventilación.
Ŷ Instale una tapa de pared o una tapa de techo con
regulador en la abertura externa. Solicite por adelantado
la cubierta de pared o el casquete de techo y cualquier
transición o longitud de conducto necesarios.
ŶCuando corresponda, instale un sistema de reposición
(reemplazo) de aire de acuerdo con los requisitos del
código local de construcción. Para acceder a soluciones
de aire disponibles, visite GEAppliances.com.
El sistema de ventilación puede desembocar a través
del techo o de la pared. Para ventilar a través de una
pared, es necesario un codo de 90°que se encuentre
instalado inmediatamente sobre la campana.
Marco de Pared y Cielo Raso para un Soporte Adecuado
Esta campana de ventilación es pesada y la estructura
del gabinete necesita soportar el peso de la carcasa
de inserción cargada. Se deberá proveer un soporte
estructural adecuado en todos los tipos de instalación.
Ŷ/DLQVWDODFLyQVHUiPiVIiFLOVLODFDPSDQDGH
ventilación es instalada antes que la superficie
de cocción.
Tapa del Techo
Conducto Redondo
Tapa de
Pared
Agregue Aislante
y/o Sellador
Agregue Aislante
y/o Sellador
Gabinete
Agregue cinta a
la junta
Campana
PLANIFICACIÓN DE INSTALACIÓN CON
RECIRCULACIÓN
Esta campana podrá ser instalada en el modo de
recirculación. El filtro de carbón es necesario para la
instalación con recirculación y está incluido con la unidad.
PLANIFICACIÓN PREVIA (CONT.)
Planificación de la Estructura del Gabinete Estándar
Ŷ(OWHFKRRJDELQHWHHVWiQGDUGHEHFRQWDUXQFRQ
agujero rectangular para ubicar por sí sola la
inserción de la campana estándar, o con el cobertor.
Este agujero es del mismo tamaño tanto para una
instalación de pared como de una isla. Asegure el
paralelismo y la nivelación del gabinete, de modo que
no afecte la nivelación de la campana con el gabinete.
19-7/16"
10-3/16"
El frente del
agujero debe
tener un
mínimo de 3"
desde el frente
del gabinete
La parte trasera
del agujero debe
tener un mínimo
de 1" desde la
pared trasera
