PONTICELLI PER CONFIGURAZIONE
JUMPERS FOR CONFIGURATION
BRÜCKEN FÜR KONFIGURATION
PONTS ÉTAIN POUR CONFIGURATION
PUENTES PARA CONFIGURACIÓN
PONTES PARA CONFIGURAÇÃO
1600/1800 - 1600P/1800P - 1600V/1800V APPENDIX
S2
S4
S3
TIPO USCITA
OUTPUT TYPE
AUSGANGSTYP S2 S3
TYPE SORTIE
TIPO DE SALIDA
TIPO DE SAÍDA
Relè diseccitato power ON (posizione A) (posizione A)
Relay OFF at power ON (position A) (position A)
Relais angezogen = Kontakt geöffnet (Stellung A) (Stellung A)
Relais désexcité mise en marche (position A) (position A)
Relé desexcitado con "power ON" (posición A) (posición A)
Relé não excitado com alimentação ON (posição A) (posição A)
Relè eccitato power ON (posizione B) (posizione B)
Relay ON at power ON (position B) (position B)
Relais angezogen = Kontakt geschlossen (Stellung B) (Stellung B)
Relais excité mise en marche (position B) (position B)
Relé excitado con "power ON" (posición B) (posición B)
Relé excitado com alimentação ON (posição B) (posição B)
SCHEDA POWER 90/260 (44995)4 e POWER 10/30 (45115)1
POWER BOARD 90/260 (44995)4 and POWER 10/30 (45115)1
NETZTEIL-KARTE 90/260 (44995)4 und POWER 10/30 (45115)1
CARTE ALIMENTATION 90/260 (44995)4 et POWER 10/30 (45115)1
FICHA ALIMENTACIÓN 90/260 (44995)4 y POWER 10/30 (45115)1
PLACA DE ALIMENTAÇÃO 90/260 (44995)4 e POWER 10/30 (45115)1
A
B
A
B
A
B
S1

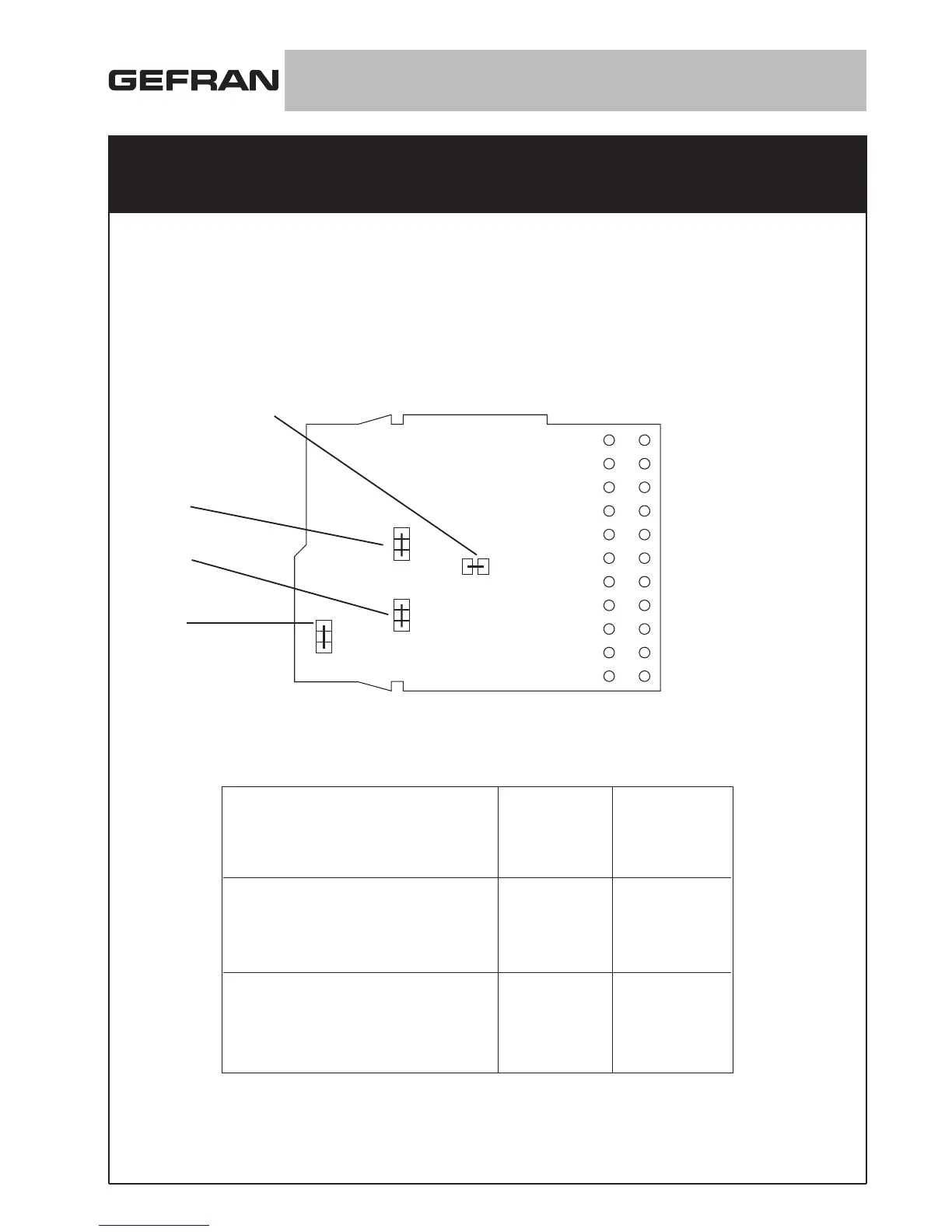

Fig. 1
S1
S3
S2
S4
1
80080D_MHW_1600-1800_0308_APPENDIX
