CÓDIGO VERSIONES
TIPOS DE ROSCADOS
1
2
3
4
5
6
Realización del alojamiento
Kit de perforación
A fin de facilitar la correcta realización
del alojamiento de montaje, se ofrece un
kit de perforación con las herramientas
perfiladas para perforaciones, alisaduras
y los roscados necesarios.
Es necesario obtener un perfecto
alojamiento a fin de garantizar un buen
montaje, funcionalidad y la vida útil del
transductor. Los kits de perforación
están disponibles en las versiones:
KF12, KF18
Procedimiento de perforación
1) Practicar el orificio con la broca
(herramienta 1)
2) Alisar el orificio con el alisador
(herramienta 2)
3) Practicar el orificio (d4) hasta una
distancia del orificio igual a la suma de
(a+b+c) (herramienta 3)
4) Crear el alojamiento de sujeción a una
distancia respecto del orificio igual a (a)
(herramienta 4).
5) Realizar con un macho de desbaste el
roscado 1/2-20UNF-2B (reconocible por
la mayor cantidad de roscas
achaflanadas destinadas a facilitar la
entrada (herramienta 5).
6) Repasar el roscado con un macho de
acabado 1/2-20UNF-2B hasta una
distancia, respecto del fondo, igual a la
suma de (a+b) (herramienta 6).

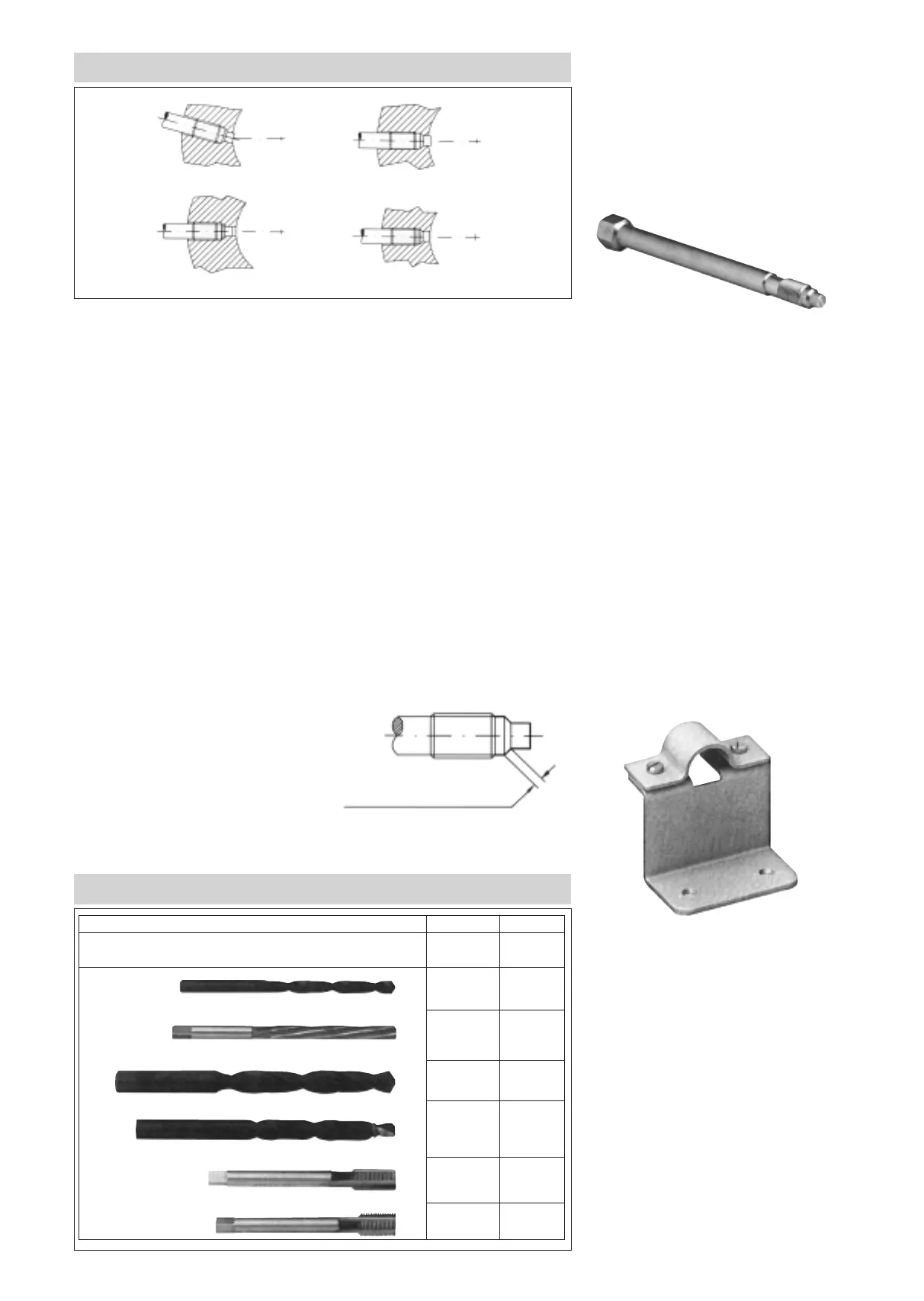

CORRECTA INSTALACIÓN
Instalación del transductor
Instalación
Tras haber lubricado la parte roscada
del transductor, instalarlo utilizando un
par de apriete máximo de 50 Nm
(5 kg / 500 in-lb).
KIT HERRAMIENTAS DE PERFORACIÓN
KF12 KF18
1/2-20UNF-2B M18x1,5
Ø 7,6 Ø 9,75
Ø 7,95 Ø 10,1
Ø 13 Ø 20
Ø 11.5 Ø 16
con guía con guía
piloto piloto
1/2-20UNF-2B M18x1,5
desbaste desbaste
1/2-20UNF-2B M18x1,5
acabado acabado
Control de las dimensiones del
alojamiento de montaje
Las dimensiones del alojamiento de
montaje deben ser controladas tras su
realización y antes de montar el
transductor.
Para esto puede ser utilizado el
vástago de cierre SC, aplicando el
siguiente procedimiento:
1) Pintar con la correspondiente
pintura la extremidad del vástago;
2) Lubricar la parte roscada a fin de
evitar roces excesivos;
3) Introducir el vástago de cierre y
atornillar hasta el tope;
4) Sacar y examinar el vástago.
Exceptuando las superficies de 45°, la
pintura deberá presentarse intacta en
todo el resto de la superficie.
Remoción
Para sacar el transductor de su
alojamiento y proseguir el trabajo, se
dispone de vástagos de cierre con
idénticas dimensiones mecánicas.
Los vástagos de cierre se diferencian
según el tipo de roscado; la presión
aplicable para todos es igual a 2000
bares.
El vástago de cierre está disponible
en las versiones:
SC12 para alojamiento de 1/2-20UNF
SC18 para alojamiento M18x1,5
Elemento de fijación
Los modelos con vaina flexible
requieren fijación precisa de la
carcasa de protección del punto de
medición.
Para el anclaje es aconsejable utilizar
el elemento (SF18), recordando que
el punto de fijación debe estar exento
de vibraciones (que inciden en la
medición) y con temperaturas
inferiores a aquella máxima del strain
gauge housing señalada en la hoja
técnica del transductor.
Puesta en funcionamiento del
extrusor
Una vez instalado el transductor, y sin
presionarlo, poner el sistema en su
temperatura operativa.
Esperar hasta que todo el material
esté a la misma temperatura a fin de
evitar que partes que aún se
encuentran en estado sólido puedan
dañar el transductor.
ERRÓNEO ERRÓNEO
ERRÓNEO CORRECTO
superficie de contacto
15
