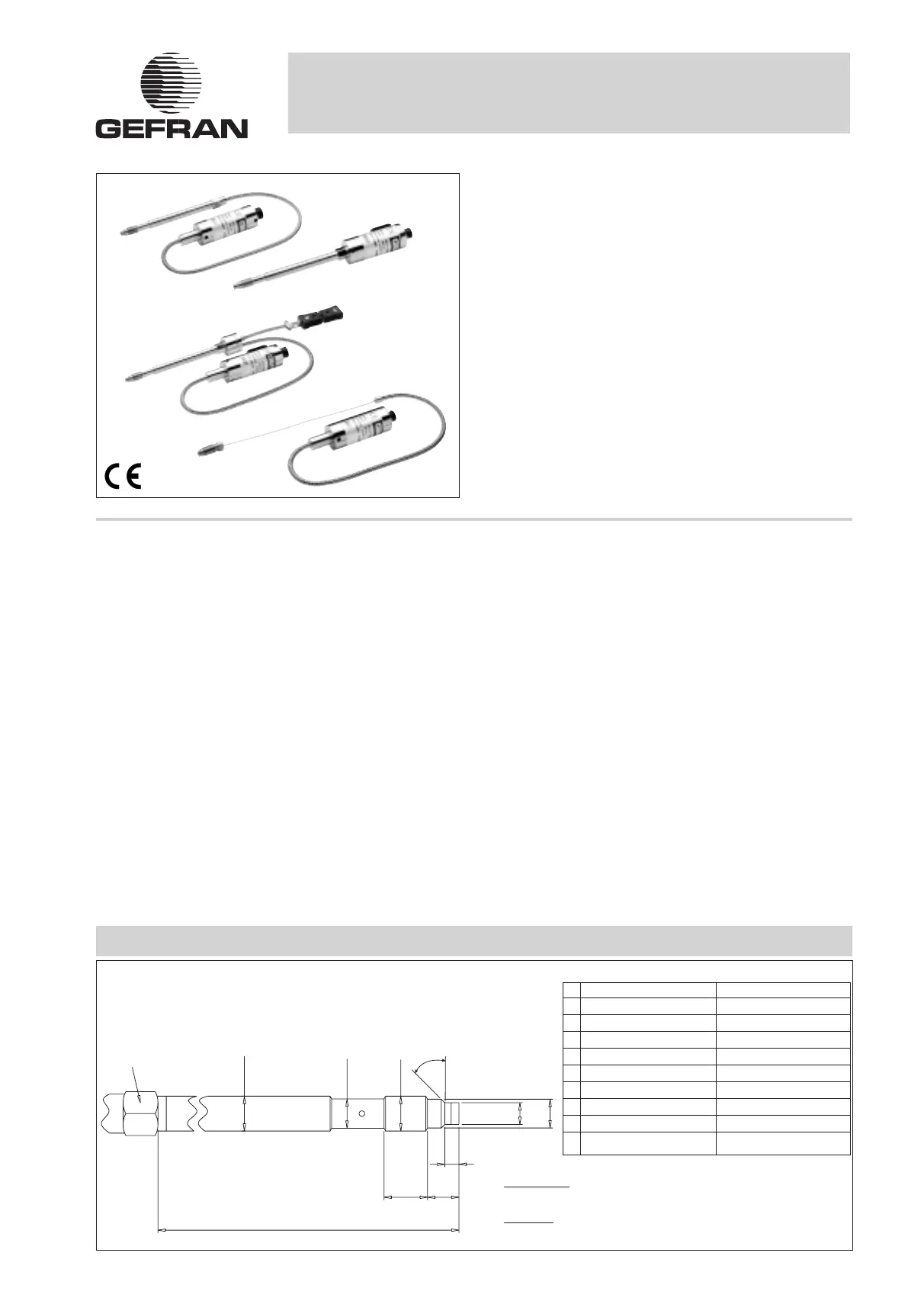

BETRIEBS- UND WARTUNGSANLEITUNG
MASSEDRUCKAUFNEHMER UND MASSEDRUCKMESSUMFORMER
FÜR HOCHTEMPERATURANWENDUNGEN
Technische Daten
• Einsatz der Massedruckaufnehmer
• Ausführung der Bohrung zum Anschluss der
Massedruckaufnehmer
• Montage des Massedruckaufnehmers
• Reinigung der Anschlussbohrung und des
Massedruckaufnehmers
• Vorsichtsmaßnahmen zur Gewährleistung des einwand-
freien Funktionierens der Messkette
TECHNISCHE DATEN
Extrusionsprozesse sind durch hohe
Temperaturen gekennzeichnet und zur
Extrusionsdrucksteuerung sind
entsprechend konstruierte Masse-
druckaufnehmer erforderlich.
Die Massedruckaufnehmer der
Baureihen M und W sind für die
Massedruckmessung bei hohen
Temperaturen ausgelegt und über-tragen
den Druck von der vorderen Membran
(in Berührung mit dem Medium) mittels
einer Druckmittler-flüssigkeit auf das
empfindliche Element (DMS-Instrument),
das sich in einem thermisch nicht
kritischen Bereich befindet.
Der empfindlichste Teil des Masse-
druckaufnehmers ist die Membran, die in
Kontakt mit dem gemessenen Medium
ist. Nachstehend folgen einige nützliche
Ratschläge, die helfen sollen, die
Lebensdauer der Massedruck-
aufnehmer weitest möglich zu
verlängern.
a) Die Messmembran gegen Stöße und
Abrieb schützen. Es ist ratsam, die
Messmembran stets mit der hierfür
vorgesehenen Schutz-kappe zu
schützen, bevor man den Massedruck-
aufnehmer aus seinem Sitz nimmt.
b) Der Sitz der Anschlussbohrung muss
exakt stimmen und daher mit geeigneten
mechanischen Werkzeugen ausgeführt
werden, damit Tiefe und Fluchtung der
Achsen der Bohrungen und der Gewinde
genau den Angaben entsprechen.
Besonders ist auf die Koaxialität der
Bohrung und des Gewindes zu achten,
da eine Achsabweichung von mehr als
0,2 mm schon bei der Montage zum
Bruch des Druckaufnehmers führt.
Es ist unerlässlich, durch die Tiefe der
Bohrung zu garantieren, dass keine
Hohlräume entstehen, in denen sich das
Extrusionsmaterial ansammeln könnte.
Die vordere Membran darf nicht über die
Innenwand des Extruders hinausragen,
damit es nicht zu einem Kontakt mit der
Extrusionsschnecke oder mit den
Werkzeugen für die Reinigung der
Extrusionskammer kommen kann.
c) Vor dem Einbau des Massedruck-
aufnehmers in Maschinen, die schon in
Betrieb waren, sicherstellen, dass das
Gewinde der Anschluss-bohrung sauber
ist. Eventuelle Material-reste mit dem für
die Reinigung vorgesehenen Werkzeug
entfernen.
d) Zum Ausbauen des Massedruckauf-
nehmers muss die Maschine leer
(drucklos) aber noch warm sein. Feste
Materialreste, die an der Messmembran
kleben, können sie beschädigen.
e) Der Massedruckaufnehmer muss mit
den für das verarbeitete Material
verwendeten Lösemitteln gereinigt
werden.
Jede mechanische Einwirkung auf die
Membran verändert ihre
Betriebseigenschaften und kann zu
Beschädigungen führen.
MECHANISCHE ABMESSUNGEN DER MASSEDRUCKAUFNEHMER
D1 1/2-20UNF-2A M18x1,5
D2 ø 7,8 -0,05 [ø 0,31” -0,002] ø 10 -0,005 [ø 0,394” -0,002]
D3 ø 10,5 -0,025 [ø 0,41” -0,001] ø 16 -0,08 [ø 0,63” -0,003]
D4 ø 10,67 [ø 0,42”] ø 16 -0,4 [ø 0,63” -0,016]
D5 ø 12,7 [ø 0,5”] ø 18 [ø 0,71”]
A 5,56 -0,26 [0,22” -0,01]6 -0,26 [0,24” -0,01]
B 11,2 [0,44”] 14,8 -0,4 [0,58” -0,016]
C 15,74 [0,62”] 19 [0,75”]
CH 16 [5/8”] 19 [3/4”]
E 152,4 [6”] 152,4 [6”]
ANMERKUNG:
Die Maßangaben beziehen sich auf Option "4" des starren Schafts (153mm - 6").
ACHTUNG:
Zulässiges maximales Anziehdrehmoment für den Einbau: 56 Nm (500 in-lb)
