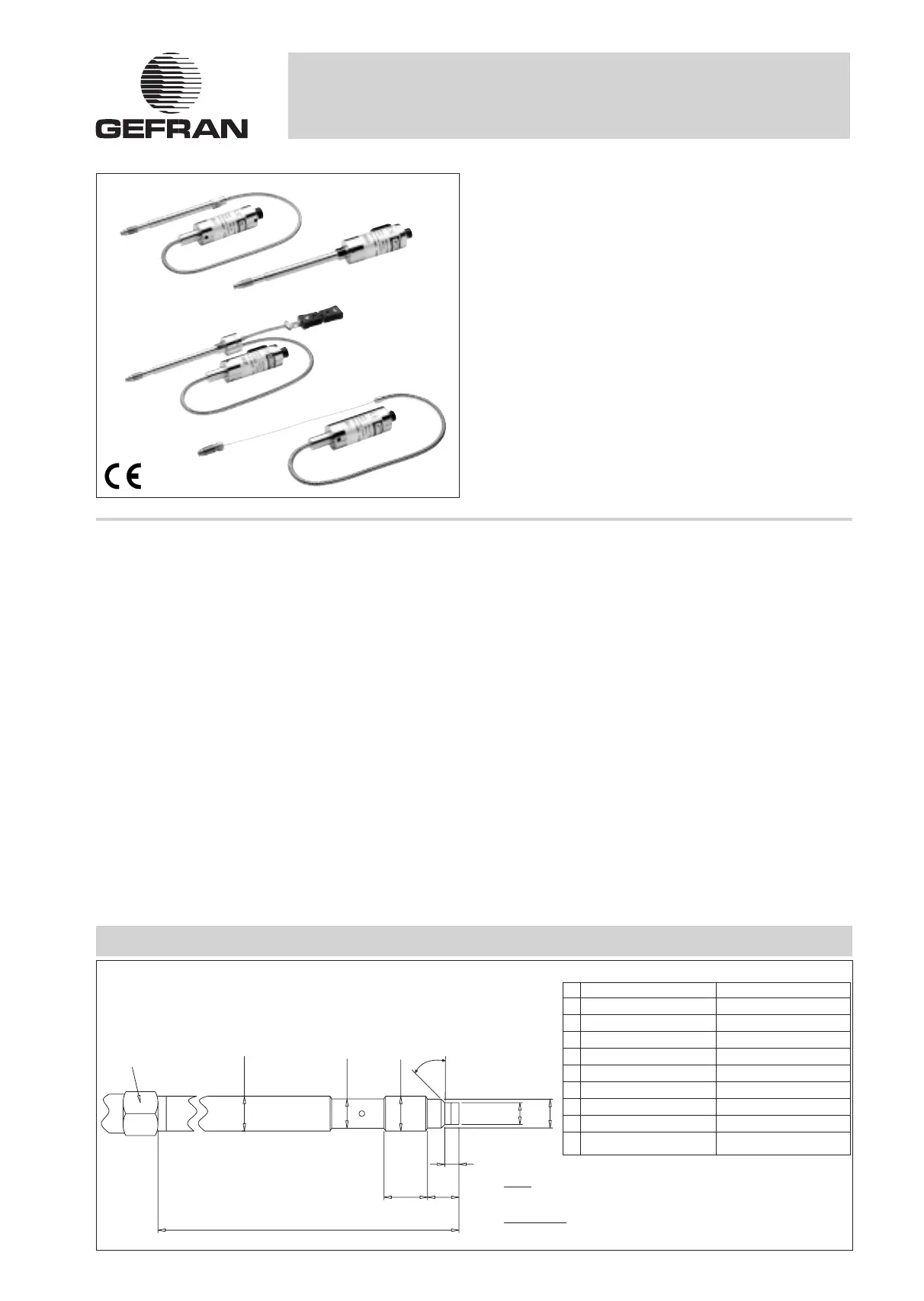

MANUALE D’USO E MANUTENZIONE
TRASDUTTORI / TRASMETTITORI DI PRESSIONE PER
APPLICAZIONI CON ALTE TEMPERATURE
Dati Tecnici
Utilizzo del trasduttore
Esecuzione alloggiamento del trasduttore
Installazione del trasduttore
Pulizia dell’alloggiamento e del trasduttore
Accorgimenti da osservare per il corretto funzionamento
della catena di misura
DATI TECNICI
I processi di estrusione sono
caratterizzati da elevate temperature e
un controllo della pressione di
estrusione si può effettuare utilizzando
trasduttori appositamente progettati.
I trasduttori M e W sono configurati per
la misura della pressione con elevate
temperature e caratterizzati dal
principio di trasmissione idraulica della
pressione dalla membrana anteriore
(di contatto) all’elemento sensibile
(strumentato a strain gauge) che si
trova in zona termicamente non critica.
La parte più delicata del trasduttore è
la membrana di contatto col mezzo in
misura.
Forniamo di seguito alcuni consigli utili
per prolungare al massimo la vita dei
trasduttori.
a) Evitare urti o abrasioni alla
membrana di contatto.
Se ne raccomanda la protezione con
l’apposito cappuccio ogni volta il
trasduttore è tolto dalla sede.
b) La sede di montaggio deve essere
eseguita in maniera perfetta e con
l’idonea attrezzatura meccanica per
rispettare profondità e assialità delle
forature e della maschiatura.
In particolare va curata la coassialità
della foratura rispetto al filetto in
quanto diassialità superiori a 0.2 mm
portano alla rottura del trasduttore già
nella fase di montaggio.
É indispensabile che la profondità
delle forature garantisca che non vi
siano camere o intercapedini nelle
quali il materiale in estrusione possa
soggiornare.
La membrana anteriore non deve
sporgere dalla parete interna
dell’estrusore per evitare contatti con
la vite di estrusione o con gli utensili
per la pulizia della camera di
estrusione.
c) Prima del montaggio del trasduttore
in macchine che hanno già operato,
accertarsi dello stato di pulizia della
sede e rimuovere eventuali residui di
materiale utilizzando l’apposito
attrezzo di pulizia sede.
d) Il trasduttore va rimosso solo in
condizioni di macchina vuota (senza
pressione) ma ancora calda.
Starti di materiale solido incollato alla
membrana di contatto possono
romperla.
e) Il trasduttore va pulito con i solventi
del materiale in lavorazione.
Ogni azione meccanica sulla
membrana di contatto ne modifica la
funzionalità e ne può provocare la
rottura.
DIMENSIONI MECCANICHE TRASDUTTORE
45°
A
C
B
D4
D1
D2
D3
D5
Ch. [HEX]
E
D1 1/2-20UNF-2A M18x1,5
D2 ø 7.8 -0.05 [ø 0.31” -0.002] ø 10 -0.005 [ø 0.394” -0.002]
D3 ø 10.5 -0.025 [ø 0.41” -0.001] ø 16 -0.08 [ø 0.63” -0.003]
D4 ø 10.67 [ø 0.42”] ø 16 -0.4 [ø 0.63” -0.016]
D5 ø 12.7 [ø 0.5”] ø 18 [ø 0.71”]
A 5.56 -0.26 [0.22” -0.01]6 -0.26 [0.24” -0.01]
B 11.2 [0.44”] 14.8 -0.4 [0.58” -0.016]
C 15.74 [0.62”] 19 [0.75”]
CH 16 [5/8”] 19 [3/4”]
E 152.4 [6”] 152.4 [6”]
NOTE:
Le dimensioni sono riferite all’opzione “4” dello stelo rigido (153mm - 6”).
ATTENZIONE:
Per l’installazione usare una coppia di serraggio massima di 56 Nm (500 in-lb)
