CODICE VERSIONI
TIPO FILETTATURE
1
2
3
4
5
6
Esecuzione dell’alloggiamento
Kit di foratura
Per agevolare la corretta esecuzione
della sede di montaggio, si offre un kit
di foratura con gli utensili sagomati
per le forature, alesature e
maschiature necessarie.
É necessario avere una perfetta sede
di montaggio al fine della funzionalità
e della durata del trasduttore.
I kit di foratura sono disponibili nelle
versioni:
KF12, KF18
Procedura di foratura
1) Effettuare il foro con la punta
(attrezzo 1)
2) Alesare il foro con alesatore
(attrezzo 2)
3) Effettuare il foro (d4) fino ad una
distanza dal foro pari alla somma di
(a+b+c) (attrezzo 3)
4) Creare la sede di tenuta ad una
distanza dal foro pari ad (a) (atrezzo 4)
5) Realizzare, con maschio di
sgrossatura, la filettatura 1/2-20UNF-2B
(riconoscibile dal numero maggiore di
filetti smussati per l’invito) (attrezzo 5)
6) Ripassare, con maschio di finitura,
la filettatura 1/2-20UNF-2B fino ad
una distanza dal fondo pari alla
somma di (a+b) (attrezzo 6).

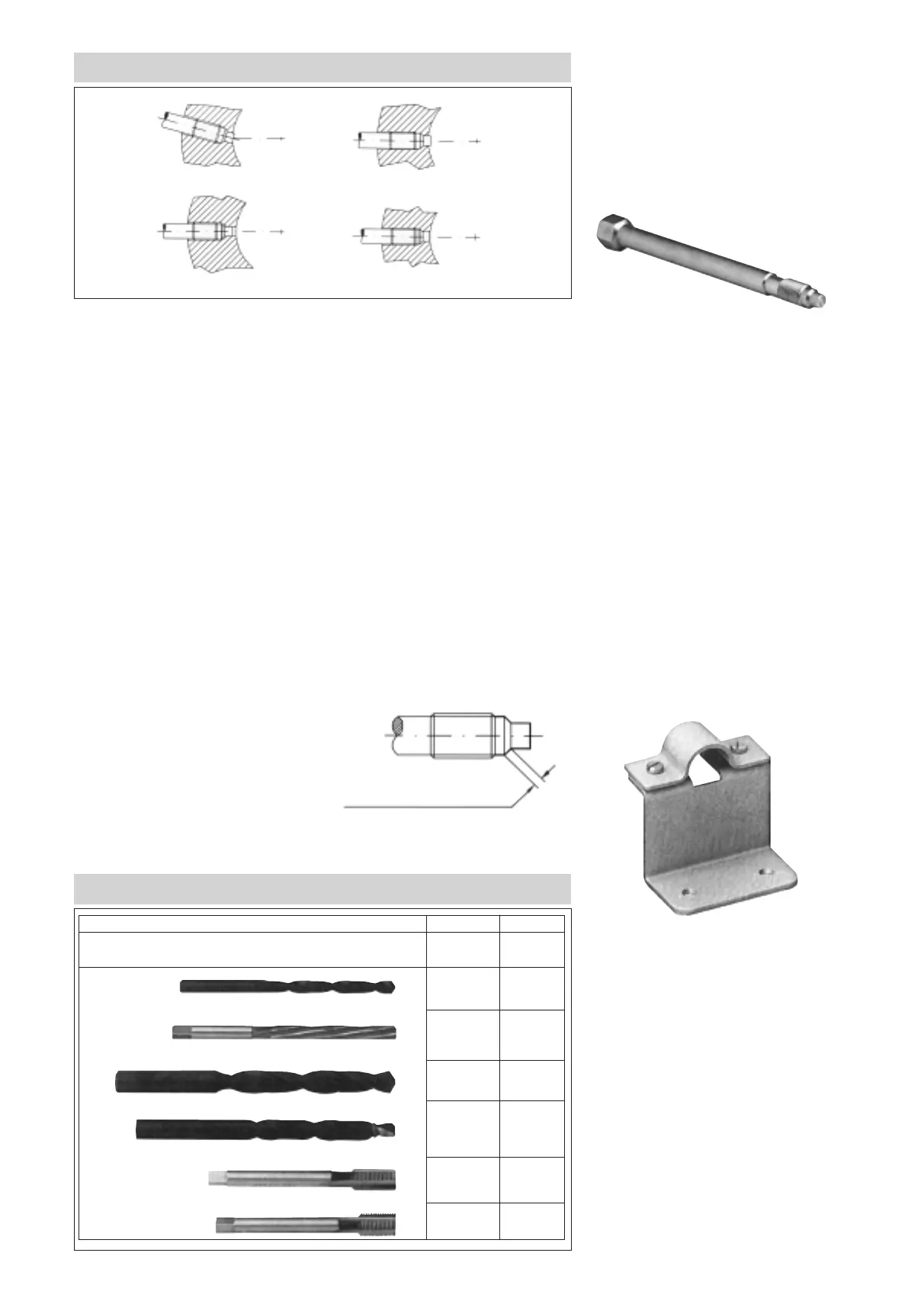

CORRETTA INSTALLAZIONE
Installazione del trasduttore
Installazione
Dopo aver lubrificato la parte filettata
del trasduttore, installarlo utilizzando
una coppia di serraggio massima di
50 Nm (5 Kgm / 500 in-lb).
KIT ATTREZZI DI FORATURA
KF12 KF18
1/2-20UNF-2B M18x1.5
Ø 7.6 Ø 9.75
Ø 7.95 Ø 10.1
Ø 13 Ø 20
Ø 11.5 Ø 16
con guida con guida
pilota pilota
1/2-20UNF-2B M18x1.5
sgrossatura sgrossatura
1/2-20UNF-2B M18x1.5
finitura finitura
Verifica delle dimensioni della sede
di montaggio
Le dimensioni della sede di montaggio
vanno verificate dopo l’esecuzione e
prima di montare il trasduttore.
Per questo può essere utilizzato lo
stelo di chiusura SC..., procedendo
come segue:
1) Verniciare con apposito inchiostro
la parte terminale dello stelo.
2) Lubrificare la parte filettata per
evitare eccessivi attriti.
3) Inserire lo stelo di chiusura ed
avvitare fino a battuta.
4) Rimuovere ed esaminare lo stelo.
Se si eccettuano le superfici a 45°, la
vernice dovrà essere intatta su tutto il
resto della superficie.
Rimozione
Per rimuovere il trasduttore dalla
propria sede e proseguire la
lavorazione, sono disponibili steli di
chiusura con identiche dimensioni
meccaniche.
Gli steli di chiusura si differenziano per
tipo di filettatura e la pressione
applicabile risulta per tutti pari a
2000bar.
Lo stelo di chiusura è disponibile nelle
versioni:
SC12 per sede da 1/2-20UNF
SC18 per sede M18x1,5
Staffa di fissaggio
I modelli con guaina flessibile
richiedono un preciso fissaggio della
custodia protezione del punto di
misura.
Per l’ancoraggio si consiglia l’impiego
della staffa (SF18) tenendo presente
che il punto di fissaggio deve essere
esente da vibrazioni (che si
ripercuotono sulla misura) ed in
assenza di temperature superiori alla
temperatura massima dello strain
gauge housing dichiarata sul foglio
tecnico del trasduttore.
Avviamento dell’estrusore
Con il trasduttore installato e senza
applicare pressione, portare il sistema
alla temperatura operativa.
Attendere finchè tutto il materiale sia
alla stessa temperatura, per evitare
che parti ancora allo stato solido
danneggino il trasduttore.
ERRATO ERRATO
ERRATO CORRETTO
superficie di contatto
3
