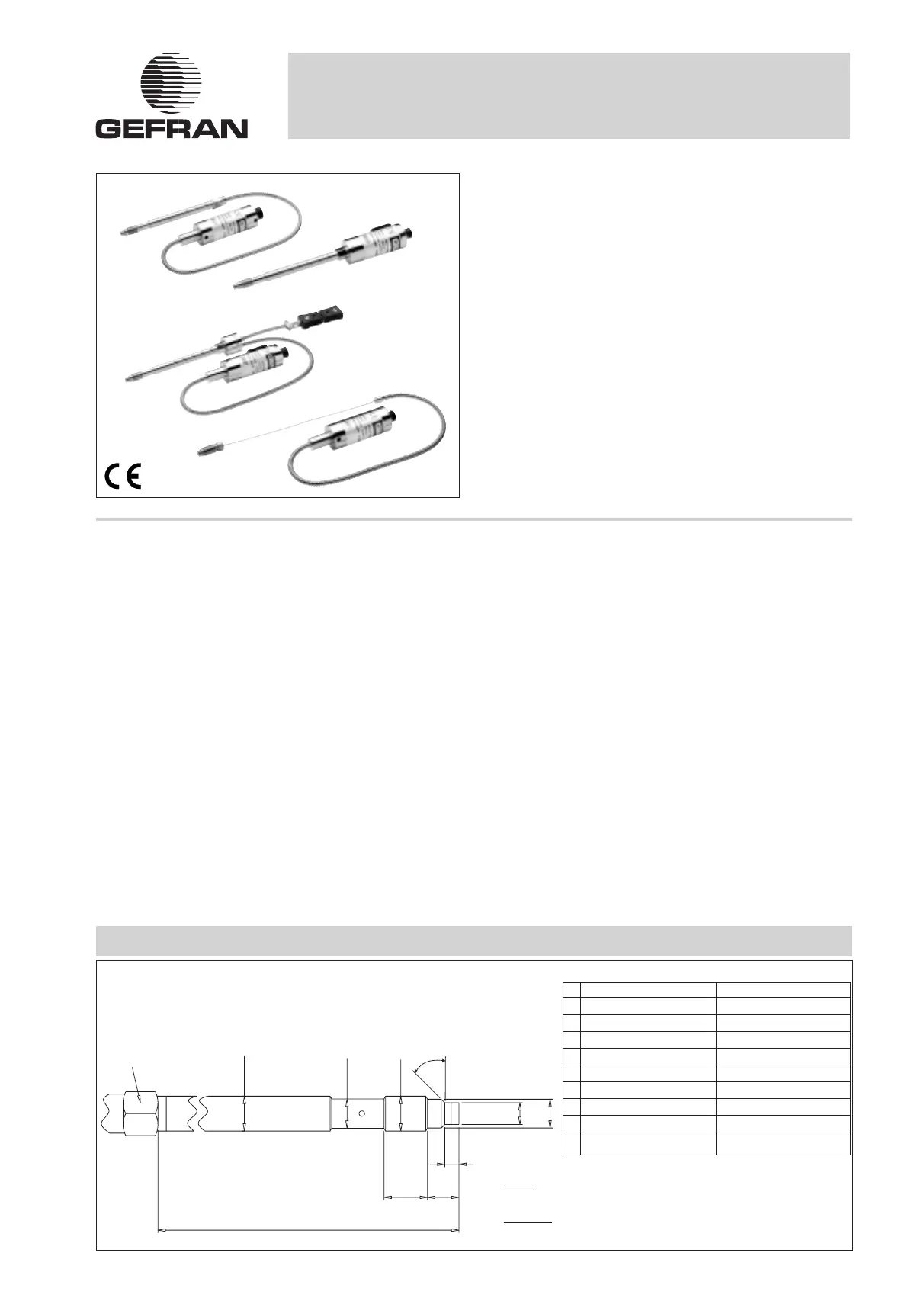

MANUAL DE UTILIZAÇÃO E MANUTENÇÃO
TRANSDUTORES / TRANSMISSORES DE PRESSÃO PARA
APLICAÇÕES COM TEMPERATURAS ELEVADAS
Dados Técnicos
• Utilização do transdutor
• Execução do alojamento do transdutor
• Instalação do transdutor
• Limpeza do alojamento e do transdutor
• Medidas a adotar para a cadeia de medição funcionar
corretamente
DADOS TÉCNICOS
Os processos de extrusão são
caracterizados por temperaturas
elevadas. Um controle da pressão de
extrusão implica, assim, a utilização de
transdutores próprios concebidos
especificamente para o efeito.
Os transdutores M e W estão confi-
gurados para medir pressões com
temperaturas elevadas e são caracte-
rizados pelo princípio da transmissão
hidráulica de pressão da membrana
anterior (de contato) para o elemento
sensível (ligado a um extensômetro),
que se encontra na zona termica-mente
não crítica.
A parte mais delicada do transdutor é a
membrana de contato com o meio em
medição.
Damos de seguida alguns conselhos
úteis para prolongar o mais possível a
vida útil dos transdutores.
a) Evite pancadas ou abrasões na
membrana de contato. Recomenda-mos
a sua proteção com a cobertura de
revestimento própria todas as vezes que
o transdutor for retirado da sua sede.
b) A sede de montagem deve ser muito
bem executada e utilizando o
equipamento mecânico apropriado para
respeitar a profundidade e o
alinhamento dos eixos dos furos e da
broca de perfuração.
É sobretudo necessário prestar espe-
cial atenção à perfuração que deve ser
coaxial ao filete pois uma diferença de
alinhamento de eixos superior a 0,2 mm
provoca a ruptura do transdutor logo na
fase de montagem.
É indispensável que a profundidade das
perfurações assegure a inexistên-cia de
câmaras ou espaços intersticiais onde
se possa depositar material de extrusão.
A membrana anterior não deve ficar
saliente em relação à parede interna do
extrusor para evitar contatos com o
parafuso de extrusão ou com os uten-
sílios para limpeza da câmara de
extrusão.
c) Antes da montagem do transdutor
numa máquina que já tenha operado,
verifique sempre as condições de lim-
peza da sede e, se for necessário,
elimine eventuais resíduos de mate-rial,
utilizando a ferramenta específica para
limpeza da sede.
d) O transdutor só deve ser removido
com a máquina vazia (sem pressão)
mas ainda quente.
Os descartes de material sólido cola-do
à membrana de contato podem
provocar a sua ruptura.
e) O transdutor deve ser limpo com
solventes próprios para o material de
processo.
Qualquer ação mecânica sobre a
membrana de contato altera a
funcionalidade da mesma e pode
provocar a sua ruptura.
DIMENSÕES MECÂNICAS DO TRANSDUTOR
D1 1/2-20UNF-2A M18x1,5
D2 ø 7,8 -0,05 [ø 0,31” -0,002] ø 10 -0,005 [ø 0,394” -0,002]
D3 ø 10,5 -0,025 [ø 0,41” -0,001] ø 16 -0,08 [ø 0,63” -0,003]
D4 ø 10,67 [ø 0,42”] ø 16 -0,4 [ø 0,63” -0,016]
D5 ø 12,7 [ø 0,5”] ø 18 [ø 0,71”]
A 5,56 -0,26 [0,22” -0,01]6 -0,26 [0,24” -0,01]
B 11,2 [0,44”] 14,8 -0,4 [0,58” -0,016]
C 15,74 [0,62”] 19 [0,75”]
CH 16 [5/8”] 19 [3/4”]
E 152,4 [6”] 152,4 [6”]
NOTA:
As dimensões são referidas à opção "4" da haste rígida (153mm - 6").
ATENÇÃO:
Para a instalação utilize um binário de aperto máximo de 56 Nm (500 in-lb)
17
