CÓDIGO DAS VERSÕES
TIPO DE ROSCAS
1
2
3
4
5
6
Execução do alojamento
Kit de perfuração
Para facilitar e proporcionar meios
adequados para a execução da sede de
montagem, oferecemos um kit de
perfuração com ferramentas molda-das
para as operações de perfurar, escarear
e brocar necessárias.
É necessário que a sede de monta-gem
seja perfeita para o transdutor funcionar
corretamente e ter longa vida útil.
Os kits de perfuração estão disponíveis
nas seguintes versões:
KF12, KF18
Processo de perfuração
1) Execute o furo com a broca
(ferramenta 1)
2) Escareie o furo com o escareador
(ferramenta 2)
3) Faça o furo (d4) até uma distância do
furo igual à soma de (a+b+c)
(ferramenta 3)
4) Crie a sede de retenção a uma di-
stância do furo igual a (a) (ferramenta 4)
5) Com o macho de desengrossamento,
faça o roscado 1/2-20UNF-2B
(identificável por ter maior número de
roscas chanfradas para entrada)
(ferramenta 5)
6) Passe de novo, com o macho de
acabamento, o roscado 1/2-20UNF-2B
até uma distância do fundo igual à soma
de (a+b) (ferramenta 6).

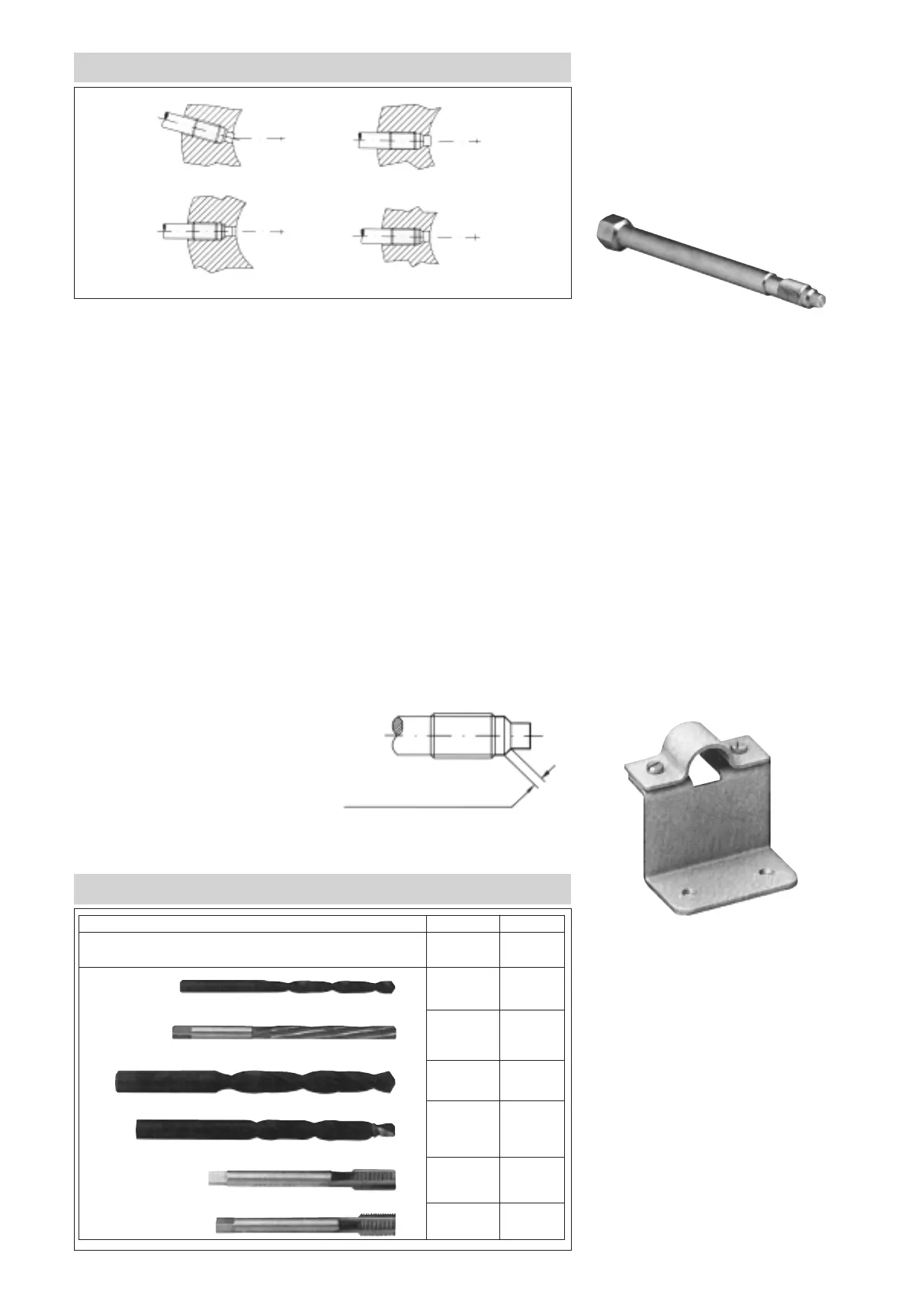

INSTALAÇÃO CORRETA
Instalação do transdutor
Instalação
Depois de ter lubrificado a parte
roscada do transdutor, instale-o
utilizando um binário de aperto
máximo de 50 Nm (5 Kgm / 500 in-lb).
KIT DAS FERRAMENTAS DE PERFURAÇÃO
KF12 KF18
1/2-20UNF-2B M18x1,5
Ø 7,6 Ø 9,75
Ø 7,95 Ø 10,1
Ø 13 Ø 20
Ø 11,5 Ø 16
com guia com guia
piloto piloto
1/2-20UNF-2B M18x1,5
desengrossamento desengrossamento
1/2-20UNF-2B M18x1,5
acabamento acabamento
Verificação das dimensões da sede
de montagem
As dimensões da sede de montagem
têm de ser verificadas após execução
e antes de montar o transdutor.
Para tal pode utilizar-se a haste de
fechamento SC..., procedendo do
modo seguinte:
1) Utilizando tinta própria, pinte a
parte terminal da haste.
2) Lubrifique a parte roscada para
evitar excessos de atrito.
3) Introduza a haste de fechamento e
enrosque até ao fim.
4) Retire a haste e examine-a.
Se excluirmos as superfícies a 45°, a
tinta deverá apresentar-se intacta em
toda a superfície restante.
Desmontagem
Para desmontar o transdutor da
própria sede e continuar o trabalho,
existem umas hastes de fechamento
à disposição que têm dimensões
mecânicas idênticas.
As hastes de fechamento distinguem-
se pelo tipo de roscado e a pressão
aplicável é igual para todas, 2000bar.
A haste de fechamento está
disponível nas seguintes versões:
SC12 para sede de 1/2-20UNF
SC18 para sede M18x1,5
Suporte de fixação
Os modelos com blindagem flexível
necessitam de fixação precisa da
custódia de proteção do ponto de
medição.
Para a fixação aconselhamos a
utilização do suporte (SF18), tendo
presente que o ponto de fixação não
pode estar sujeito a vibrações (que se
repercutem na medição) e não pode
ter temperaturas superiores à
temperatura máxima do alojamento
do extensômetro declarada na ficha
técnica do transdutor.
Ligação do extrusor
Com o transdutor instalado e sem
aplicar pressão, coloque o sistema à
temperatura de operação.
Aguarde até o material estar todo à
mesma temperatura, para evitar que
as partes ainda em estado sólido
danifiquem o transdutor.
ERRADO ERRADO
ERRADO CORRETO
superfície de contato
18
