Limpeza do alojamento do transdutor
Ferramenta para limpeza da sede
Conforme referido nas notas de
aplicação é necessário fazer a
limpeza do alojamento antes da
montagem do transdutor.
A ferramenta de limpeza é um
utensílio com elementos cortantes de
metal duro, fabricada especificamente
para remover os resíduos de material
de trabalhos anteriores.
Procedimento aconselhado
Esta operação deve ser realizada com
o material no estado líquido.
1) Introduza a ferramenta na sede,
enrosque a haste porta-fresa normal-
mente, com passos de 1/4 de rotação.
2) Rode a fresa piloto no sentido
horário, até deixar de haver qualquer
resistência ao corte.
3) Repita a operação descrita até
limpeza completa.
Por motivos de construção, o binário
máximo que se pode aplicar à fresa
piloto é de 15 Nm (1,5 Kgm).
No caso da oclusão do orifício
necessitar de um binário superior para
ser removida, utilize o kit de
perfuração seguindo o procedimento
aconselhado.
A ferramenta de limpeza está
disponível nas seguintes versões:
CT12 para sede de 1/2-20UNF
CT18 para sede M18x1,5
Precauções para a calibração
Processo de calibração
Com o transdutor instalado e ligado ao
instrumento de medição sem aplicar
pressão, coloque o sistema à
temperatura de operação.
A calibração da cadeia de medição
ligada ao transdutor é realizada do
modo seguinte:
1) Ponha a zero a indicação no
instrumento para zerar o shift zero de
variação de temperatura
2) Faça a calibração do instrumento e
faça visualizar no instrumento o valor
que está indicado no campo calibração
da chapa do transdutor (80% do fundo
de escala)
3) Se, concluídas as operações
descritas, o instrumento não indicar
exatamente o zero, repita as operações
dos pontos 1 e 2.
Deste modo o instrumento está
calibrado para dar uma indicação exata
na unidade de medida selecionada.

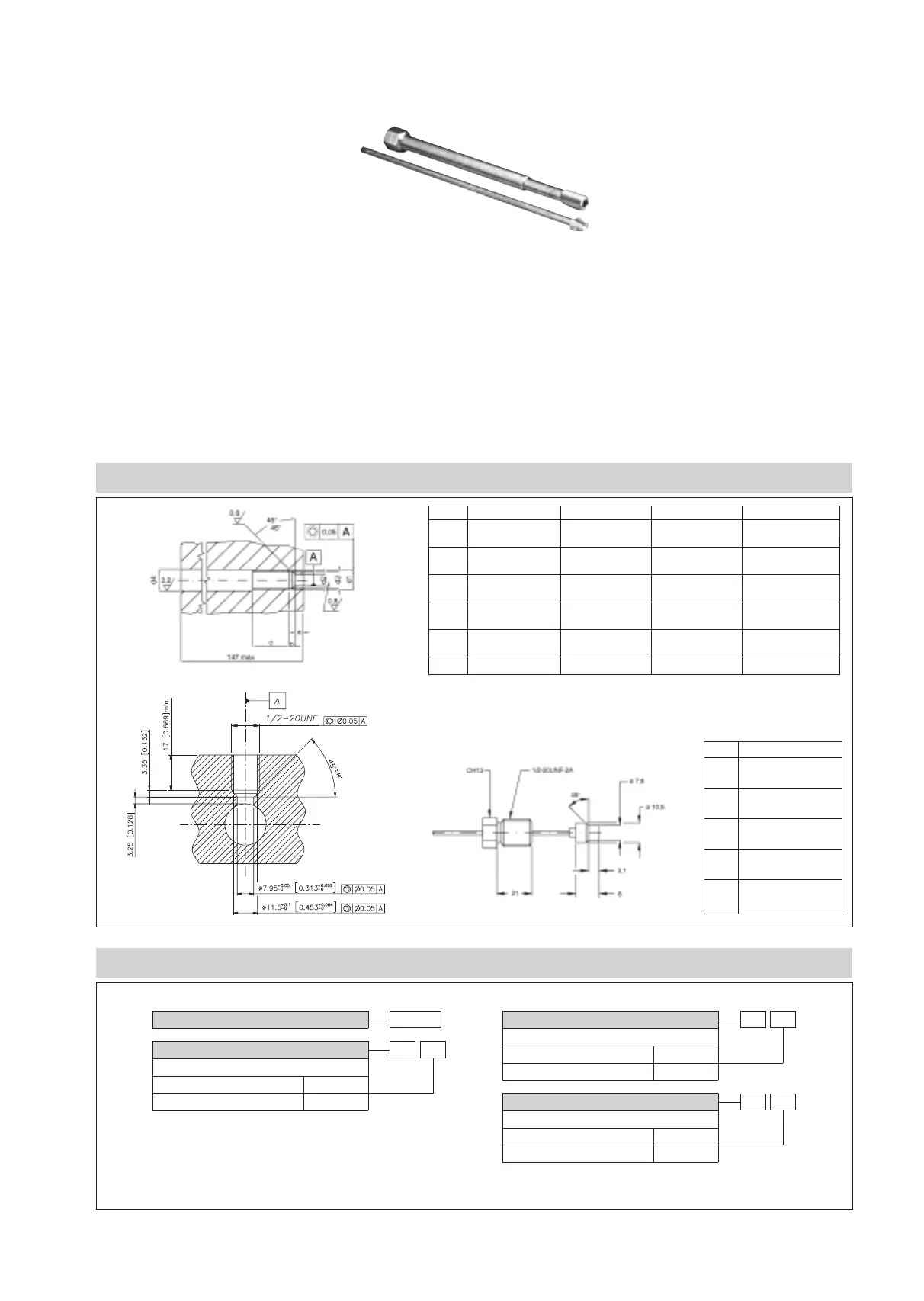

DIMENSÕES MECÂNICAS DO TRANSDUTOR / PERFURAÇÃO
D1 1/2-20UNF M10x1.0 M14x1.5 M18x1.5
D2 .313 ±.001” .241 ±.001” .319 ±.001” .398 ±.001”
[7.95 ±.03mm] [6.12 ±.03mm] [8.10 ±.03mm] [10.10 ±.03mm]
D3 .454 ±.004” .344 ±.004” .478 ±.004” .634 ±.004”
[11.53 ±.10mm] [8.74 ±.10mm] [12.14 ±.10mm] [16.10 ±.10mm]
D4 .515” [13mm] .515” [13mm] .630” [16mm] .790” [20mm]
minimum minimum minimum minimum
A .225” [5.72mm] .263” [6.68mm] .240” [6.10mm] .240” [6.10mm]
minimum minimum minimum minimum
B .17” [4.3mm] .11” [2.8mm] .16” [4.0mm] .16” [4.0mm]
maximum maximum maximum maximum
C .75” [19mm] .75” [19mm] .75” [19mm] .99” [25mm]
D1 1/2-20UNF
D2 .307/.305”
[7.80/7.75mm]
D3 .414/.412”
[10.52/10.46mm]
A .125/.120”
[3.18/3.05mm]
B .318/.312”
[8.08/7.92mm]
C .81”
[20.6mm]
HASTE DE FECHAMENTO
Rosca
1/2-20UNF 12
M18x1,5 18
SC
CÓDIGO DE PEDIDO DAS FERRAMENTAS E ACESSÓRIOS
GEFRAN spa reserva-se o direito de efetuar qualquer modificação, estética ou funcional, a qualquer momento, sem nenhum aviso prévio.
SUPORTE DE FIXAÇÃO
SF 18
KIT DE PERFURAÇÃO
Rosca
1/2-20UNF 12
M18x1,5 18
KF
FERRAMENTA DE LIMPEZA
Rosca
1/2-20UNF 12
M18x1,5 18
CT
Nota:
A pedido, é possível solicitar ferramentas e
accesórios para outros tipos de rosca.
