Limpieza del alojamiento del
transductor
Herramienta de limpieza del
alojamiento
Tal como se ha indicado en las notas de
aplicación, es necesario realizar la
limpieza del alojamiento antes de montar
el transductor. La herramienta de limpieza
es un utensilio cortante de metal duro
específicamente fabricado para eliminar
los residuos de material resultantes de
elaboraciones precedentes.
Procedimiento aconsejado
La operación debe ser realizada con el
material en estado fluido.
1) Introducir la herramienta en el
alojamiento, atornillar el vástago porta-
fresa normalmente con paso igual a 1/4
de vuelta.
2) Girar la fresa piloto en el sentido de las
agujas del reloj hasta obtener que cese
toda resistencia al corte.
3) Repetir la operación descrita hasta
obtener la limpieza total.
Debido a motivos de fabricación, el par
máximo aplicable a la fresa piloto es de
15 Nm (1,5 Kgm).
Si la oclusión del orificio requiere pares
superiores para poder eliminar el
problema, es necesario utilizar el kit de
perforación aplicando el procedimiento
aconsejado.
La herramienta de limpieza se
encuentra disponible en las versiones:
CT12 para alojamiento de 1/2-20UNF
CT18 para alojamiento M18x1,5
Indicaciones para la calibración
Procedimiento de calibración
Con el transductor instalado y conectado
con el instrumento de medición, y sin
presionarlo, disponer el sistema en la
correspondiente temperatura operativa.
La calibración de la cadena de medición
conectada con el transductor se realiza de
la siguiente manera:
1) Poner en cero la indicación en el
instrumento para devolver a cero el shift de
cero de la variación de temperatura;
2) Realizar la calibración del instrumento y
obtener la aparición en el monitor del valor
indicado bajo la opción "calibración" en la
placa del transductor (80% de plena
escala);
3) Si una vez terminadas las operaciones
descritas el instrumento no indica
exactamente el cero, repetir las
operaciones indicadas en los precedentes
puntos 1 y 2.
De esta manera el instrumento queda
calibrado para entregar la exacta
indicación en la unidad de medida
seleccionada.

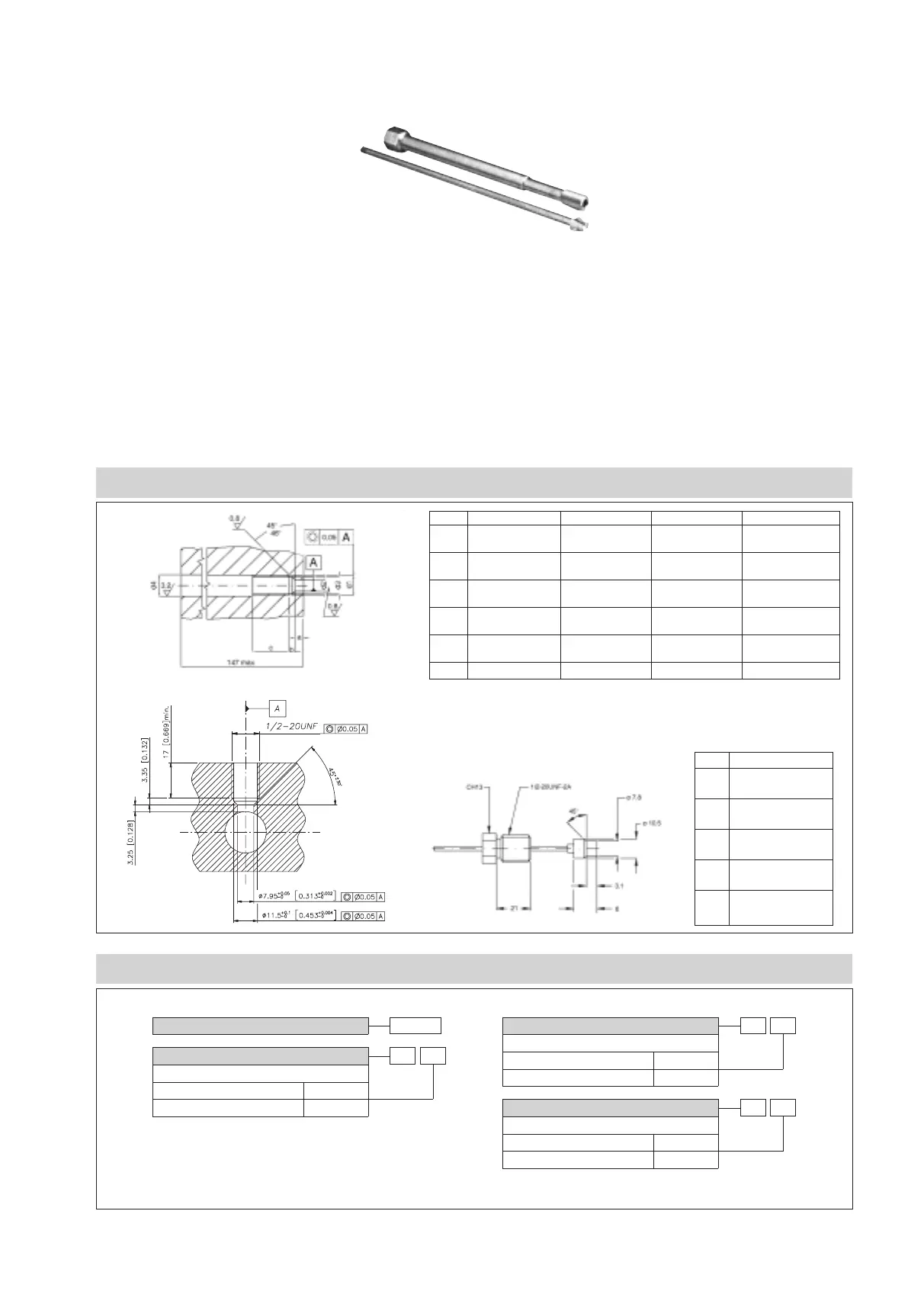

DIMENSIONES MECÁNICAS TRANSDUCTOR / PERFORACIÓN
D1 1/2-20UNF M10x1.0 M14x1.5 M18x1.5
D2 .313 ±.001” .241 ±.001” .319 ±.001” .398 ±.001”
[7.95 ±.03mm] [6.12 ±.03mm] [8.10 ±.03mm] [10.10 ±.03mm]
D3 .454 ±.004” .344 ±.004” .478 ±.004” .634 ±.004”
[11.53 ±.10mm] [8.74 ±.10mm] [12.14 ±.10mm] [16.10 ±.10mm]
D4 .515” [13mm] .515” [13mm] .630” [16mm] .790” [20mm]
minimum minimum minimum minimum
A .225” [5.72mm] .263” [6.68mm] .240” [6.10mm] .240” [6.10mm]
minimum minimum minimum minimum
B .17”
[4.3mm] .11” [2.8mm] .16” [4.0mm] .16” [4.0mm]
maximum maximum maximum maximum
C .75”
[19mm] .75” [19mm] .75” [19mm] .99” [25mm]
D1 1/2-20UNF
D2 .307/.305”
[7.80/7.75mm]
D3 .414/.412”
[10.52/10.46mm]
A .125/.120”
[3.18/3.05mm]
B .318/.312”
[8.08/7.92mm]
C .81”
[20.6mm]
VÁSTAGO DE CIERRE
Roscado
1/2-20UNF 12
M18x1,5 18
SC
SIGLA DI PEDIDO HERRAMIENTAS Y ACCESORIOS
GEFRAN S.p.a. se reserva la facultad de introducir en cualquier momento modificaciones por razones estéticas o de funcionamiento sin obligación de aviso previo.
ELEMENTO DE FIJACIÓN
SF 18
KIT DE PERFORACIÓN
Roscado
1/2-20UNF 12
M18x1,5 18
KF
HERRAMIENTA DE LIMPIEZA
Roscado
1/2-20UNF 12
M18x1,5 18
CT
Nota:
Bajo pedido se suministran herramientas y
accesorios para otros tipos de roscado.
16
