Pulizia alloggiamento trasduttore
Attrezzo pulizia sede
Come ricordato nelle note applicative,
è necessario procedere alla pulizia
dell’alloggiamento prima del
montaggio del trasduttore.
L’attrezzo di pulizia è un utensile a
taglienti in metallo duro,
appositamente realizzato per
rimuovere residui di materiale delle
lavorazioni precedenti.
Procedura consigliata
L’operazione deve essere svolta con il
materiale allo stato fluido.
1) Introdurre l’attrezzo nella sede,
avvitare lo stelo portafresa
normalmente con passi da 1/4 di giro.
2) Ruotare la fresa pilota in senso
orario, fino al decadere di ogni
resistenza al taglio.
3) Ripetere l’operazione descritta fino
a totale pulitura.
Per ragioni costruttive la coppia
massima applicabile alla fresa pilota è
di 15 Nm (1,5 Kgm).
Nel caso l’occlusione del foro richieda
coppie superiori per essere rimossa,
deve essere ustao il kit di foratura
seguendo la procedura consigliata.
L’attrezzo di pulizia è disponibile nelle
versioni:
CT12 per sede da 1/2-20UNF
CT18 per sede M18x1,5
Accorgimenti per la taratura
Procedura di taratura
Con il trasduttore installato e collegato
allo strumento di misura senza
applicare pressione, portare il sistema
alla temperatura operativa.
La taratura della catena di misura
connessa al trasduttore si esegue in
questo modo:
1) Azzerare l’indicazione sullo
strumento per azzerare lo shift di zero
della variazione di temperatura
2) Effettuare la calibrazione dello
strumento e far visualizzare allo
strumento il valore indicato alla voce
calibrazione sulla targhetta del
trasduttore (80% del fondo scala)
3) Se finite le operazioni descritte lo
strumento non indica esattamente lo
zero, ripetere i punti 1 e 2.
In questo modo lo strumento è tarato
per fornire l’esatta indicazione
nell’unità ingegneristica scelta.

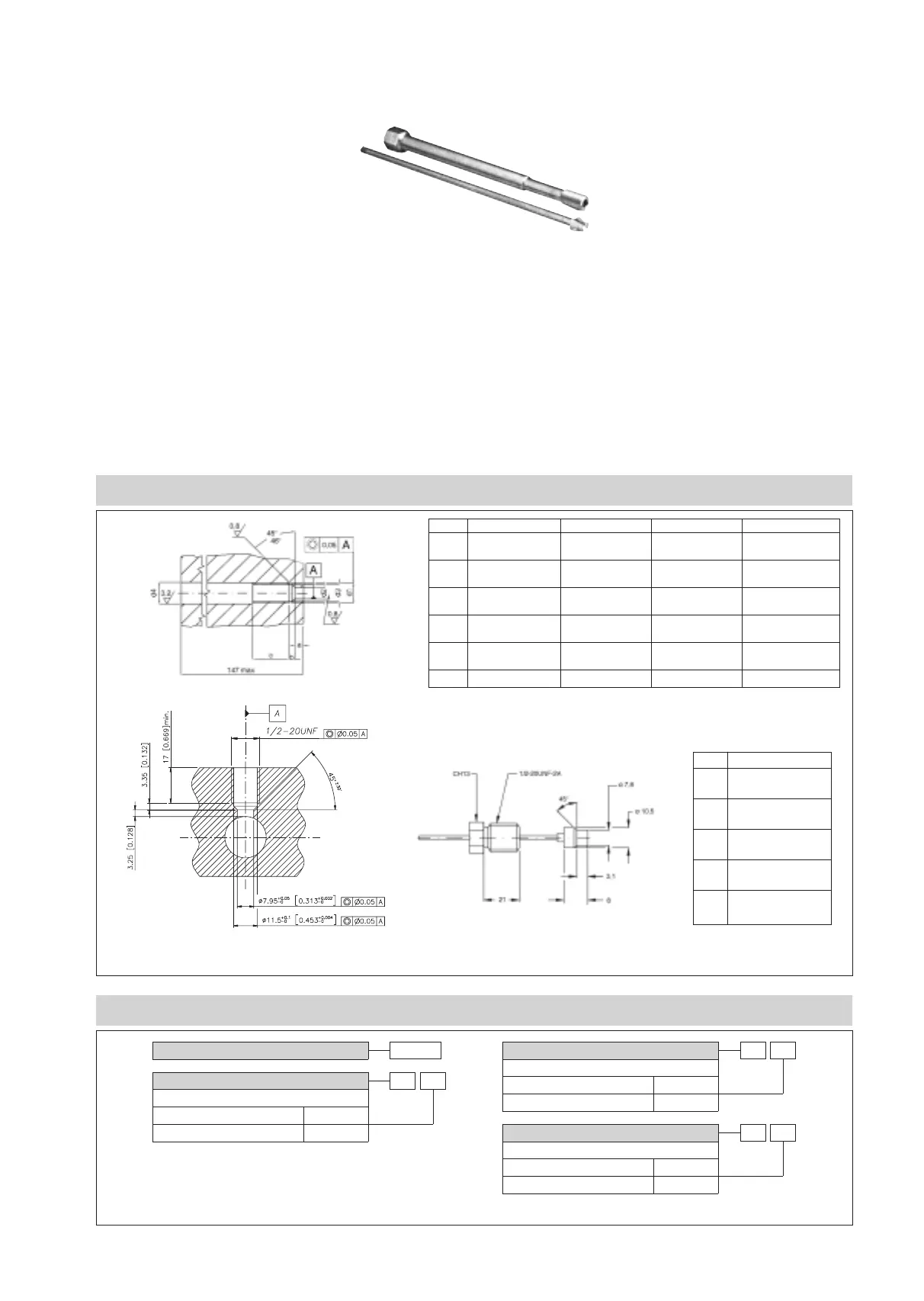

DIMENSIONI MECCANICHE TRASDUTTORE / FORATURA
D1 1/2-20UNF M10x1.0 M14x1.5 M18x1.5
D2 .313 ±.001” .241 ±.001” .319 ±.001” .398 ±.001”
[7.95 ±.03mm] [6.12 ±.03mm] [8.10 ±.03mm] [10.10 ±.03mm]
D3 .454 ±.004” .344 ±.004” .478 ±.004” .634 ±.004”
[11.53 ±.10mm] [8.74 ±.10mm] [12.14 ±.10mm] [16.10 ±.10mm]
D4 .515”
[13mm] .515” [13mm]
.630” [16mm] .790” [20mm]
minimum minimum minimum minimum
A .225”
[5.72mm] .263” [6.68mm]
.240” [6.10mm] .240”
[6.10mm]
minimum minimum minimum minimum
B .17”
[4.3mm] .11”
[2.8mm] .16”
[4.0mm] .16” [4.0mm]
maximum maximum maximum maximum
C .75”
[19mm] .75” [19mm]
.75” [19mm] .99”
[25mm]
D1 1/2-20UNF
D2 .307/.305”
[7.80/7.75mm]
D3 .414/.412”
[10.52/10.46mm]
A .125/.120”
[3.18/3.05mm]
B .318/.312”
[8.08/7.92mm]
C .81”
[20.6mm]
STELO DI CHIUSURA
Filettatura
1/2-20UNF 12
M18x1,5 18
SC
SIGLA DI ORDINAZIONE UTENSILI E ACCESSORI
La GEFRAN spa si riserva di apportare qualsiasi modifica, estetica o funzionale, senza preavviso alcuno ed in qualsiasi momento
STAFFA DI FISSAGGIO
SF 18
KIT DI FORATURA
Filettatura
1/2-20UNF 12
M18x1,5 18
KF
ATTREZZO DI PULIZIA
Filettatura
1/2-20UNF 12
M18x1,5 18
CT
Nota:
su richiesta, é possibile richiedere utensili e
accessori per altri tipi di filettature.
