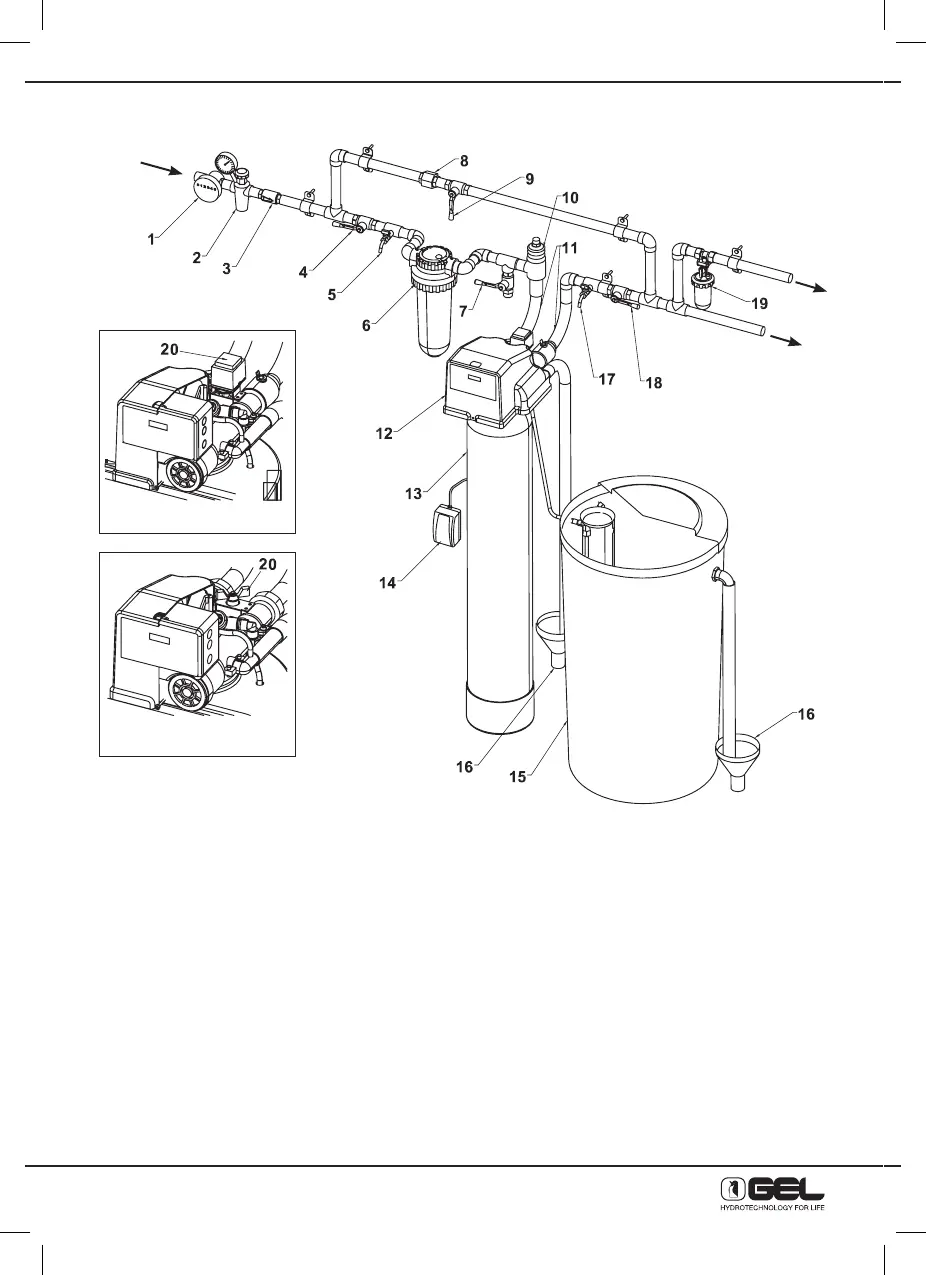

9.2 - INSTALLATION DU MODELE A DOUBLE-CORPS-DECAL
1) Compteur
2) Réducteur de pression (seulement si
nécessaire)
3) Vanne de retenue
4) Vanne d’interception en amont
5) Robinet pour prélèvement échantillon eau
brute
6) Filtre anti-sable
7) Dérivation eau filtrée pour d’autres utilisations
8) Raccord-embout
9) Robinet-vanne by-pass
10) Soupape d’aération (seulement pour Decal
250B-320B-500B)
11) Tuyaux flexibles ou joints anti-vibrations
12) Coiffe de l’adoucisseur
13) Bouteille adoucisseur
14) Prise de courant 230V - 50/60Hz
15) Bac à sel
16) Décharges
17) Robinet prélèvement échantillon eau adoucie
18) Vanne d’interception en aval
19) Doseur anticalcaire (pour protéger le chauffe-
eau)
20) Vanne mélangeuse
Vanne mélangeuse automatique
Entrée
eau
Vanne mélangeuse manuelle
Vers la
chaudière
Vers le
réseau
N.B. pour les modèles BIG (200-250-320-500) l’entrée et la sortie sont inversés
