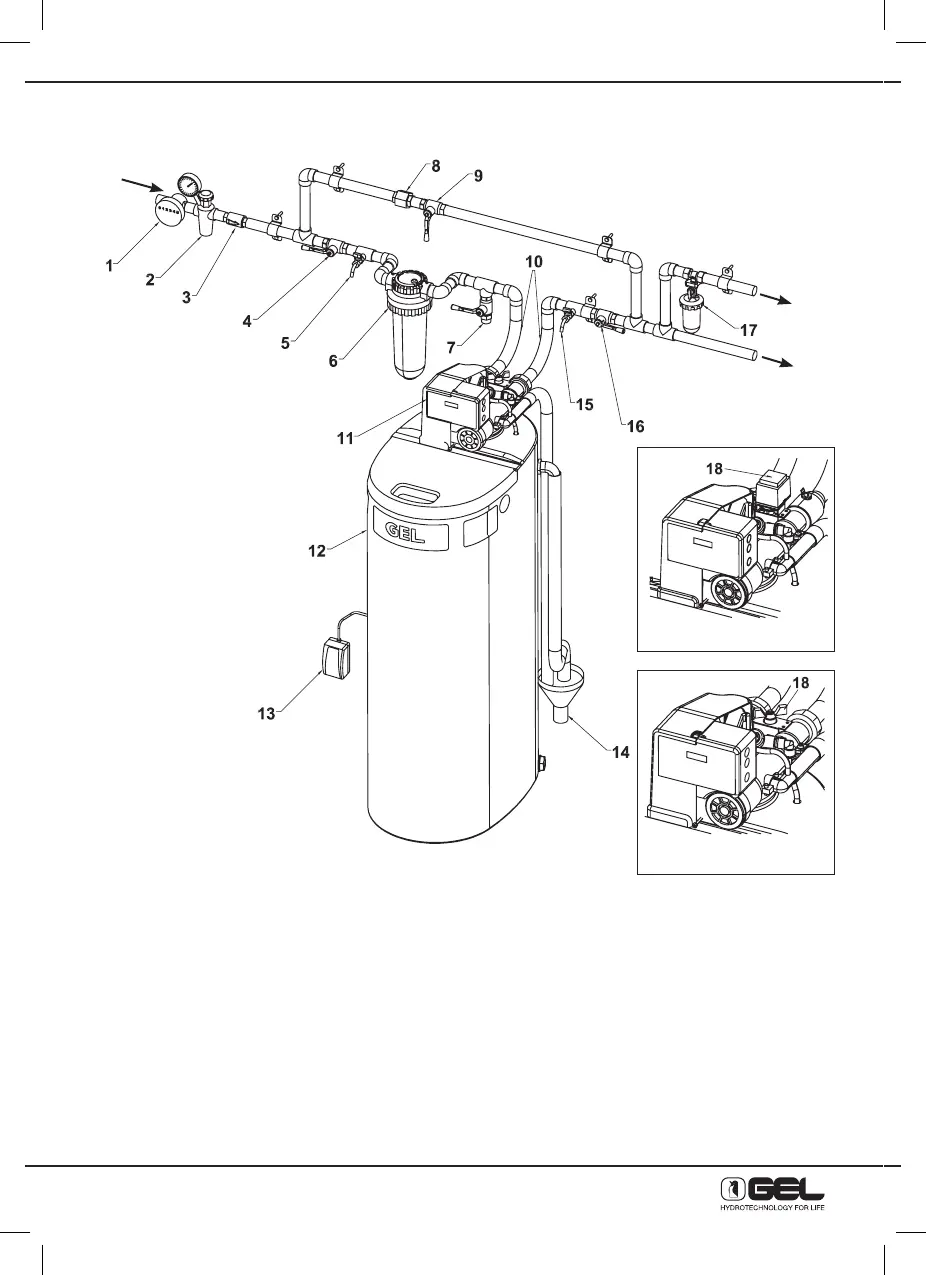

9.3 - INSTALLATION MODELE MONOBLOC - DECALUX
1) Compteur
2) Réducteur de pression (seulement si
nécessaire)
3) Vanne de retenue
4) Vanne d’interception en amont
5) Robinet prélèvement échantillon eau brute
6) Filtre anti-sable
7) Dérivation eau filtrée pour d’autres usages
8) Raccord-embout
9) Vanne-robinet by-pass
10) Raccords flexibles ou joints anti-vibrations
11) Coiffe adoucisseur
12) Cabinet adoucisseur
13) Prise de courant 230V - 50/60Hz
14) Décharge
15) Robinet prélèvement échantillon eau adoucie
16) Vanne d’interception en aval
17) Doseur anticalcaire (pour protéger le chauffe-
eau)
18) Vanne mélangeuse
Vanne mélangeuse automatique
Vanne mélangeuse manuelle
Entrée
eau
Vers la
chaudière
Vers le
réseau
