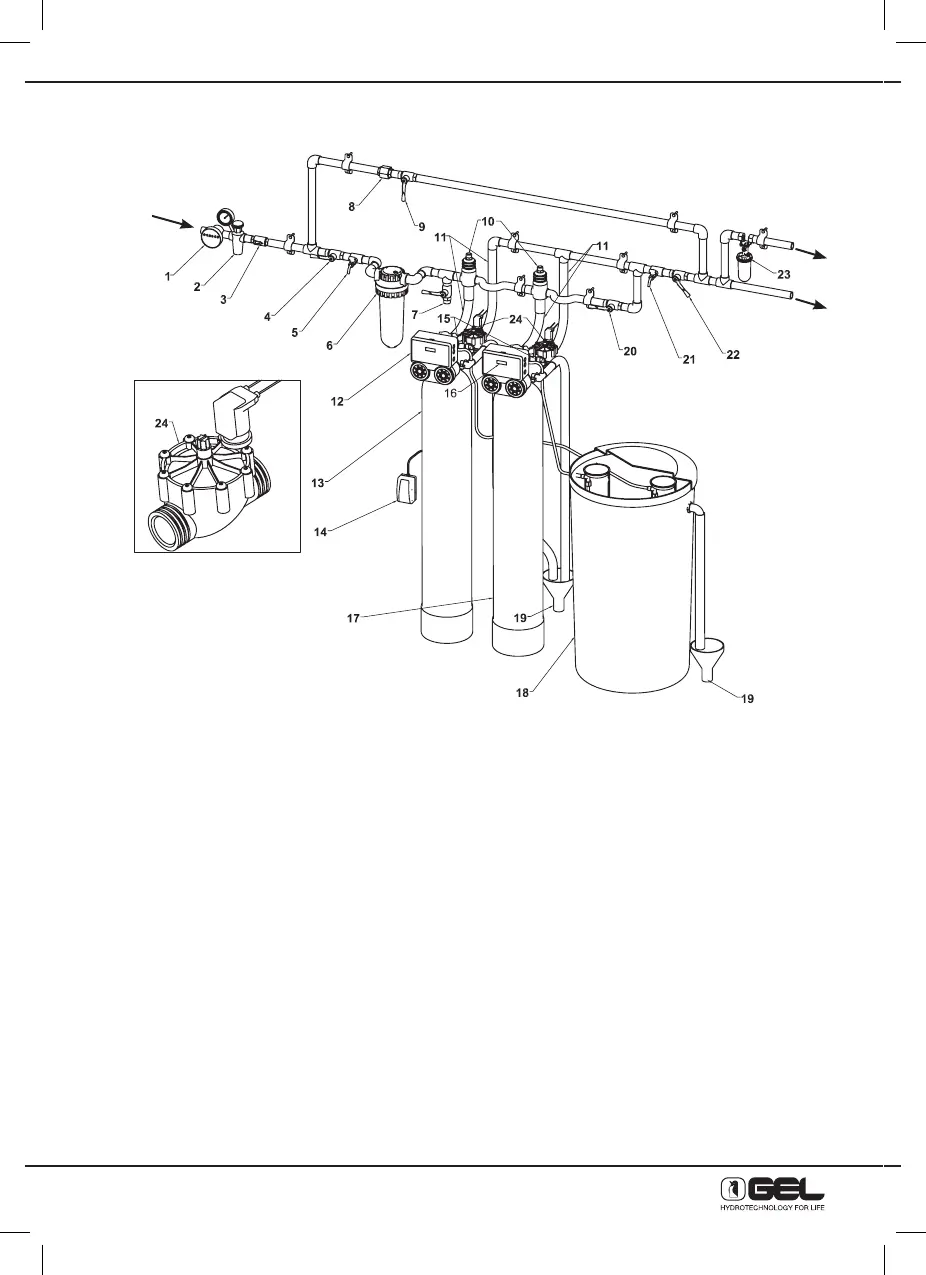

9.4 - INSTALLATION MODELE DUPLEX
1) Compteur
2) Réducteur de pression (seulement si
nécessaire)
3) Vanne de retenue
4) Vanne d’interception en amont
5) Robinet prélèvement échantillon eau brute
6) Filtre anti-sable
7) Dérivation eau filtrée pour d’autres usages
8) Raccord-embout
9) Vanne-robinet by-pass
10) Soupape d’aération (seulement pour Duplex
250B-320B-500B)
11) Raccords flexibles ou joints anti-vibrations
12) Coiffe adoucisseur “A”
13) Bouteille adoucisseur “A”
14) Prise de courant 230V - 50/60Hz
15) Module producteur de chlore (seulement
pour la version AD)
16) Coiffe adoucisseur “B”
17) Bouteille adoucisseur “B”
18) Bac à sel
19) Décharges
20) Robinet By-pass Vanne mélangeuse
21) Robinet prélèvement échantillon eau adoucie
22) Vanne d’interception en aval
23) Doseur anticalcaire (pour protéger le chauffe-
eau)
24) Vannes de blocage (bi-stable)
N.B. pour les modèles BIG (200-250-320-500) l’entrée et la sortie sont inversés
Entrée
eau
Vers la
chaudière
Vers le
réseau
