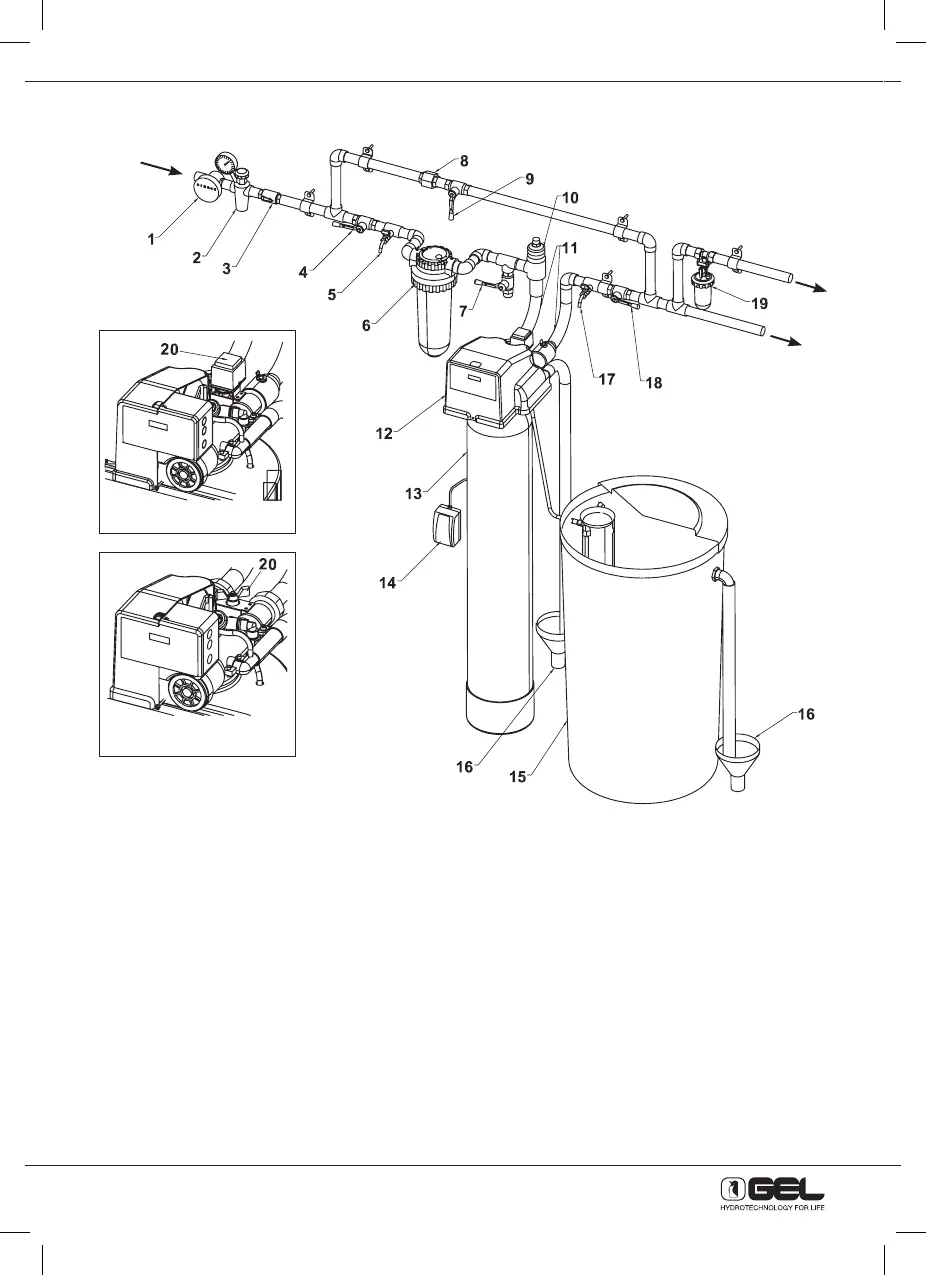

9.2 - INSTALLAZIONE MODELLO DOPPIO CORPO DECAL
14
1) Contatore
2) Riduttore di pressione (solo se necessario)
3) Valvola di ritegno
4) Valvola di intercettazione a monte
5) Rubinetto prelievo campione acqua greggia
6) Filtro antisabbia
7) Derivazione acqua filtrata per altri usi
8) Raccordo a bocchettone
9) Saracinesca by-pass
10) Valvola areazione (solo per Decal 250/B -
320/B - 500/B)
11) tubi flessibili o giunti antivibranti
12) Testata addolcitore
13) Bombola addolcitore
14) Presa di corrente 230V - 50/60Hz
15) Tino sale
16) Scarichi
17) Rubinetto prelievo campione acqua addolcita
18) Valvola di intercettazione a valle
19) Dosatore anticalcare (per protezione caldaia)
20) Valvola miscelatrice
Valvola miscelatrice automatica
Ingresso
acqua
Valvola miscelatrice manuale
Alla
caldaia
All’impianto
N.B. Sui modelli BIG (200 - 250 - 320 - 500) l’ingresso e l’uscita sono invertiti.
