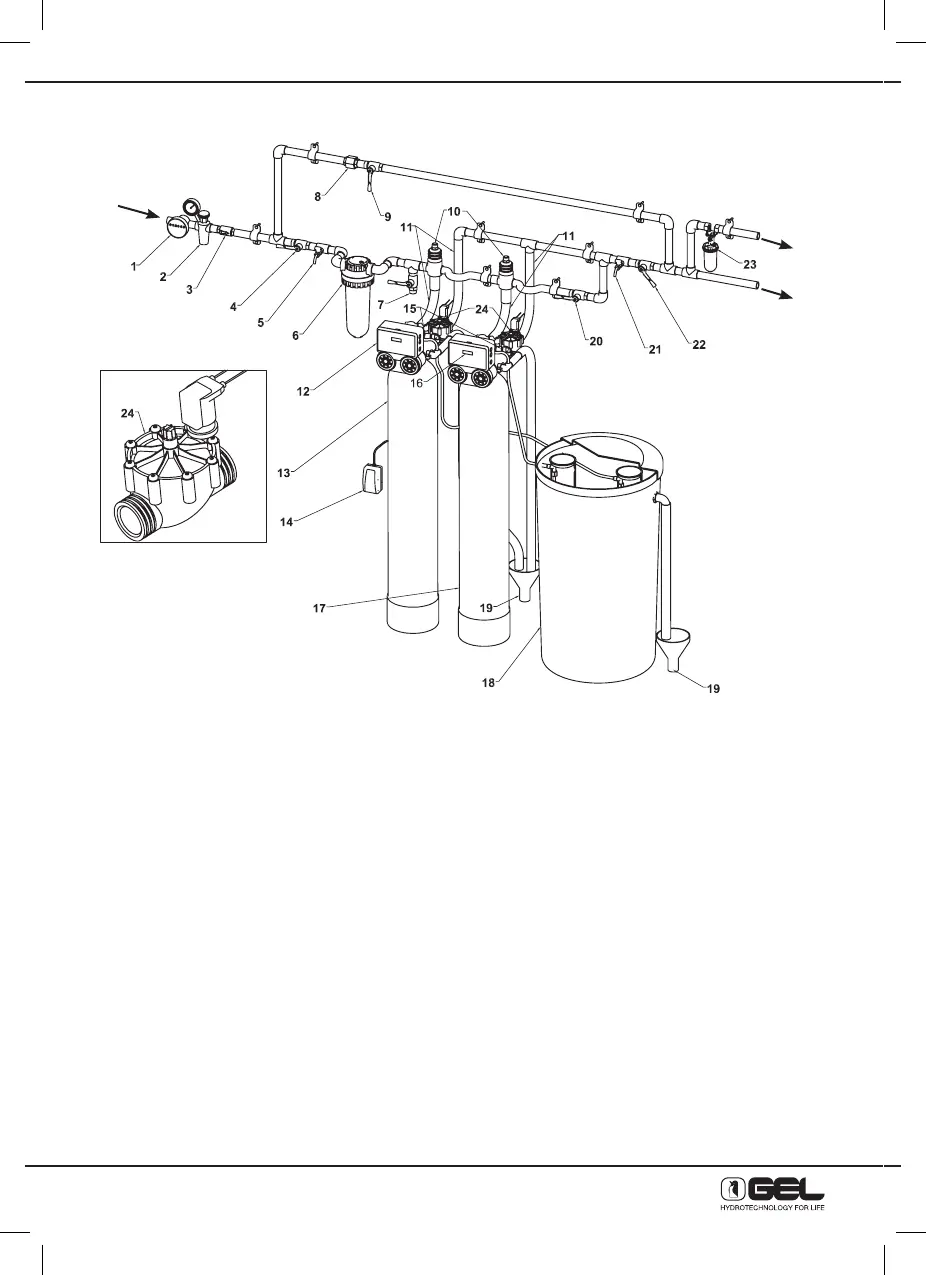

9.4 - INSTALAREA MODELULUI MONOBLOC DUPLEX
1) Contor
2) Reductor presiune (numai daca e necesar)
3) Clapeta retinere
4) Robinet inchidere in amonte
5) Robinet prelevare mostra apa bruta
6) Filtru deznisipator
7) Derivatie apa filtrata pentru alte utilizari
8) Racord olandez
9) Robinet by-pass
10) Aerisitor (numai pentru Duplex 250/B-320/B-
500/B)
11) Conducte flexibile sau racorduri antivibrante
12) Cap dedurizator A
13) Butelie dedurizator A
14) Priza de curent 230V-50/60Hz
15) Modul producator de clor (numai la versiunea
AD)
16) Cap dedurizator B
17) Butelie dedurizator B
18) Rezervor sare
19) Goliri
20) Robinet by-pass vana de amestec
21) Robinet prelevare mostra apa dedurizata
22) Robinet inchidere in aval
23) Dozator anticalcar (pentru protectia cazanului)
24) Vana de blocare (bistabila)
Nota: La modelele BIG (200-250-320-500) intrarea si iesirea sunt inversate
Intrare
apa
La cazan
La instalatie
