GEL DECAL - Page 16

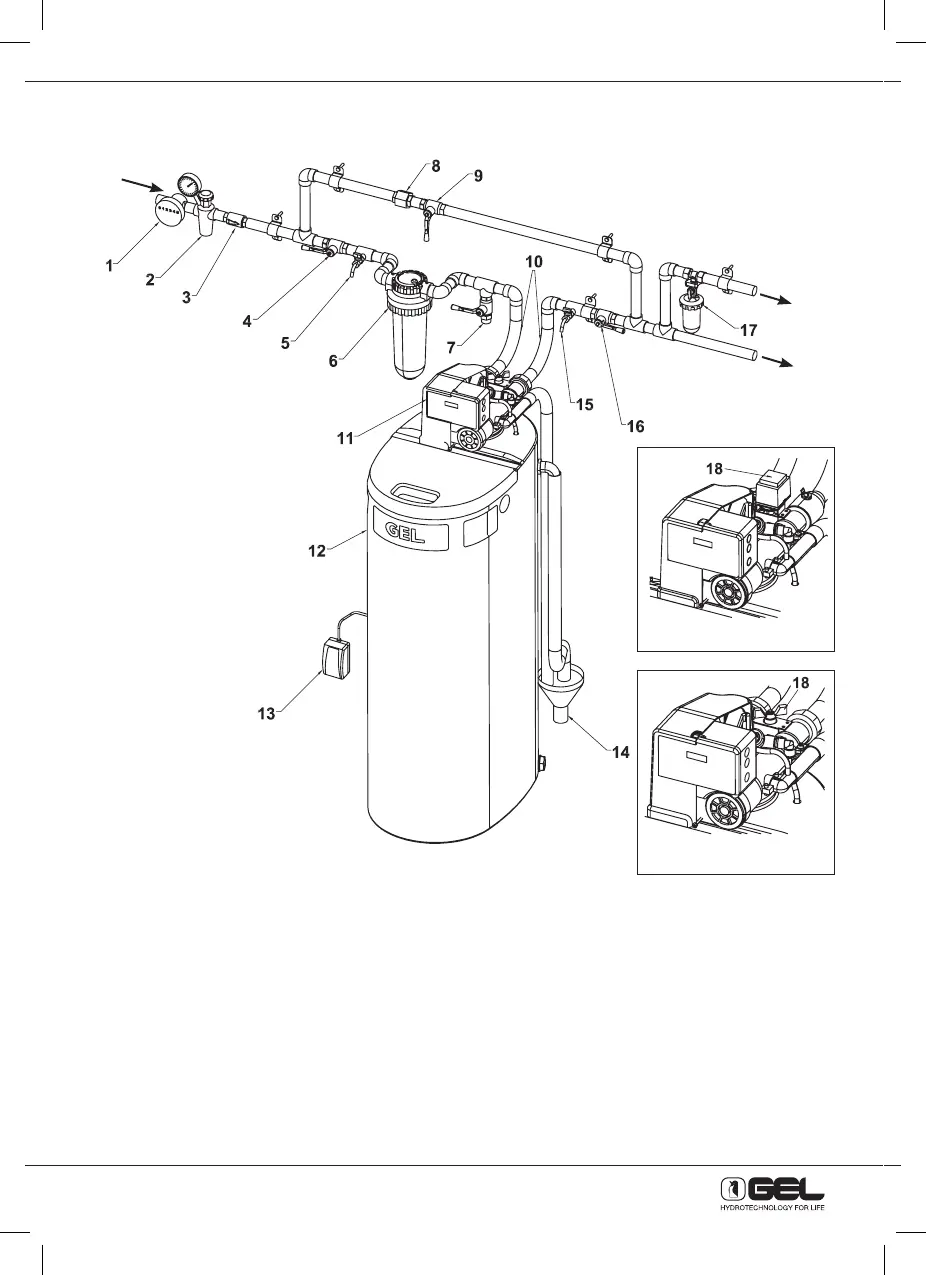

9.3 - INSTALLAZIONE MODELLO MONOBLOCCO DECALUX
16
1) Contatore
2) Riduttore di pressione (solo se ne cessario)
3) Valvola di ritegno
4) Valvola di intercettazione a monte
5) Rubinetto prelievo campione acqua greggia
6) Filtro antisabbia
7) Derivazione acqua filtrata per altri usi
8) Raccordo a bocchettone
9) Saracinesca by-pass
10) Tubi flessibili o giunti antivibranti
11) Testata addolcitore
12) Cabinato addolcitore
13) Presa di corrente 230V - 50/60Hz
14) Scarico
15) Rubinetto prelievo campione acqua addolcita
16) Valvola di intercettazione a valle
17) Dosatore anticalcare (per protezione caldaia)
18) Valvola miscelatrice
Valvola miscelatrice automatica
Valvola miscelatrice manuale
Ingresso
acqua
Alla
caldaia
All’impianto
