9.4 - INSTALLAZIONE MODELLO DUPLEX
18

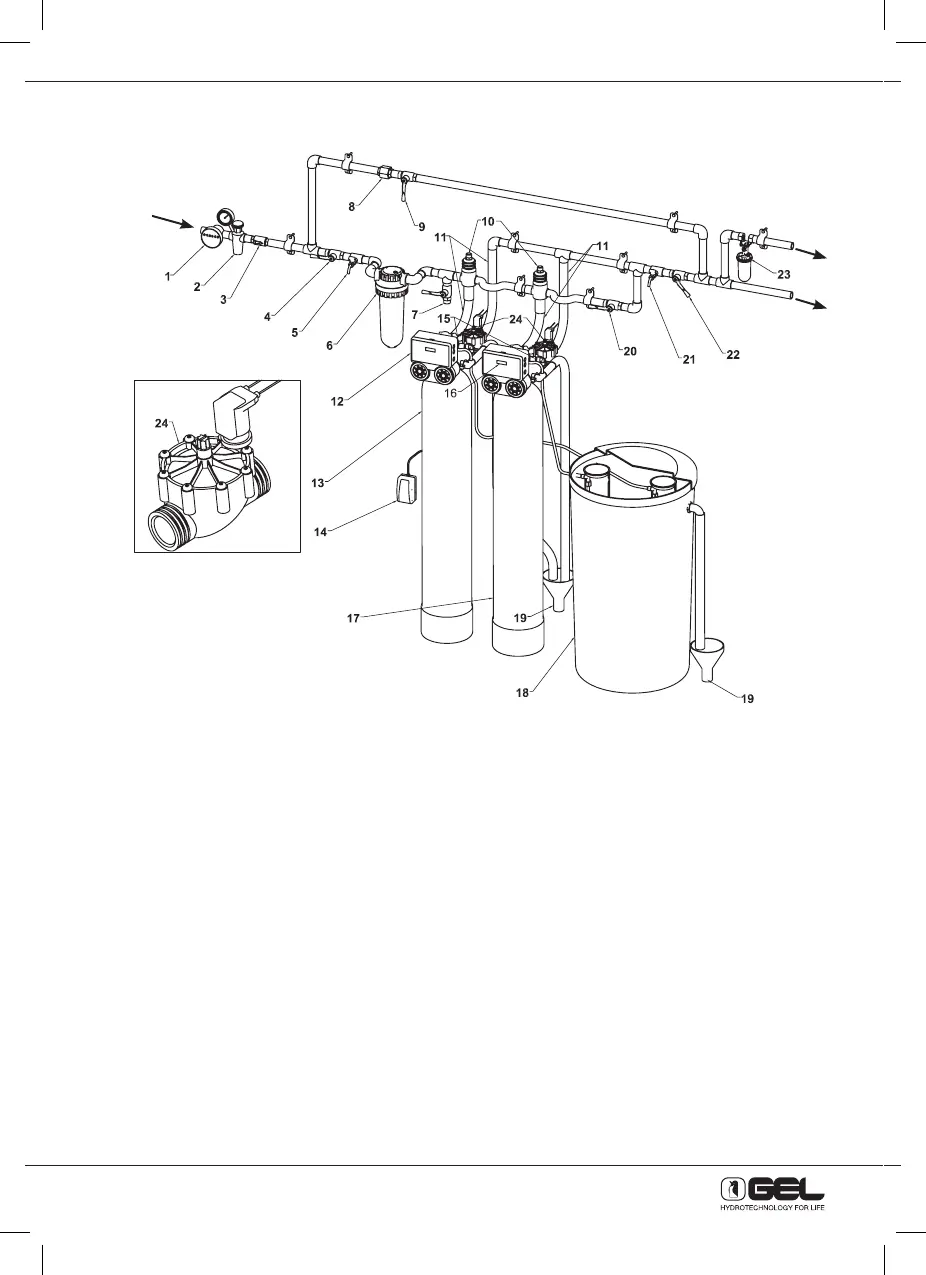

1) Contatore
2) Riduttore di pressione (se necessario)
3) Valvola di ritegno
4) Valvola di intercettazione a monte
5) Rubinetto prelievo campione acqua greggia
6) Filtro antisabbia
7) Derivazione acqua filtrata per altri usi
8) Raccordo a bocchettone
9) Saracinesca by-pass
10) Valvola areazione (solo per Duplex 250B - 320/B
- 500/B)
11) Tubi flessibili o giunti antivibranti
12) Testata addolcitore A
13) Bombola addolcitore A
14) Presa di corrente 230V - 50/60Hz
15) Modulo produttore cloro (solo su versione AD)
16) Testata addolcitore B
17) Bombola addolcitore B
18) Tino sale
19) Scarichi
20) Rubinetto By pass Valvola miscelatrice
21) Rubinetto prelievo campione acqua addolcita
22) Valvola di intercettazione a valle
23) Dosatore anticalcare (per protezione caldaia)
24) Valvole di blocco (bistabile)
N.B. Sui modelli BIG (200 - 250 -
320 - 500) l’ingresso e l’uscita sono
invertiti.
Ingresso
acqua
Alla
caldaia
All’impianto
