GEL DECAL - Page 194

194

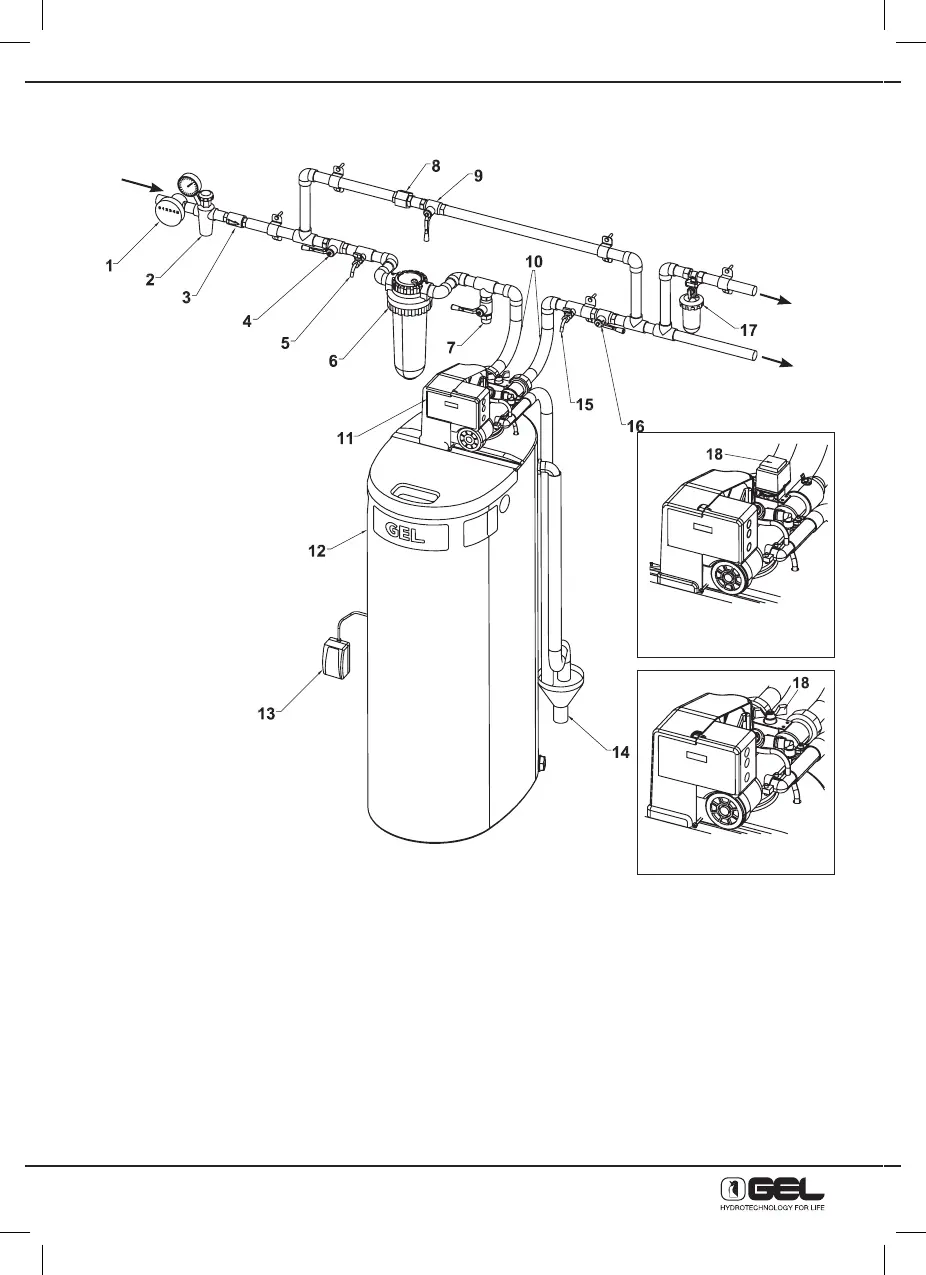

9.3 - УСТАНОВКА МОДЕЛИ МОНОБЛОК DECALUX
194
1) Счетчик
2) Редуктор давления (только при
необходимости)
3) Обратный клапан
4) Запорный клапан
5) Кран отбора проб воды из сырой воды
6) Анти-песочный фильтр
7) Отфильтрованное выделение воды для
других целей
8) Соединение труб
9) Байпасный затвор
10) Антивибрационные или гибкие шланги
11) Головка умягчителя
12) Цилиндр для умягчения воды
13) Разъем питания 230 В - 50/60 Гц
14) Слив
15) ) Кран отборник пробы чистой воды
16) Запорный клапан ниже по потоку
17) Дозатор против накипи (для защиты котла)
18) Смешивающий клапан
Автоматический
смесительный клапан
Ручной смесительный клапан
Вход для
воды
На котёл
На систему
