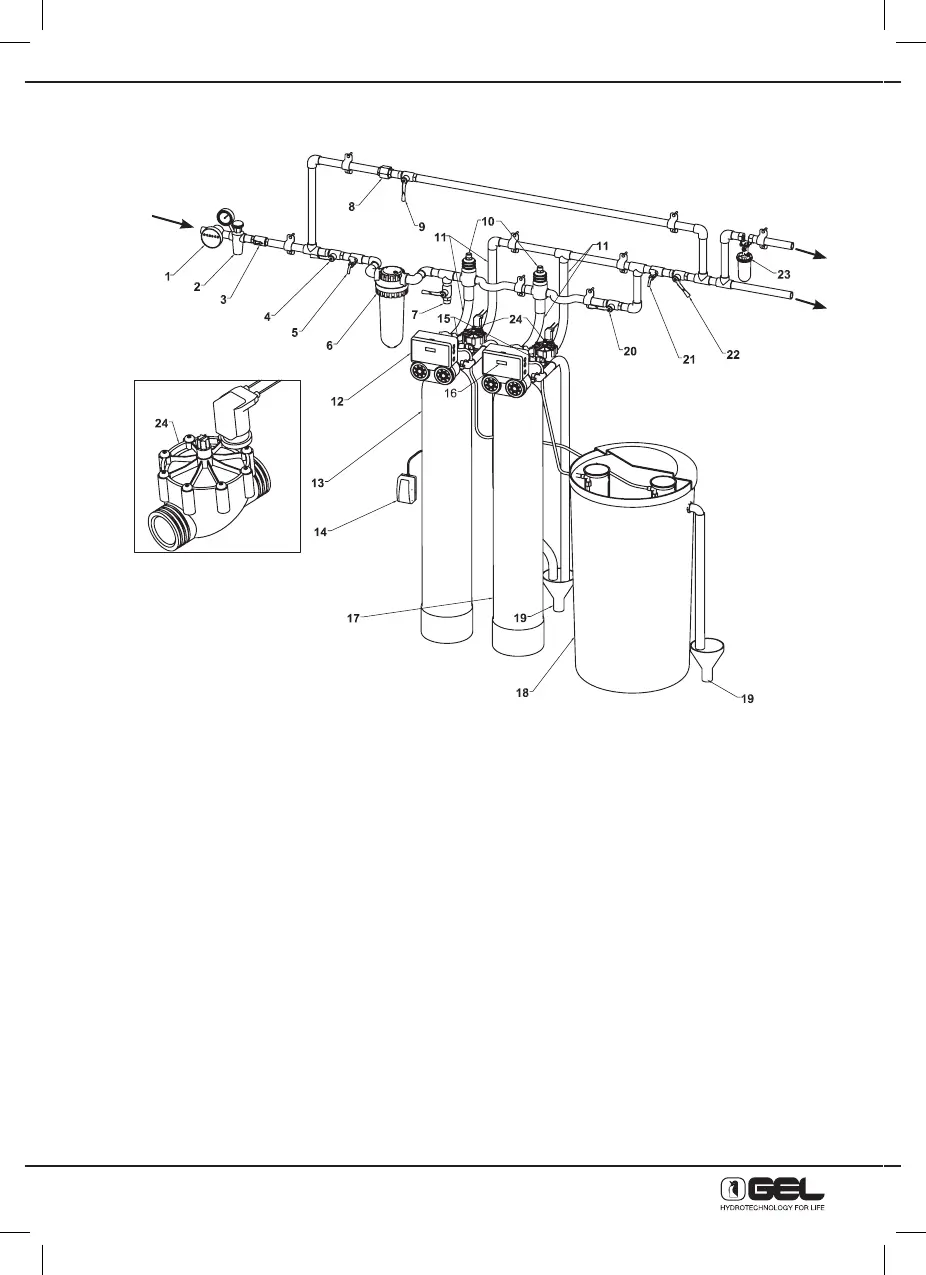

9.4 - УСТАНОВКА МОДЕЛИ DUPLEX
196
1) Счетчик
2) Редуктор давления (только при
необходимости)
3) Обратный клапан
4) Запорный клапан
5) Кран отбора проб воды из сырой воды
6) Анти-песочный фильтр
7) Отфильтрованное выделение воды для
других целей
8) Соединение труб
9) Байпасный затвор
10) Вентиляционный клапан (только для
дуплексов 250B - 320 / B - 500 / B)
11) Антивибрационные или гибкие шланги
12) Головка умягчителя A
13) Цилиндр умягчителя A
14) Разъем питания 230 В - 50/60 Гц
15) Модуль производителя хлора (только для
версии AD)
16) Головка умягчитель B
17) Цилиндр умягчителя B
18) Резервуар для соли
19) Слив
20) Кран байпас Смешивающий клапан
21) Кран отборник пробы чистой воды
22) Нижний запорный клапан
23) Дозатор против накипи (для защиты
котла)
N.B. На моделях BIG (200 -
250 - 320 - 500) вход и выход
инвертируются.
Вход для
воды
На котёл
На систему
