TR GEMAŞ PURITRON KULLANMA TALİMATI V1.8
1.Kontrol Ünitesi
2.Elektrod Hücresi
3.pH Dozaj Pompası
4.Akış Hücresi ve pH Sensörü
5.Kalibrasyon Sıvıları
6.Test Kiti

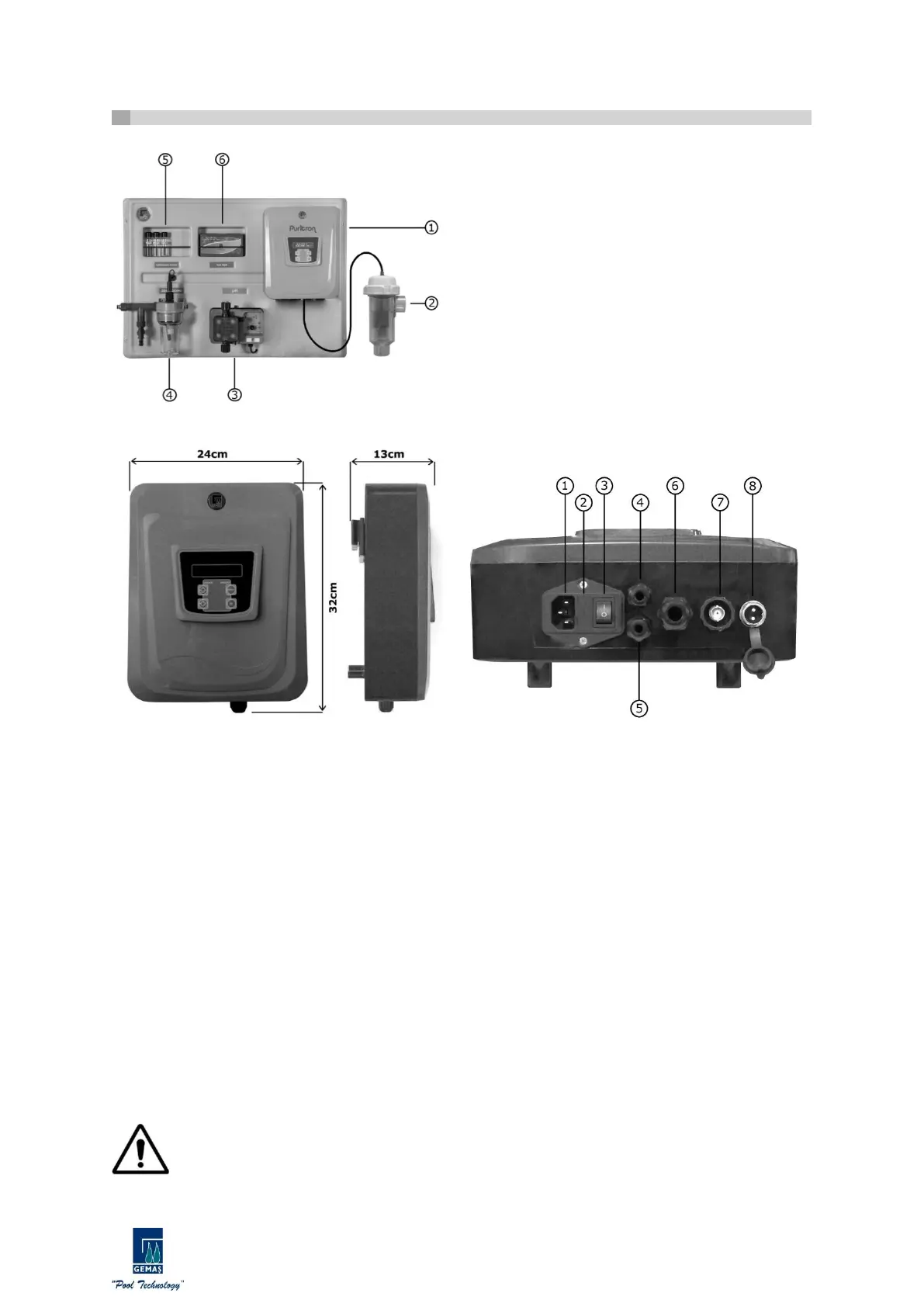

2.1.Kontrol Ünitesi Montajı
1.Güç Kablosu Giriş Soketi
2.Cam Sigorta Yuvası
3.Cihaz Aç/Kapat (On/Off) Anahtarı
4.pH Düşürücü/Yükseltici Dozaj Pompası Kablo Çıkış Rakoru
5.pH Düşürücü/Yükseltici Sıvısı Tankı Seviye Sensörü Girişi Rakoru
6.Elektrot Kablosu Çıkış Rakoru
7.pH BNC Soketi
8. Havuz Örtüsü Kapanma Kontrolü Bağlantı Soketi (N.O Anahtar)
Kontrol ünitesi pano üzerine monte edilmektedir. Pano üzerinde, cihazın modeline göre değişen yardımcı
elemanlar bulunmaktadır. Pano üzerinde; kontrol ünitesi, akış hücresi, pH sensörü, pH yükseltici/düşürücü sıvısı
dozaj pompası, sensör kalibrasyon sıvıları ve test kiti bulunmaktadır.
Kontrol panosu montajı için kolay ulaşım ve okuma sağlayacak bir yer belirlenmelidir.
Kontrol panosu hava akışının olduğu, yağmurdan korumalı ve herhangi bir su sızıntısı tehlikesi olmayan bir
yerde olmalıdır.
Kontrol panosunun bulunduğu bölgede asit tankları var ise ortamda hava akışı olması gerekmektedir. Aksi
halde asit etkisi ile elektronik komponentler korozyona uğrayabilir.
Kontrol panosu elektrot hücresine en fazla 1,5m uzakta olacak şekilde düşünülmelidir.
Montaj işlemi için monte edeceğiniz duvarda pano üzerinden delik yerlerini işaretleyin.
İşaretlenen yerlere delikler açın, dübel ve vida yardımı ile kontrol panosunu sabitleyin.
220V AC güç ünitesi kablosunun topraklama kablosunu (sarı ve yeşil) tesisatın topraklama hattına
bağlayın. Faz (kahverengi) ve nötr (mavi) kablolarını pompa kontaktörünün çıkışlarına bağlayın.
Tuz klor jeneratörü pompaya paralel olarak ve su hücrede devir daim olurken
kullanılmalıdır. Hücrede su akışı olmadan kesinlikle cihaz çalıştırılmamalıdır.
