1. Wprowadzenie produktu
1) Komponent
System składa się ze sterownika i silnika.

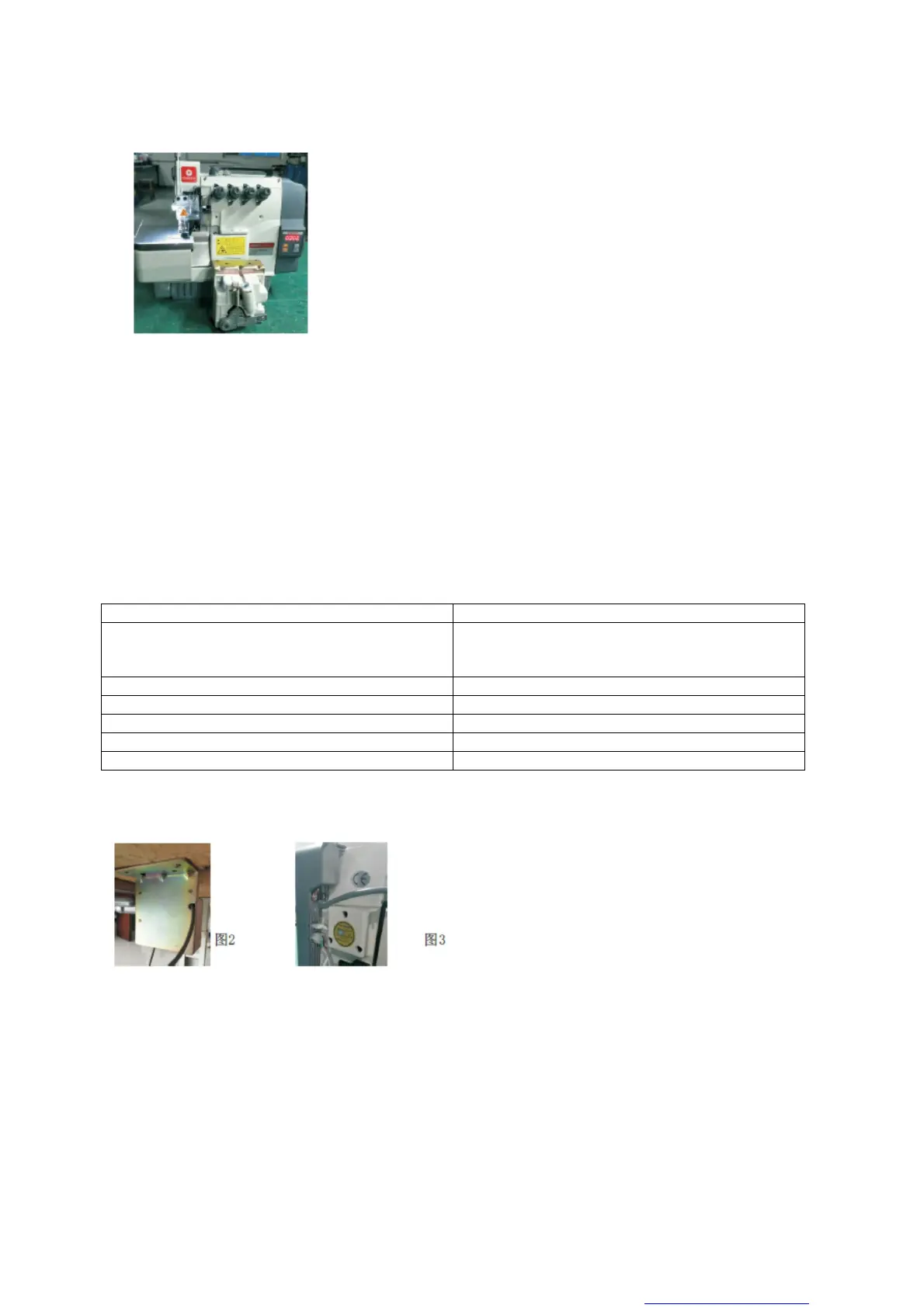

Sterownik: Sterownik składa się z regulatora prędkości i skrzynki sterującej (rys. 1).
Chip sterownika jest używany w najnowszym AVR SCM firmy ATMEL LIMITED, który może sterować
dokładnie silnikiem za pomocą algorytmu optymalizującego. Sterownik mocy silnika ma sześć
tranzystorów „IGBT”. Tranzystory cechuje wysoka wydajność w zakresie zabezpieczenia przed
przepięciem, prądem przetężeniowym i przegrzaniem. Instrukcja sterownika jest doskonała i
skuteczna. Regulator prędkości sterowany za pomocą pedału jest częścią systemu sterowania
prędkością silnika.
2) Zastosowanie
Cały system ma zastosowanie do overlocka. Maszyna do szycia interlock i maszyny z lekkim
obciążeniem.
Należy odłączyć zasilanie w przypadku montażu lub demontażu!
3) Wydajność i parametry
Model Overlock
Zakres napięcia zasilania (prosimy potwierdzić
dostarczane napięcie)
AC 220V±10%
AC 110V±10% 50/60 Hz
AC 110V~220V
Moc silnika 550W
Maksymalny moment obrotowy 2,5 Nm
Prędkość 5000 obr./min.
Igła góra/dół Tak
Zabezpieczenie tranzystora Tak
2. Montaż i regulacja całego systemu
1) Montaż sterownika
Wywiercić dwie dziury na głębokość 20 mm za pomocą wiertła Ø3 po prawej stronie na dole przedniej
części blatu. Odległość między nimi wynosi 195 mm. Następnie dobrze przymocować skrzynkę
sterującą za pomocą drewnianego wkrętu. Włożyć wtyczkę silnika, synchronizatora i sterownika
prędkości do odpowiednich gniazd, a następnie przymocować zapakowany przewód do blatu z dala
od paska (rys. 2 i 3).
2) Podłączenie systemu (rys. 4) (model specjalny E)
