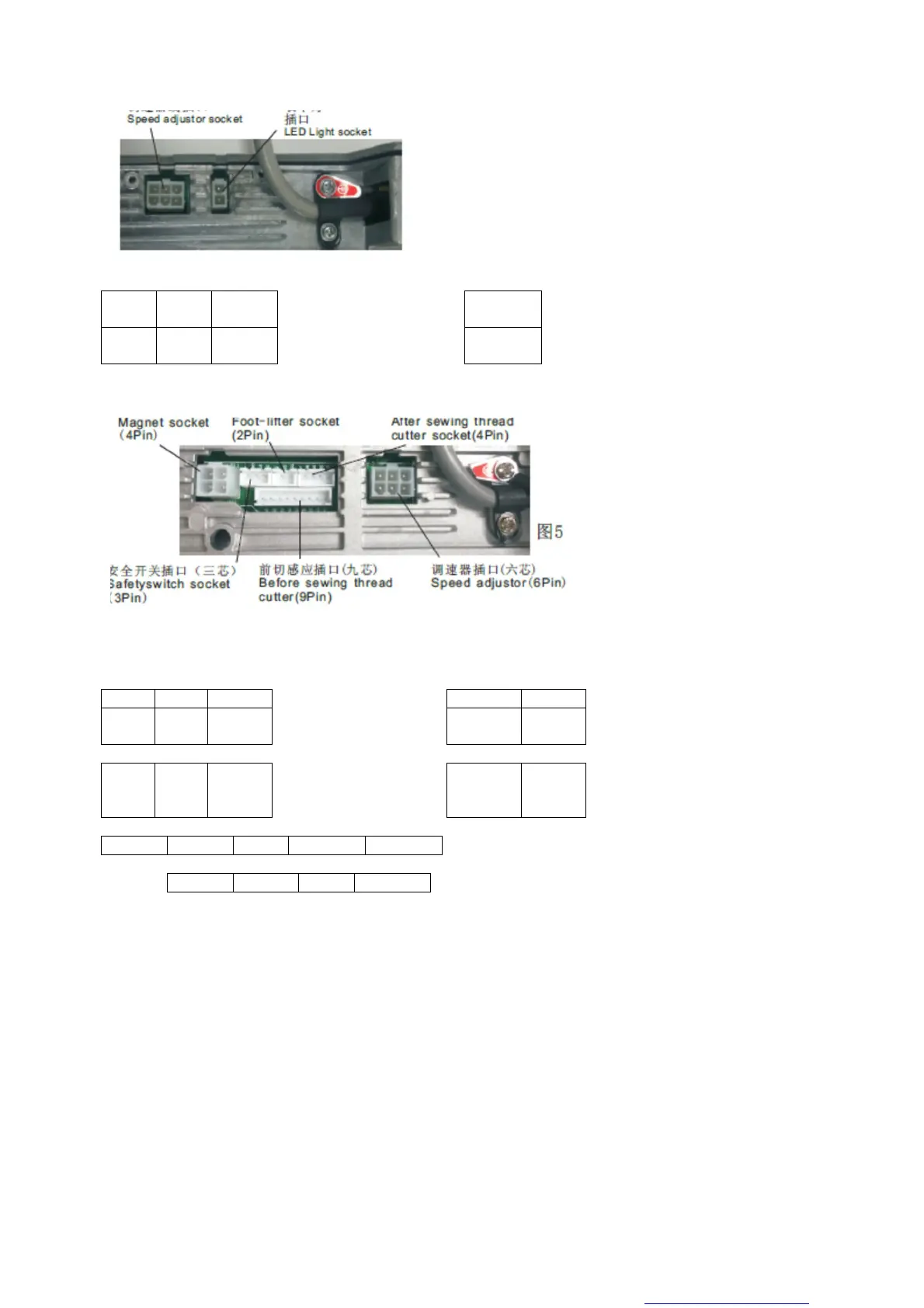

[gniazdo regulatora prędkości, gniazdo oświetlenia LED]
Definicja złącza za skrzynką sterującą (rys. 4) (model specjalny E)
Syg n/d n/d Regulator prędkości
Złącze przewodów
5V-
5V-
Złącze oświetlenia
LED
5V
5V
n/d GND 5V+
5V+
3) Podłączenie systemu (rys. 5) (model specjalny E1/E2)
[od góry od lewej: gniazdo magnesu (4 pin), gniazdo podnośnika nożnego (2 pin), gniazdo przycinarki nici po szyciu (4 pin);
na dole od lewej: gniazdo wyłącznika bezpieczeństwa (3 pin), przycinarka nici przed szyciem (9 pin), regulator prędkości (6 pin)]
Definicja złącza za skrzynką sterującą (rys. 5) (model specjalny E1/E2)
Syg n/d n/d Gniazdo regulatora
prędkości
JXB+ JXB+ Gniazdo magnesu
5V
5V
n/d GND JXB- JXB-
GND FT 5VT Gniazdo regulatora
prędkości
5VT TYS Gniazdo magnesu
BS FC-S 5VT TYL FL …
… BJS 5VT N/D LP
Gniazdo bezpieczeństwa przycinarki nici szyjącej
Podłączyć przewód zasilania sterownika do systemu zasilania, który powinien mieć własne urządzenie
uziemiające, a skrzynka sterująca musi być bezpiecznie podłączona do uziemienia. Wsunąć kontroler
prędkości do gniazda z tyłu. Gdy wszystko jest gotowe, sprawdzić ponownie, czy połączenie jest
stabilne, a następnie ustawić osłonę plastikową tak, aby całkowicie zakryć wtyczki.
4) Regulacja
Regulacja pozycji igły:
Podłączyć do zasilania i przekręcić włącznik sieciowy skrzynki sterującej. Obrócić koło napędu
maszyny do szycia, zatrzymać w górnej pozycji igły. Odkręcić i przesunąć czerwony znak alnico,
zaświecić czerwony luminotron w synchronizatorze, a następnie przykręcić śrubę. W podobny sposób
obrócić sterownik maszyny do szycia, zatrzymać w najniższej pozycji igły. Odkręcić i przesunąć
nieoznaczony znak alnico, zaświecić zielony luminotron w synchronizatorze, a następnie przykręcić
śrubę. W ten sposób sygnał pozycji igły synchronizatora został ustawiony.
3. Ustawianie
