5 / 16

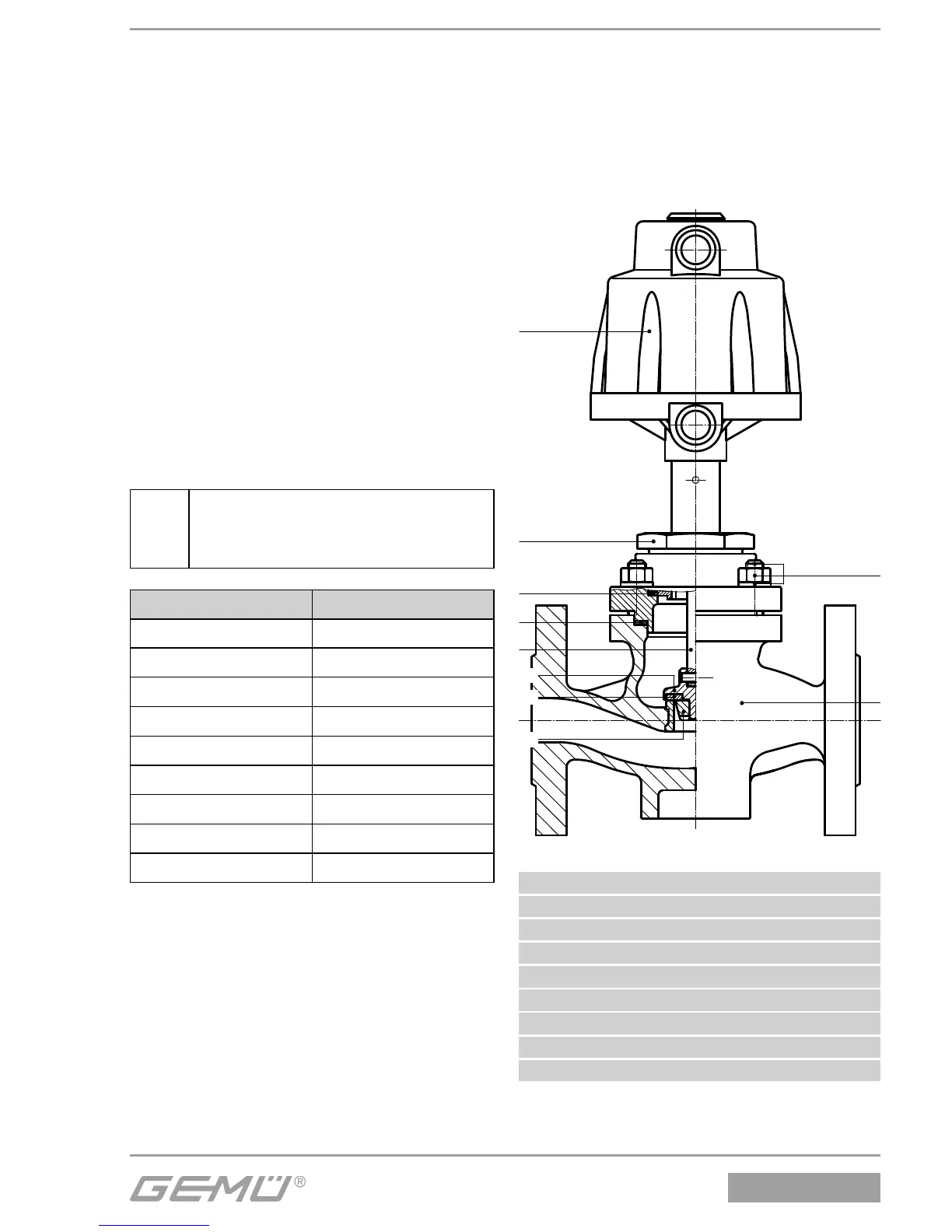

512, 514, 532
1.4 Montage Antrieb und
Dichtring 4
1. Antrieb A in O en-Position bringen.
2. Neuen Dichtring 4 in Ventilkörper 1
einlegen.
3. Antrieb 360° drehbar. Position der
Steuermediumanschlüsse beliebig.
4. Antrieb A auf Ventilkörper 1 ca. 90° vor
Endposition der Steuermediuman-
schlüsse aufsetzen und mit Überwurf-
mutter a handfest anschrauben.
5. Überwurfmutter a mit Gabelschlüssel
festschrauben (Drehmomente siehe
Tabelle). Dabei dreht sich der Antrieb
ca. 90° im Uhrzeigersinn bis zur
gewünschten Position.
6. Antrieb A in Geschlossen-Position
bringen, komplett montiertes Ventil auf
Funktion und auf Dichtheit prüfen.
+
Wichtig:
Dichtring 4 bei jeder Demontage /
Montage des Antriebs austauschen.
Nennweite Drehmomente [Nm]
DN 10 90
DN 15 90
DN 20 100
DN 25 120
DN 32 120
DN 40 150
DN 50 200
DN 65 260
DN 80 280
2 Montage / Demontage der
Stopfbuchspackung bei
GEMÜ 512
Siehe auch Einbau- und Montageanleitung
GEMÜ 512 - Kapitel 11.1 "Montage des
Ventils" und Kapitel 20 "Schnittbilder und
Ersatzteile".
A
a
4
2
15
1
19
30
Befestigungsteile
Antriebs-
ansch
Ventilkörper-
ansch
14
1 Ventilkörper
4 Dichtring
14 Sitzdichtung
30 Dichtring
A Antrieb
a Überwurfmutter
2 Spindel
15 Ventilteller
19 Tellerscheibe
