1.1 DESEMBALAJE
Quite todo el material de embalaje.•
Retire la caja de accesorios que viene por separado.•
Retire el generador de la caja.•
1.1.1 CAJA DE ACCESORIOS
Revise todo el contenido. Si falta alguna pieza o encuentra alguna dañada,
llame al teléfono 1-888-436-3722 para encontrar un concesionario
autorizado.
1 - Manual del propietario•
1 - Aceite SAE 30•
3 - Tarjetas de registro del producto (inglés, español, francés)•
2 - RUEDAS DE 8”•
1 - Eje•
1 - Pata de marco•
1 - Manubrio con empuñadura•
1 - Bolsa de fierros•
1 - Espaciador plástico 2 - Pernos M8-1..25 x 40
1 - Soporte de manubrio 1 - Perno M6-1.0 x 40
2 - Parachoques de goma 2 - Pernos M8-1.25 x 16
2 – Chavetas 1 - Tuerca hex M6-1.0
2 - Contratuercas hexagonales M8-1.25
1.2 MONTAJE
El generador requiere cierto montaje antes de poder usarlo. Si surgen
problemas durante dicho montaje, llame a la línea telefónica de ayuda
sobre generadores: 1-888-436-3722.
1.2.1 MONTAJE DEL JUEGO DE ACCESORIOS
Las ruedas están diseñadas para mejorar en gran medida la facilidad de
transporte del generador.
NOTA:
Las ruedas no está diseñado para su uso en las pistas.
1. Consulte la figura 1 para instalar las ruedas como se muestra.
• Deslice el eje por los soportes del marco.
• Deslice las ruedas e instale los pasadores.
2. Consulte la figura 1 para instalar los parachoques de las ruedas
como se muestra.
• Asegure los dos parachoques de goma a la pata del marco
usando dos contratuercas hexagonales M8-1.25 (si no está ya
ensamblado).
• Coloque la pata del marco bajo el marco y asegure con dos
pernos M8-1.25 x 16.
3. Consulte la figura 2 para instalar las unidad de manubrio como se
muestra.
• INstale el soporte del manubrio al marco usando dos pernos
M8-1.25 x 40 (si no está ya ensamblado).
• Deslice el espaciador plástico en la unidad de manubrio y
alíneelo con los agujeros en el soporte del manubrio (si no está
ya ensamblado).
• Asegure la unidad de manubrio al soporte del mismo usando un
perno M6-1.0 x 40 y una contratuerca hexagonal M6-1.0.

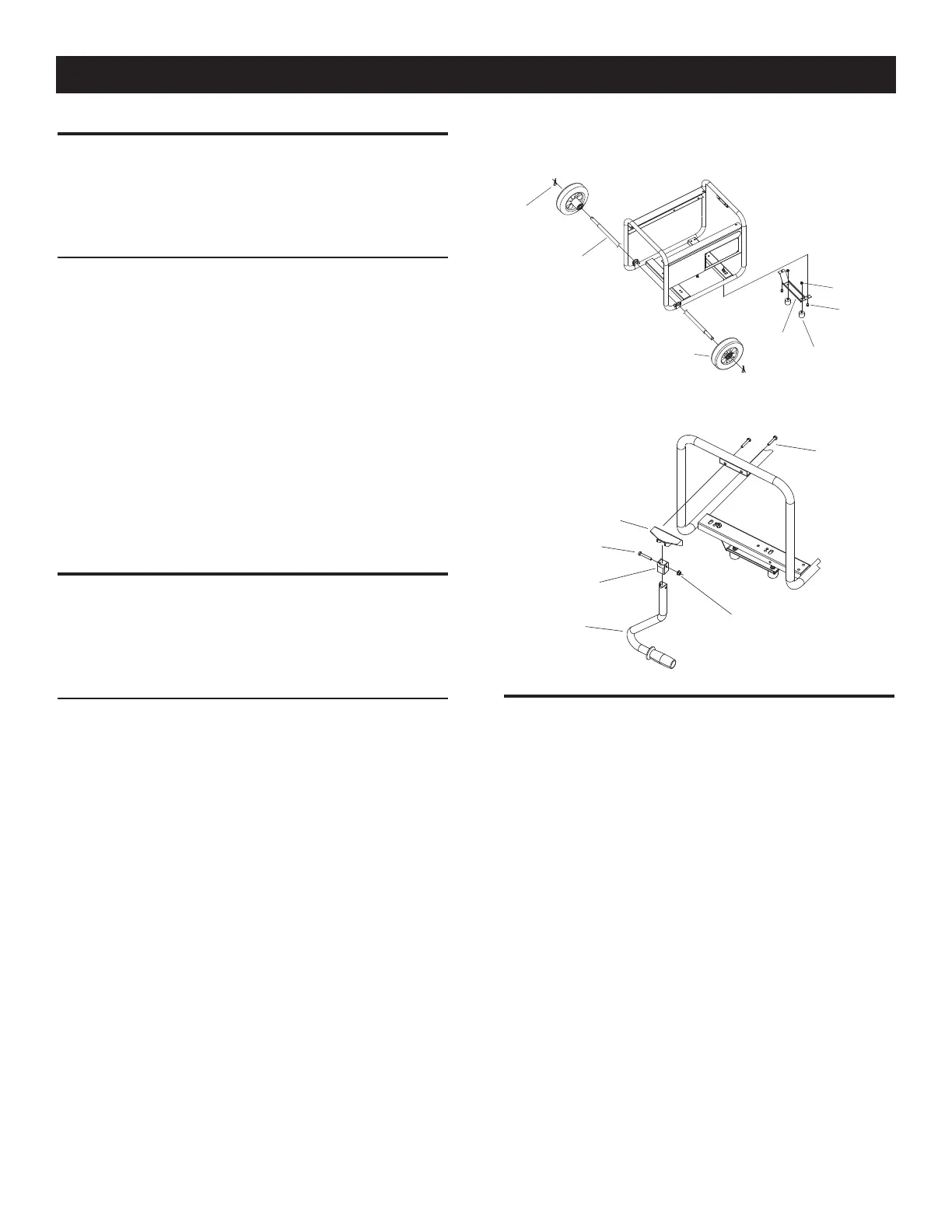

Figura 1 – Ensamblaje de las ruedas
2x PASADOR
EJE
2X RUEDA
1X PATA DE
MARCO
2X AMORTIG DE GOMA
C/ TACO M8-1.25
TUERCA DE REBORDE
HEX M8-1.25 (x2)
2X TORNILLO
M8-1.25X16
Figura 2 – Kit de manubrio
1X SOPORTE DE
MANUBRIO
1X PERNO
M6-1.0X40
1X ESPACIADOR PLÁSTICO
1X MANUBRIO
CON AGARRE
2X PERNOS
M8-1.25X40
1X CONTRATUERCA HEX
M6-1.0
2.1 CONOZCA EL GENERADOR
Lea el manual del propietario y las reglas de seguridad antes de operar
este generador.
Compare el generador con las figuras de la 3 a la 6 para familiarizarse con
las ubicaciones de los diversos controles y ajustes. Guarde este manual
para referencias futuras.
1. Receptáculo dúplex de 120 Volt AC, 20 Amp – Proporciona
energía eléctrica para la operación de cargas de iluminación
eléctrica, aparatos, herramientas o motores de 120 Volt AC, 20 Amp,
monofásicos de 60 Hz.
2. Receptáculo con cierre de 120/240 Volt AC, 20 Amp– Proporciona
energía eléctrica para la operación de cargas de iluminación eléctrica,
aparatos, herramientas o motores de 120 y/o 240 Volt AC, 20 Amp,
monofásicos de 60 Hz.
3. Interruptores de circuito (AC) –Cada receptáculo está provisto con
un interruptor de circuito de 2 polos y 14 A para reiniciar con el fin
de proteger al generador contra sobrecargas eléctricas.
4. Filtro de aire – Filtra el aire de ingreso al motor.
5. Palanca de choke – Se le usa al arrancar un motor frío.
6. Tanque de combustible – El tanque contiene hasta 4 galones
americanos de combustible.
7. Lengüeta de tierra – Conecte el generador a una conexión a tierra
aprobada desde aquí. Vea “Conectando el generador a tierra” para
mayores detalles.
8. Interruptor de encendido/apagado – Controla la operación del
generador.
Información general
