54
3. Cierre el techo (tapa).
4. Invierta el proceso para convertir de regreso a gas natural.

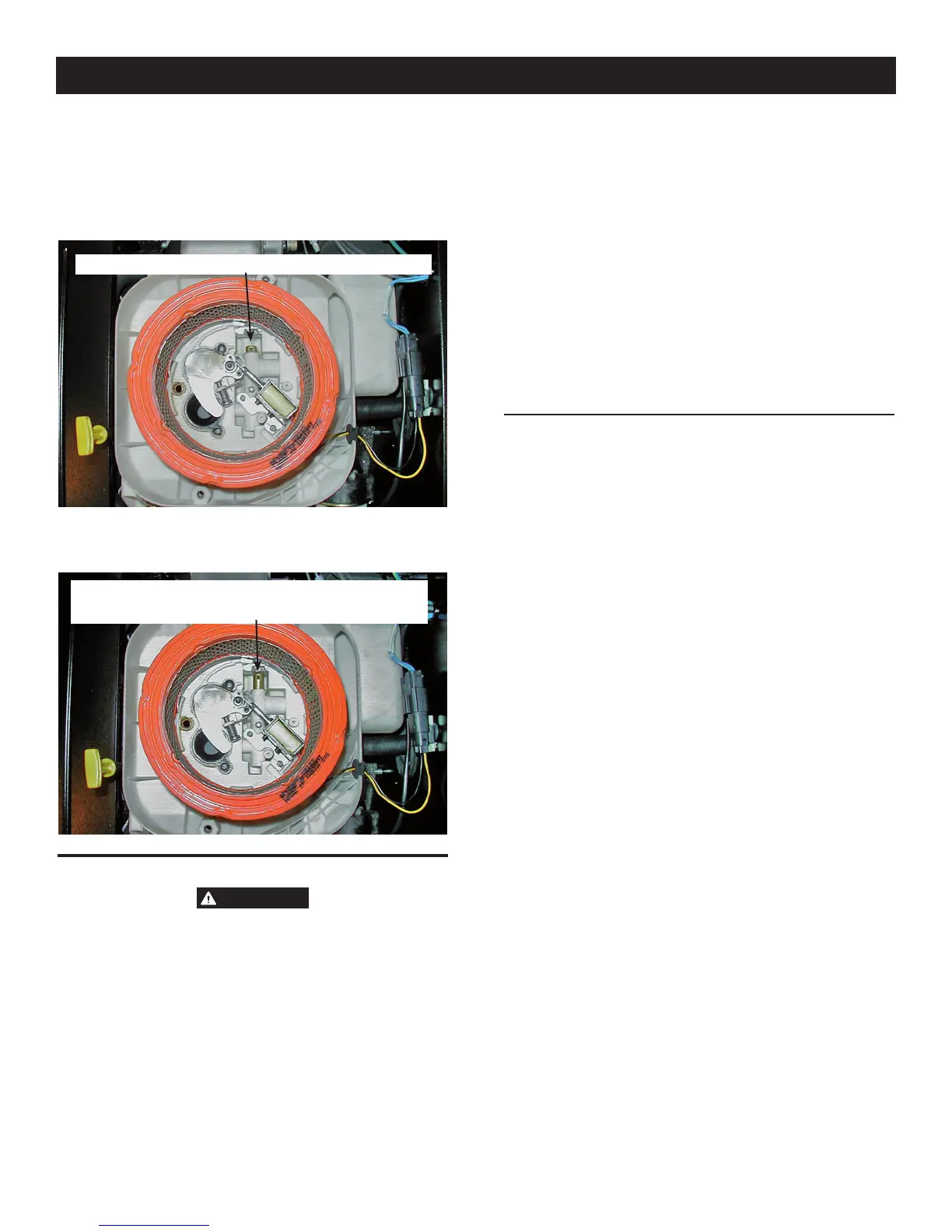

Figura 1.7 - 14, 17, y 20kW,
GT-990/GT-999 (cubierta de caja de aire retirada)
Palanca de sel. de combustible - Posición “In” para GN
Figura 1.8 - 14, 17, y 20kW,
GT-990/GT-999 (cubierta de caja de aire retirada)
Palanca de selección de combustible -
Posición “fuera” para gas propano líquido
1.11 UBICACIÓN
PELIGRO
n
Los humos del escape del motor contienen
monóxido de carbono, que puede ser
MORTAL. Este gas peligroso, si se aspira en
concentraciones suficientes, puede hacerle
perder la conciencia y causarle la muerte.
Este generador debe instalarse en forma
apropiada, en cumplimiento estricto de los
estándares y códigos aplicables. Luego de
la instalación, no haga nada que pueda volv-
er el sistema inseguro, o que no cumpla con
tales códigos y estándares.
Opere el generador en exteriores
SOLAMENTE.
• Evite que los gases del escape ingresen a un
área confinada a través de ventanas, puertas,
ventiladores, espacios de arrastre u otras
aberturas (Figura 1.9).
• Es altamente recomendado que se instale
detectores de monóxido de carbono en inte-
riores de acuerdo a las instrucciones y reco-
mendaciones del fabricante.
• El generador debe ser montado en forma segu-
ra según los códigos aplicables y las especifi-
caciones del fabricante. NO altere ni agregue
nada al sistema de escape ni haga nada que
pueda volver inseguro al sistema de escape o
que no cumpla con los códigos y estándares
aplicables.
1.11.1 GENERADOR
Instale el generador en su caja protectora, en exteriores, donde haya
siempre disponible adecuada refrigeración y aire de ventilación (Figure
1.9). Considere estos factores:
La instalación del generador • debe cumplir estrictamente con los
estándares NFPA 37, NFPA 54, NFPA 58, y NFPA 70.
Instale la unidad donde las aberturas de entrada y salida no se vean •
obstruidas por hojas, césped, nieve, etc. Si los vientos prevalecientes
causan movimientos, considere el uso de un cortavientos para pro-
teger la unidad.
Instale el generador en cierta altura donde los niveles de agua no lo •
alcancen ni lo pongan en peligro.
Deje suficiente espacio a los lados del generador para mantenimiento •
y servicio. Esta unidad debe instalarse de acuerdo con los estándares
aplicables actuales NFPA 37 y NFPA 70 así como cualquier otro código
federal, estatal y local sobre distancias mínimas desde otras estruc-
turas. NO instale bajo plataformas de madera o estructuras a menos
que haya al menos cuatro (4) pies de claridad sobre el generador, tres
(3) pies de claridad a los lados y al frente y 18 pulgadas de claridad
en la parte trasera.
Instale la unidad donde no exista flujo de descarga de canaletas de llu-•
via, tejados, irrigación de paisajes, regaderas o sumideros que mojen
la unidad o su cubierta, incluyendo las aberturas de entrada y salida.
Instale la unidad donde los servicios no se vean afectados u obstrui-•
dos, incluyendo servicios disimulados, subterraneos o cubiertos
como los eléctricos, de combustibles, teléfonos, aire acondicionado
o irrigación.
Donde los vientos fuertes soplen en una dirección, coloque el genera-•
dor con la entrada de aire en dirección a los vientos.
Instale el generador lo más cerca posible a la fuente de combustible, •
para reducir la longitud de los tubos.
Instale el generador lo más cerca posible del interruptor de transferen-•
cia. RECUERDE QUE LAS LEYES O CÓDIGOS PUEDEN REGULAR LA
DISTANCIA Y UBICACIÓN.
El equipo debe instalarse en una superficie nivelada. El marco base •
debe estar nivelado dentro de dos (2) pulgadas alrededor.
Información General
