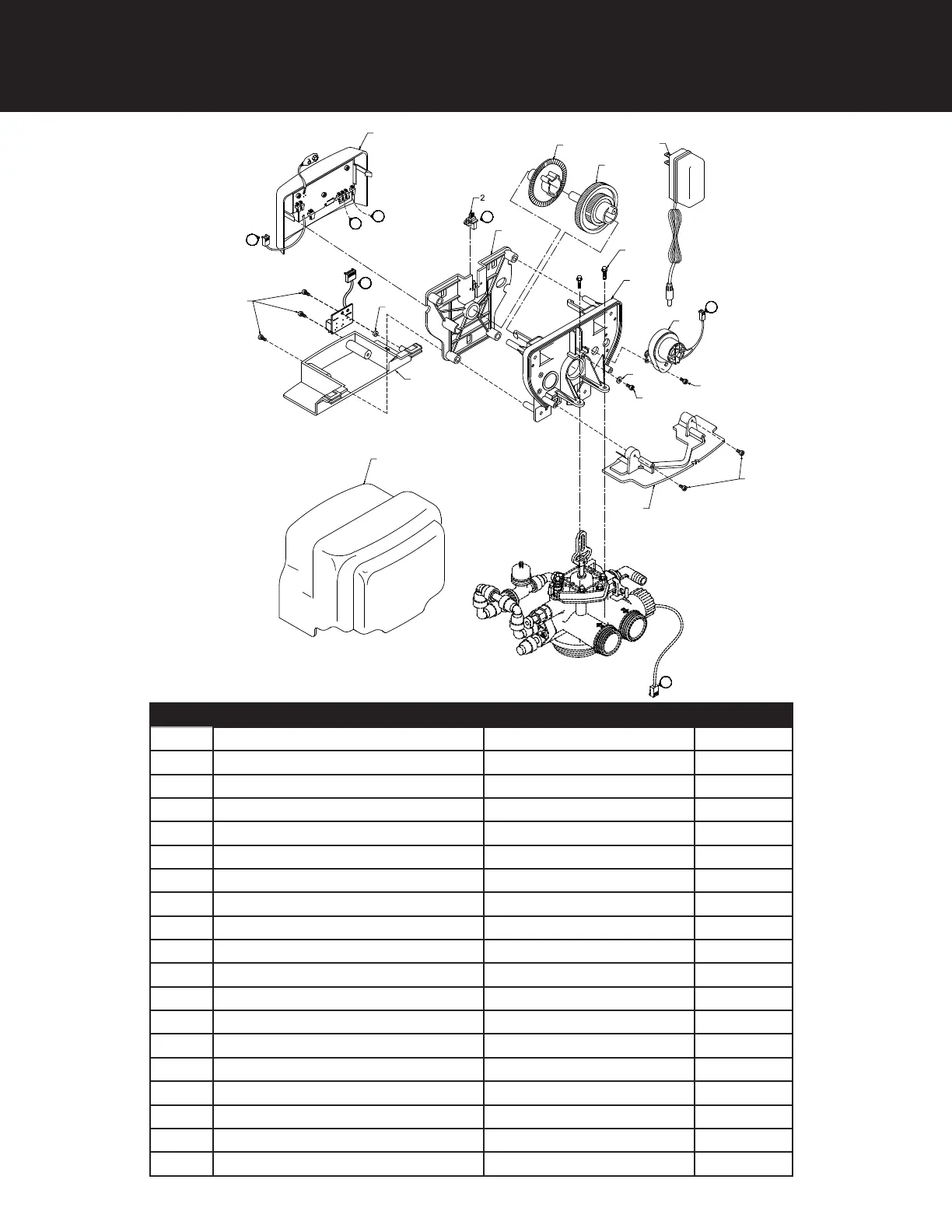

Control Valve Powerhead Assembly
REF DESCRIPTION PART NO. QTY
0
Powerhead Assy. 20010X100 1
1 Circuit Board Assy. 20010X101 1
2 Encoder 20001X124 1
3 Front Plate 20001X004 1
4 Encoder Wheel 20001X007 1
5 Main Gear 21001X120 1
6 Power Supply 20001X125 1
7 Back Plate 20001X005 1
8 Lower Front Base For Cover 20111X002 1
9 Legacy View Motor Assy. 20016X006 1
10 Lower Back Base For Cover 20111X003 1
11 Slide Cover 20111X017 1
12 6-32 X 5/16” Phillips, Pan Head SC2 4
13 6 X 1/2” Slotted, Hex Head Black SC9 2
14 6 X 1/2” Phillips, Pan Head SC10 3
15 6 X 1/2” Slotted, Hex Head 20001X003 1
16 Valve Hex Screw 20001X001 2
17 Washer Circuit Board 20111X014 1
18 6 X 1/2 Fenderwasher SST 20001X002 1
