Genesis GPCS535CK - MONTAGE ET Réglage

Français
Scie circulaire plongeante avec base de guide d'onglet
Manuel d’utilisation GPCS535CK
OUVERTURE DE L`EMBALLAGE ET CONTENU
IMPORTANT: Grâce à des techniques modernes de production de masse, il est
peu probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous
trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les
parties ont été remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait
entraîner des blessures graves.
CONTENU DE CARTON DE PIÈCES EN VRAC:
Description Quan Description Quan
MONTAGE ET RÉGLAGE
AVERTISSEMENT: Toujours se assurer
que l'outil est hors tension et débranché avant
d'ajuster, ajouter des accessoires, ou le contrôle
d'une fonction sur l'outil.
AVERTISSEMENT: 89mm, soit 3-1/2
po., est la capacité maximale de votre scie.
N’utilisez jamais une lame qui est trop épaisse
pour permettre à la rondelle de bride extérieure
de se monter correctement sur l’arbre. Une lame
trop lame empêchera le boulon de lame de bien la
fixer sur l’arbre. Les lames de diamètre supérieur
toucheraient les protections de lame. Dans les
deux cas il peut en découler de graves accidents.

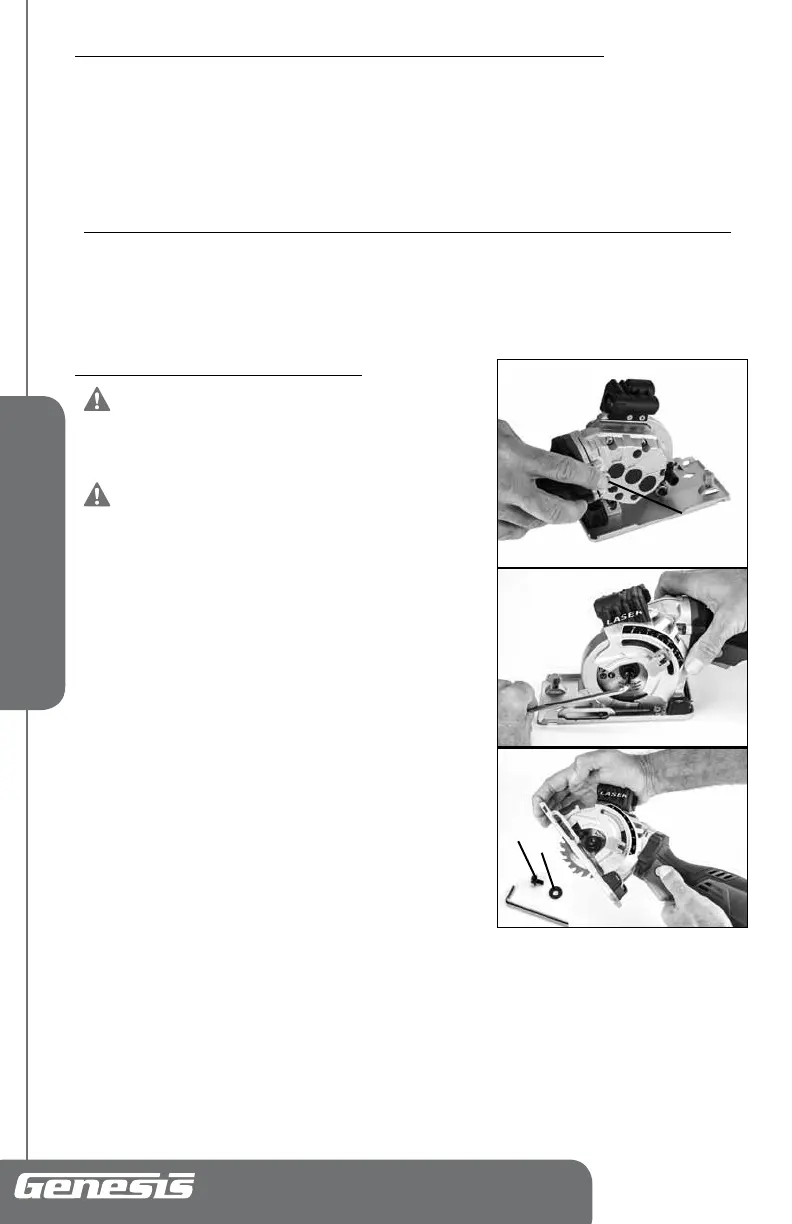

CHANGER LES LAMES (FIG 2, 3, 4)
1. Débranchez l’outil de sa source d’alimentation.
2. Appuyez et maintenez le blocage d’arbre (14), puis dégagez
la vis de serrage (12) à l’aide de la clé Allen fournie (tournez
dans le sens horaire pour desserrer). Retirez la vis de serrage,
la bride extérieure (31).
3. Réglez la profondeur de coupe au maximum. (Voir la section «
Réglage de la profondeur de coupe »)
4. Enfoncez bouton de déclenchement de mode plongeant (1)
pour soulever le socle.
5. Soulevez la lame pour la décoller de l’axe, puis retirez la lame
de l’outil.
6. L'installation d'une lame de scie se fait en suivant les étapes
dans l’ordre inverse.
7. Appuyez sur le bouton de blocage de l’axe (jusqu’à ce qu’il s’enclenche) et serrez fermement la vis de serrage.
REMARQUE: La flèche située sur la lame de scie doit correspondre à celle indiquant le sens de rotation
du protège-lame.
RÉGLAGE DE LA PROFONDEUR DE COUPE (FIG 5)
REMARQUE: Maintenez toujours le réglage de profondeur de coupe approprié. Pour toutes les coupes,
la profondeur de la lame ne doit pas dépasser 1⁄4 po au-delà du matériau coupé. Une profondeur de coupe
excessive augmente les risques d'effet de REBOND de la scie.
FIG 2
FIG 2
14
FIG 3
FIG 4
12
31
Scie circulaire plongeante 1
Lame à dents de carbure 24T (installé) 1
Lame d’acier à coupe rapide 44T 1
Lame de diamant 1
Guide de refente 1
Adaptateur d’aspirateur 1
Ensemble de base de guide d’onglet 1
Clé Allen 1
Sac de rangement 1
Manuel d'utilisation 1
