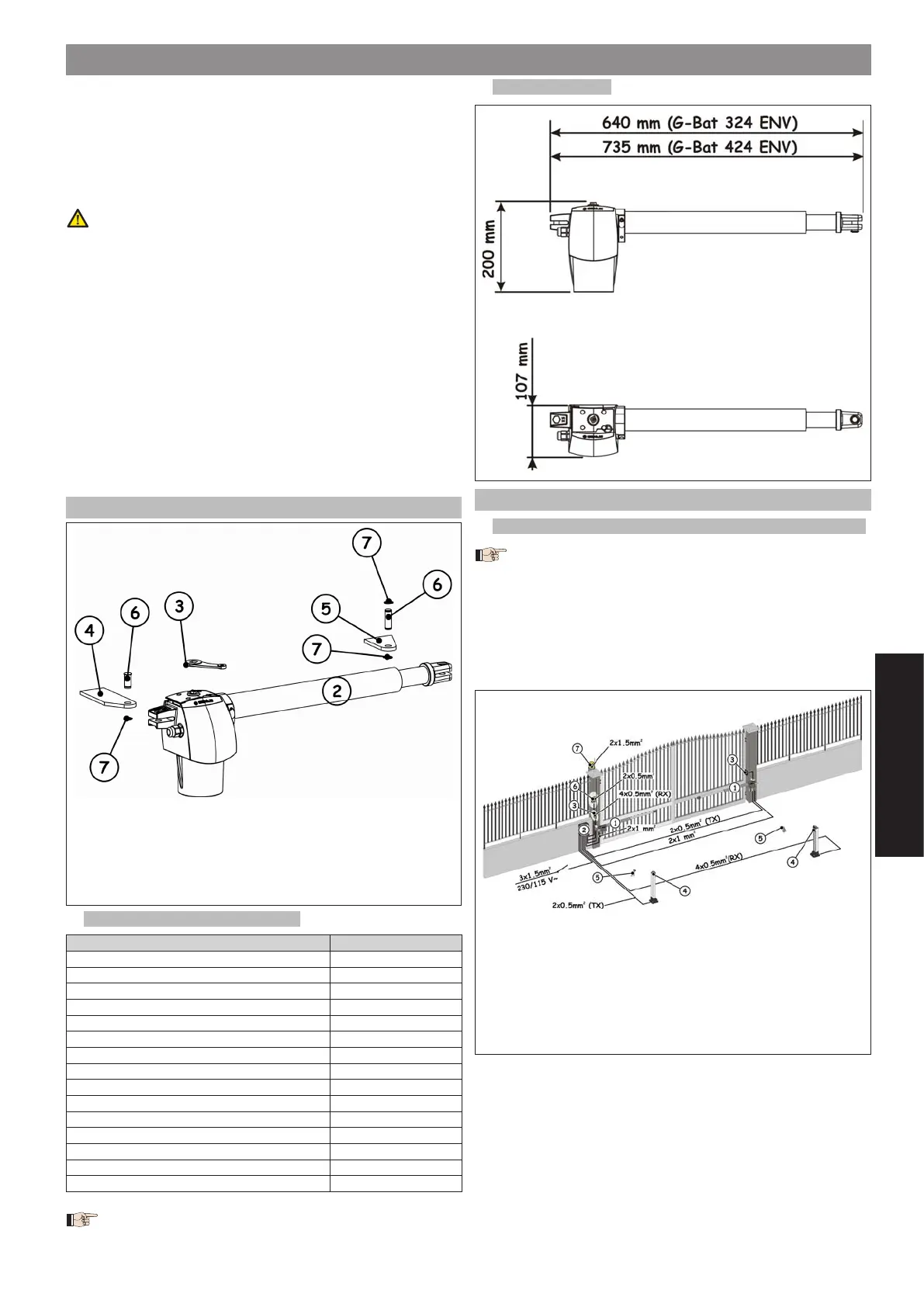

Genius G-BAT ENV - Page 31

17
ESPAÑOL
AUTOMATISMO G-BAT ENV
El automatismo G-BAT ENV para cancelas de hojas batientes es
un operador que transmite el movimiento a la hoja por medio de
un sistema de tornillo sin fin.
Un cómodo dispositivo de desbloqueo permite maniobrar manual-
mente la cancela en caso de falta de alimentación eléctrica o
de avería del operador.
L’ planean al operador G-BAT ENV para el control de los accesos
del vehículo al uso residencial
Lea completamente el presente manual antes de empezar
la instalación.
Conserve el manual para futuras consultas.
El correcto funcionamiento y las características técnicas
declaradas sólo se obtienen respetando las indicaciones
presentes en este manual y con los accesorios y dispositivos
de seguridad GENIUS.
Si falta un dispositivo de embrague mecánico es necesario,
a fin de garantizar la seguridad del automatismo, utilizar
una central de mando con un dispositivo de embrague
electrónico regulable.
El operador G-BAT ENV ha sido diseñado y fabricado para
controlar el acceso de vehículos, EVÍTESE CUALQUIER OTRA
UTILIZACIÓN.
Todo aquello que no esté expresamente especificado en este
manual habrá de considerarse no permitido.
1. DESCRIPCIÓN
Fig. 1
a
Operador
b
Tubo de transmisión
c
Llave de desbloqueo
d
Brida de fijación trasera
e
Brida de fijación delantera
f
Pernos de fijación
g
Anillos elásticos
1.1. CARACTERÍSTICAS TÉCNICAS
Modelo G-BAT ENV
Tensión y frecuencia de alimentación 24 Vdc
Potencia absorbida 35 W
Corriente absorbida 1.5 A
Fuerza de empuje máx. 150 daN
Fuerza de empuje nominal 100 daN
Carrera del vástago 300 mm/400 mm
Velocidad lineal del vástago 2.1 cm/sec
Temperatura ambiente de funcionamiento -20 °C — +55°C
Tipo y frecuencia de utilización Residencial
Recomendado ciclos diarios ≤80
Ciclos consecutivos máxima a 20°C ≤30
Ruido <70 dB (A)
Peso del operador 6.5 Kg/7Kg
Grado de protección IP 54
Longitud máxima de la hoja
a
3 m/4 m

a Con hojas de más de 2.5 m se requiere una electrocer-
radura para garantizar el bloqueo de la hoja
1.2. DIMENSIONES
Fig. 2
2. INSTALACIÓN
2.1. PREDISPOSICIONES ELÉCTRICAS (EQUIPO ESTÁNDAR)
Para tender los cables eléctricos, utilice tubos rígidos y/o
flexibles adecuados.
Para evitar cualquier interferencia se aconseja separar siem-
pre los cables de alimentación de 230/115Vac de los cables
de mando a baja tensión utilizando vainas separadas.
Si fuera necesario alargar el cable de alimentación del motor
debe utilizarse un cable apto para colocaciones móviles
exteriores.
Fig. 3
a
Operador
b
Central de mando
c
Dispositivos de seguridad en cierre
d
Dispositivos de seguridad en apertura y cierre
e
Bloqueos mecánicos en apertura
f
Selector de llave
g
Destellador
